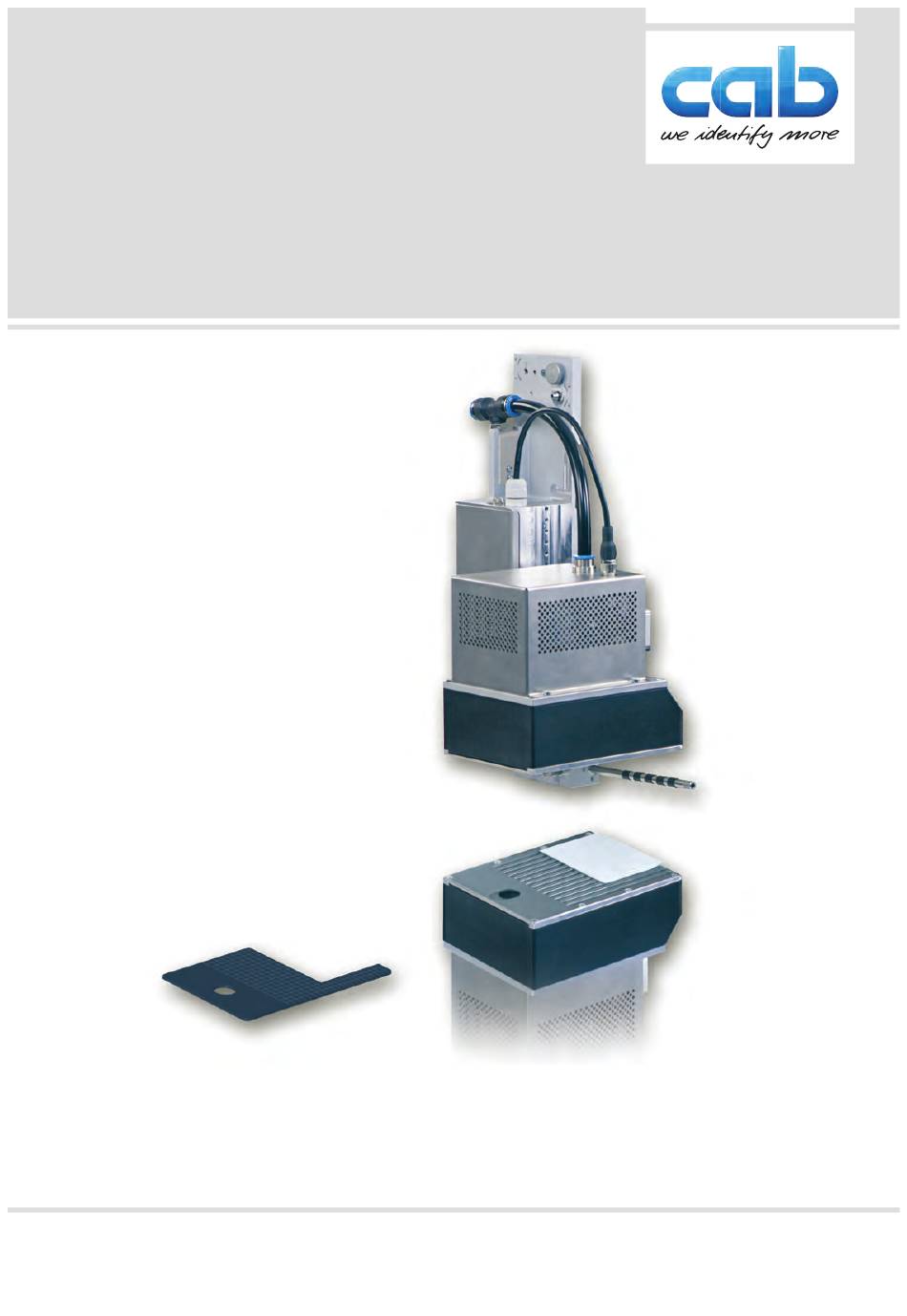

- Seite 1 Serviceanleitung Blasbox HQ 6114 MADE IN GERMANY...
- Seite 2 Verfolgung der ursprünglichen bestimmungsgemäßen Verwendung erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Produktbeschreibung ..........................5 Tausch und Justage von Baugruppen ....................8 Standardwerte ab Werk ........................... 8 Werkzeug ..............................8 Abdeckung demontieren / montieren ....................... 9 Leiterplatte Steuerung demontieren / montieren ..................10 Demontage der Abdeckhaube am Blaskopf ....................11 Diffusor .............................. -
Seite 4: Einleitung
Einleitung Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben durch gefährliche elektrische Spannung aufmerksam. Gefahr! Macht auf eine Gefährdung mit hohem Risikograd aufmerksam, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. -
Seite 5: Produktbeschreibung
Produktbeschreibung Geräteübersicht Vorderansicht Bild 1 Geräteübersicht - Vorderansicht 1 Exzenter - Einstellung der Ausrichtung zum Drucker 7 Anschluss für externen Sensor 2 Rändelschraube - Fixierung am Drucker 8 Steckbuchse für Kabel zwischen Steuerung und 3 Stellschraube zur Ausrichtung des Winkels zwischen Blaseinheit Applikator und Drucker 9 Steuereinheit Applikator... - Seite 6 Produktbeschreibung Bild 2 Geräteübersicht - Steuerung ohne Abdeckungen Auslass für Kabel zwischen Steuerung und Blaseinheit 13 Kabelbaum Applikatorsteuerung - BlaskopfLeiterplatte Steuerung 13 Leiterplatte Applikatorsteuerung 13 Magnetventil Stützluft 13 Schlauch-Steckverbinder Sützluft 13 Anschluss Erdung 13 Magntventil Blasluft 13 Lüfter...
- Seite 7 Produktbeschreibung Rückansicht Bild 3 Geräteübersicht - Rückansicht 20 Leiterplatte Verteiler-Blaskopf 21 Anschluss Lüfter 22 Anschluss Ventil Blasluft 23 SUB-D 9 Verbindung zum Drucker 24 Stellschraube Feineinstellung Z-Richtung 25 Verbinder zum Verschieben de Blaskopfes in X-Richtung 26 Querträger für Verstellung der Blasmodulposition 27 Blasrohr für Stützluft...
-
Seite 8: Tausch Und Justage Von Baugruppen
Hier können die Werte gegenüber der Standardeinstellung abweichen. Es gelten die Werte, die im Inbetriebnahmeprotokoll eingetragen sind. Die Standardwerte für die Werkseinstellung lauten: • Anschluss an einen cab HERMES Q Drucker, stehend • Druck der Druckluftversorgung: 0,45 MPa (4,5 bar) •... -
Seite 9: Abdeckung Der Steuereinheit Demontieren
Tausch und Justage von Baugruppen Abdeckung der Steuereinheit demontieren Achtung! Wechsel von montierten Komponenten des Applikators dürfen nur bei ausgeschaltetem Drucker und unter- brochener Druckluftzufuhr erfolgen. Bild 4 Demontage der Abdeckung der Steuereinheit Zum Wechsel verschiedener Komponenten kann es notwendig sein die Abdeckung zu entfernen. Es werden elektronische Bauteile zugängig, wie nicht abgedeckte Leiterplatten. -
Seite 10: Leiterplatte Steuerung Demontieren / Montieren
Tausch und Justage von Baugruppen Leiterplatte Steuerung demontieren / montieren Bild 5 Demontage der Leiterplatte Steuerung 1. Applikator bei ausgeschaltetem Drucker und getrennter Druckluftversorgung vom Drucker abmontieren. 2. Abdeckung der Steuerung abnehmen. „3.3 Abdeckung demontieren / montieren“ 3. Um die Sensorhalterung (2) zu lösen müssen die Schrauben (1) an der Rückseite ausgeschraubt werden. Halterung (2) nach vorn ziehen um den Drucksensor auf der Leiterplatte (6) nicht zu beschädigen. -
Seite 11: Demontage Der Abdeckhaube Am Blaskopf
Tausch und Justage von Baugruppen Demontage der Abdeckhaube am Blaskopf Bild 6 Abdeckung Blaskopf Um Teile des Blaskopfes zu tauschen oder zu warten muss der Applikator nicht unbedingt vom Drucker demontiert werden. Allerdings muss die Abdeckhaube (4) entfernt werden. Bei abgebauter Abdeckhaube (4) sind das Ventil Blasluft (7) und der Lüfter (8) direkt zugänglich. Um Diffusor zu überprüfen (z.Bsp. -
Seite 12: Diffusor
Tausch und Justage von Baugruppen Diffusor Bild 7 Blaskopf - unterer Teil Der Diffusor (3) für die Blasluft ist nach Abbau der Blaskammer (2) zugängig. 1. Abdeckung Blaskopf demontieren. „3.3 Abdeckung demontieren / montieren“ auf Seite 9 1. Schrauben (1) lösen. 2. -
Seite 13: Justage Des Blasrohrs Und Der Stützluft
Tausch und Justage von Baugruppen Justage des Blasrohrs und der Stützluft Zur optimalen Unterstützung der Etikettenübernahme durch den Applikator ist die Stützluft so einzustellen, dass sie verwirbelungsfrei und gleichmäßig das Etikett gegen die Saugplatte drückt. Der werkseitig eingestellte Standardwert beträgt 2 bar. Bild 8 Ausrichten des Blasrohrs Das Blasrohr (3) für die Stützluft kann um seine Längsachse gedreht werden um die Unterstützung für die... -
Seite 14: Externer Start-Sensor
Externer Start-Sensor Anschluss Das Signal Start für den Druck- und Appliziervorgang des Etiketts kann durch einen externen Sensor erfolgen, der an die 3-polige Anschlussbuchse (1) direkt am Applikator angeschlossen wird. Bild 10 Anschluss Start Sensor am Applikator Bild 11 Schaltbeispiele für Anschluss eines Start-Sensors Hinweis! Zyklenfolge = Applizieren-Drucken Der Druck des erstes Etiketts erfolgt weiterhin über die I/O-Schnittstelle des Druckers durch... -
Seite 15: Index
Index Abdeckhaube Blaskopf ........11 Abdeckung der Steuereinheit .....9 Adresse Deutschland und international ......2 Blaskammer........12 Blasrohr ..........13 Drosselventil Stützluft .......13 Druck ..........8 Druckluftzufuhr ........9 Externer Start-Sensor .......14 Informationen und Hinweise ....4 Leiterplatte Steuerung ......10 Lüfter ..........11 Rückansicht ........7 Sensorhalterung .......10 Start-Sensor extern ..........14 Steckverbinder........10...
