Gehäusefront - B. Braun Infusomat Space P Servicehandbuch

1.0
3.12 Gehäusefront
8 7 6

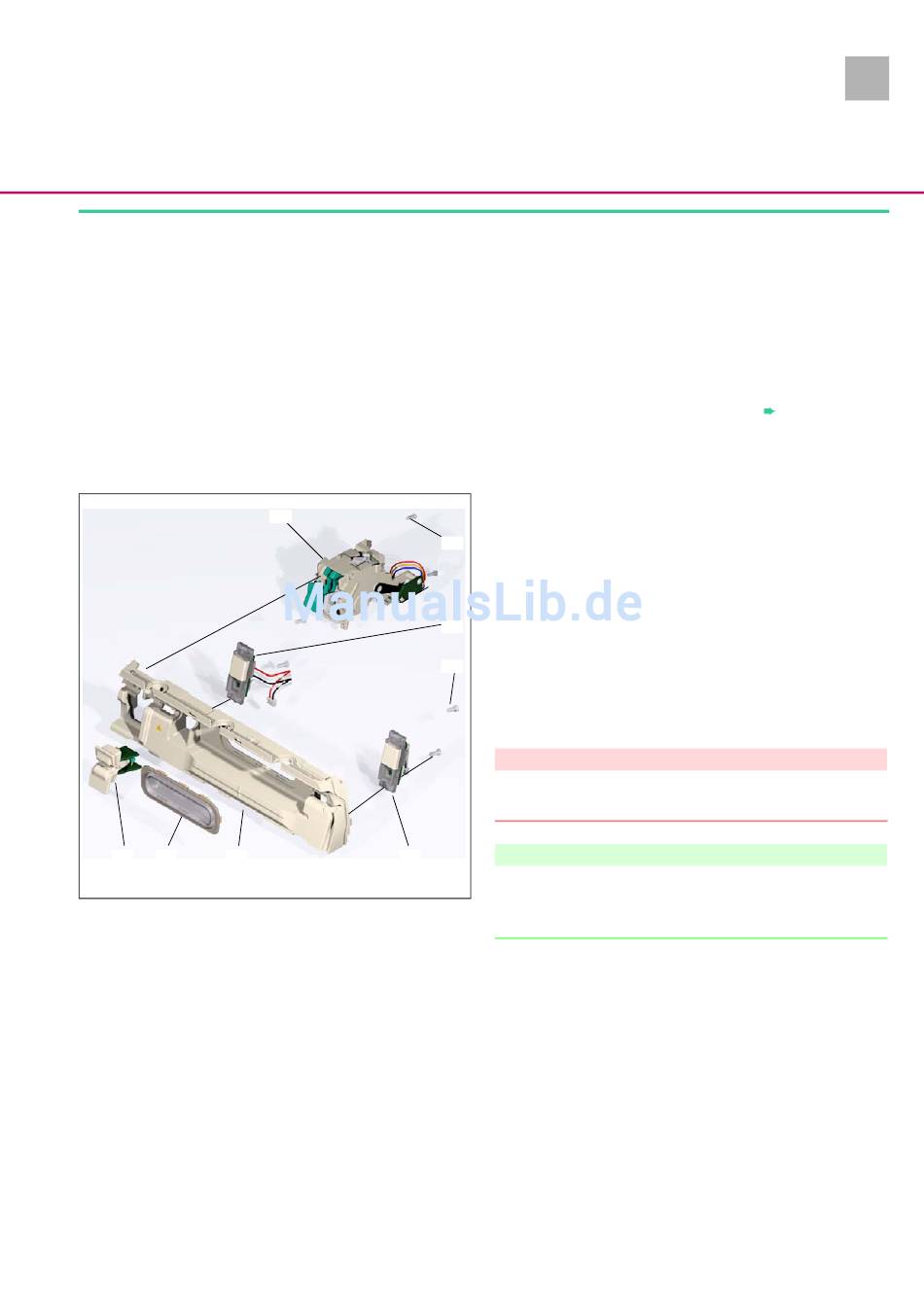

Abb.: 3 - 24
Legende zu Abb. 3 - 24:
Pos. Bezeichnung
1 Sicherheitsklemme
2 Schraube DELTA PT 22x8 WN 5451 TORX plus 6IP
3 Drucksensor Down-Stream
4 Schraube DELTA PT 25x7 WN 5451 TORX plus 8IP
5 Drucksensor Up-Stream
6 Frontblende
7 Membran
8 Luftsensor
Infusomat® Space P, 1.0 de
1
2
3
4
5
Demontage / Montage
Bezeichnung
Membran ISP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3452 1356
Drucksensor ISP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3452 1372
Luftsensor ISP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3452 1380
Sicherheitsklemme ISPP . . . . . . . . . . . . . . . . . . . . . . . . 3452 1526
Frontblende ISPP, kompl. . . . . . . . . . . . . . . . . . . . . . . . 3452 1518
Schrauben
(siehe „Serviceteile- und Schraubenset"
Demontage
1. Die Membran aus der Gehäusefront herausdrücken.
2. Zwei Schrauben herausdrehen und den Drucksensor Up-
Stream von der Gehäusefront herausnehmen.
3. Zwei Schrauben herausdrehen und den Drucksensor Down-
Stream von der Gehäusefront herausnehmen.
4. Zwei Nasen des Luftsensors vorsicht entriegeln und den Luft-
sensor aus der Gehäusefront herausnehmen.
5. Sicherheitsklemme über den Betätigungshebel öffnen und
einrasten.
6. Zwei Schrauben herausdrehen und die Sicherheitsklemme
aus der Gehäusefront herausnehmen.
VORSICHT
DIE SICHERHEITSKLEMME DARF NICHT WEITER ZERLEGT WER-
DEN.
Hinweis
Beim Ausbau der Sicherheitsklemme ist auf den Blindschieber
ISPS zu achten. Dieser verschließt eine Öffnung des Gehäuses
links neben der Sicherheitsklemme.
3
Best. - Nr.
S. 3 - 8)
3 - 25
