Proceq profometer 5+ S Bedienungsanleitung Seite 74

Mesure
• La lancer avec la touche
END. Page affichée:

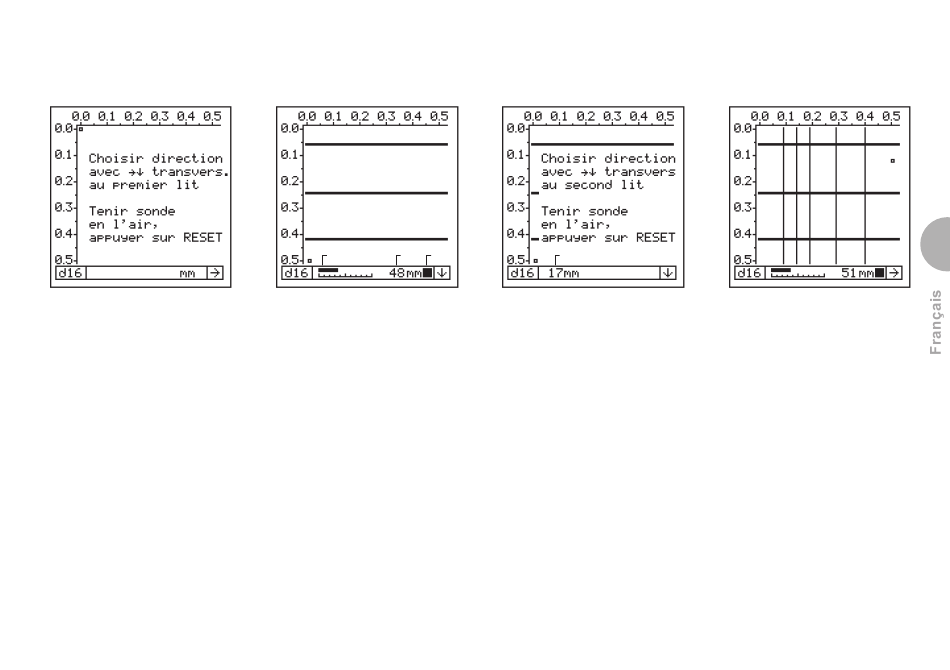

Fig. 5.8 Visualisation
• Le sens de déplacement
de la sonde se détermi-
ne avec les touches ↓, →.
• Disposer les tracés de
déplacement de la
sonde à l'endroit où la
partie de béton doit être
contrôlée.
• Ne pas oublier que le
milieu de la sonde est
déterminant pour la
détection et la mesure.
© 2007 Proceq SA
• Une fois la surface de
mesure parcourue vous
obtenez la page suivante:
1 2 3
Fig. 5.9 Barres 1 er lit
• Les barres représentées
peuvent être suppri-
mées en reculant avec
la sonde.
1 Affichage de la vitesse
de déplacement. La
barre de suivi doit se
trouver dans les limites
de l'échelle.
2 Couverture de béton
actuelle
3 Symbole de déplace-
ment et de balayage
Le lit mesuré en premier
est représenté par des
traits plus épais.
• Mettre fin à la mesure
du 1er lit avec les
touches ↑, ↓, ←, →:
4
Fig. 5.10 Instructions
4 Couverture plus petite
er
mesurée du 1 lit
• Placer le curseur entre
deux barres présentant
le plus grand intervalle
possible.
• Repérer la position sur
la surface de mesure.
• Commencer dans cette
position avec la mesu-
e
re du 2 lit.
Mesure
• Affichage une fois la
surface de mesure
parcourue:
Fig. 5.11 Barres 2 e lit
• Mettre fin à la mesure
du 2e lit avec les tou-
ches ↑, ↓, ←, →.
La couverture la plus
petite de béton est
visualisée.
• Appuyer sur la touche
PRINT/STORE pour
enregistrer la page
affichée.
• Appuyer sur la touche
END si le résultat doit
être supprimé.
17
