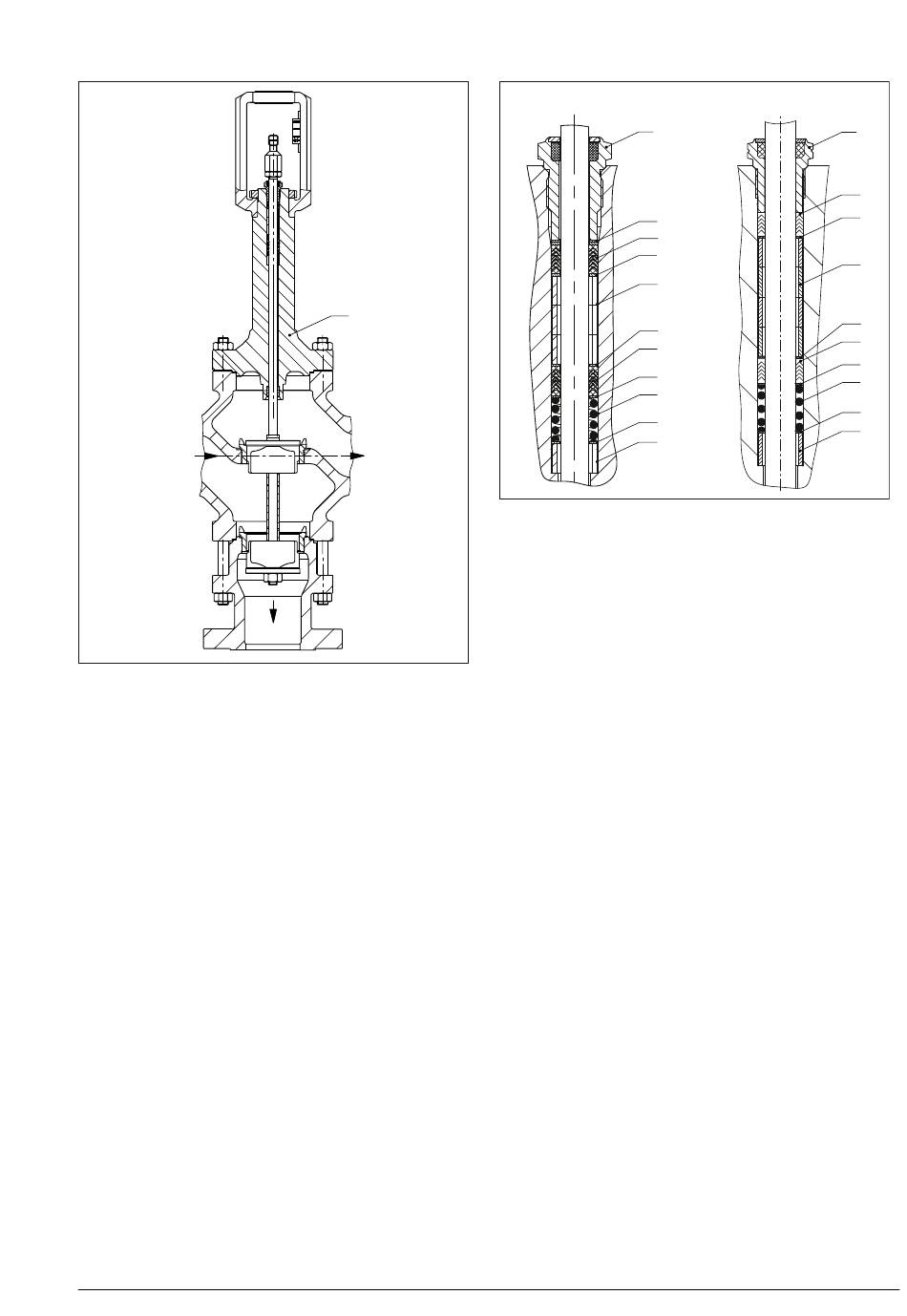

Bild 23: Verteilventil mit Isolierteil
21 Isolierteil
9.4.3 Anordnung der Stopfbuchspa-
ckung
a) Packung Standard (PTFE)
1. Sämtliche Stopfbuchsteile mit geeignetem
Werkzeug aus dem Packungsraum herauszie-
hen.
2. Beschädigte Teile erneuern. Packungsraum
sorgfältig säubern.
3. Alle Packungsteile sowie die Kegelstange (36)
mit einem geeigneten Schmiermittel bestrei-
chen.
4. Stopfbuchsteile mit einem geeigneten Werk-
zeug vorsichtig über die Kegelstange in den Pa-
ckungsraum einschieben. Korrekte Anordnung
beachten, vgl. Bild 24.
5. Weitere Montage vgl. Kap. 9.4.1 bzw. Kap. 9.4.2
EB 8055
21
A
B
DN 15...40
8
12
16
12
19
12
16
12
11
12
19
Bild 24: Stopfbuchspackung Standard
8 Gewindebuchse (Pa-
ckungsmutter)
11 Feder
12 Scheibe
b) ADSEAL-Packung
1. Stopfbuchsteile mit einem geeigneten Werk-
zeug vorsichtig über die Kegelstange in den Pa-
ckungsraum einschieben. Korrekte Anordnung
beachten, vgl. Bild 25.
2. Dichtringe (15.2) über die Kegelstange schieben.
Draht der roten Distanzscheibe (15.1) in die Nut
des Halterings legen.
Haltering über die Kegelstange schieben.
3. Rote Distanzscheibe (15.1) zwischen Gewinde-
buchse (8) und Haltering einfügen, vgl. Bild 25.
4. Weitere Montage vgl. Kap. 9.4.1 bzw. Kap. 9.4.2
Instandhaltung
DN 50...100
8
16
12
19
12
16
12
11
12
19
16 Packungsringe
19 Distanzbuchse
