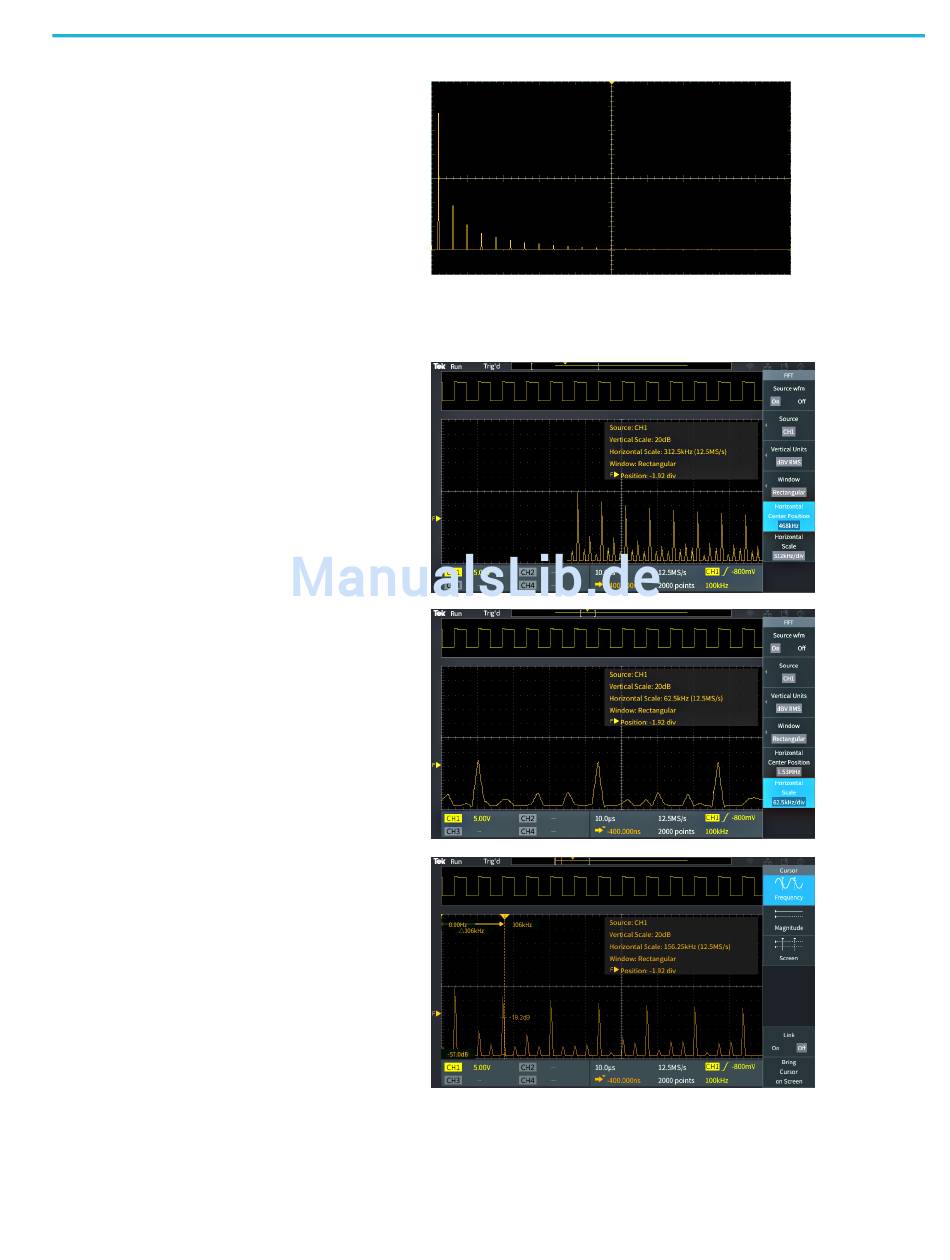

Mit der vertikalen Skala von Linearer
Eff.wert können Sie zu Vergleichszwecken
eine Gesamtansicht aller Frequenzen
anzeigen.
6. Drücken Sie die Seitenmenütaste Fenster, wählen Sie mit dem Mehrzweck-Drehknopf eine der Optionen Hanning,
Rectangular, Hamming oder Blackman-Harris aus und klicken Sie darauf. (Siehe Seite 62, Informationen über
FFT-Fenster.)
7. Drücken Sie die Seitenmenütaste
Horizontale Mittenposition und
positionieren Sie die FFT-Grafik mit dem
Mehrzweck-Drehknopf horizontal. Die
Anzeige auf dem Seitenmenü ist die
Frequenz des Signalpunktes, der sich auf
dem mittleren vertikalen Raster befindet.
Hiermit können Sie Frequenzen von
FFT-„Spitzen" schnell vermessen.
8. Drücken Sie die Seitenmenütaste
Horizontale Skala und stellen Sie mit
dem Mehrzweck-Drehknopf den Wert
auf der horizontalen Skala (Frequenz
pro Raster-Hauptskalenteil) ein. Hiermit
können Sie das FFT-Signal dehnen oder
komprimieren, um mehr oder weniger
Einzelheiten anzuzeigen. Das FFT-Signal
wird um den mittleren Cursor herum
gedehnt.
9. Drücken Sie an der Frontplatte die Taste
Cursor und nehmen Sie mit den Cursors
die Messungen vor.
Benutzerhandbuch für die Baureihe TBS2000
Analysieren eines Signals
61
