Beachten Sie bei Gaskochmulden un-
■
bedingt die Gebrauchsanleitung der
Kochmulde! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
Die Lüftungsschlitze müssen frei blei-
■
ben.
Die zur Wandmontage benötig ten
Schrauben und Dübel sind nicht im
Lieferumfang enthalten, da deren Art und
Abmessungen von der Wandbeschaffenheit
abhängig sind.
Bitte lassen Sie sich hierzu im Fachhandel
beraten.
Für die Wandmontage benötigen Sie:
– 4 Rundkopfschrauben (5) mit Unterleg-
scheiben, maximal ø 6 mm,
– 4 passende Dübel,
– Bohrmaschine mit Steinbohrer, passend zu
den Schrauben (5),
– Schraubendreher,
– Maßband/Zollstock,
– Wasserwaage,
– Bleistift,
– Stabile Stehleiter,
– Eine zweite Person zur Hilfe,
– Arbeitshandschuhe.

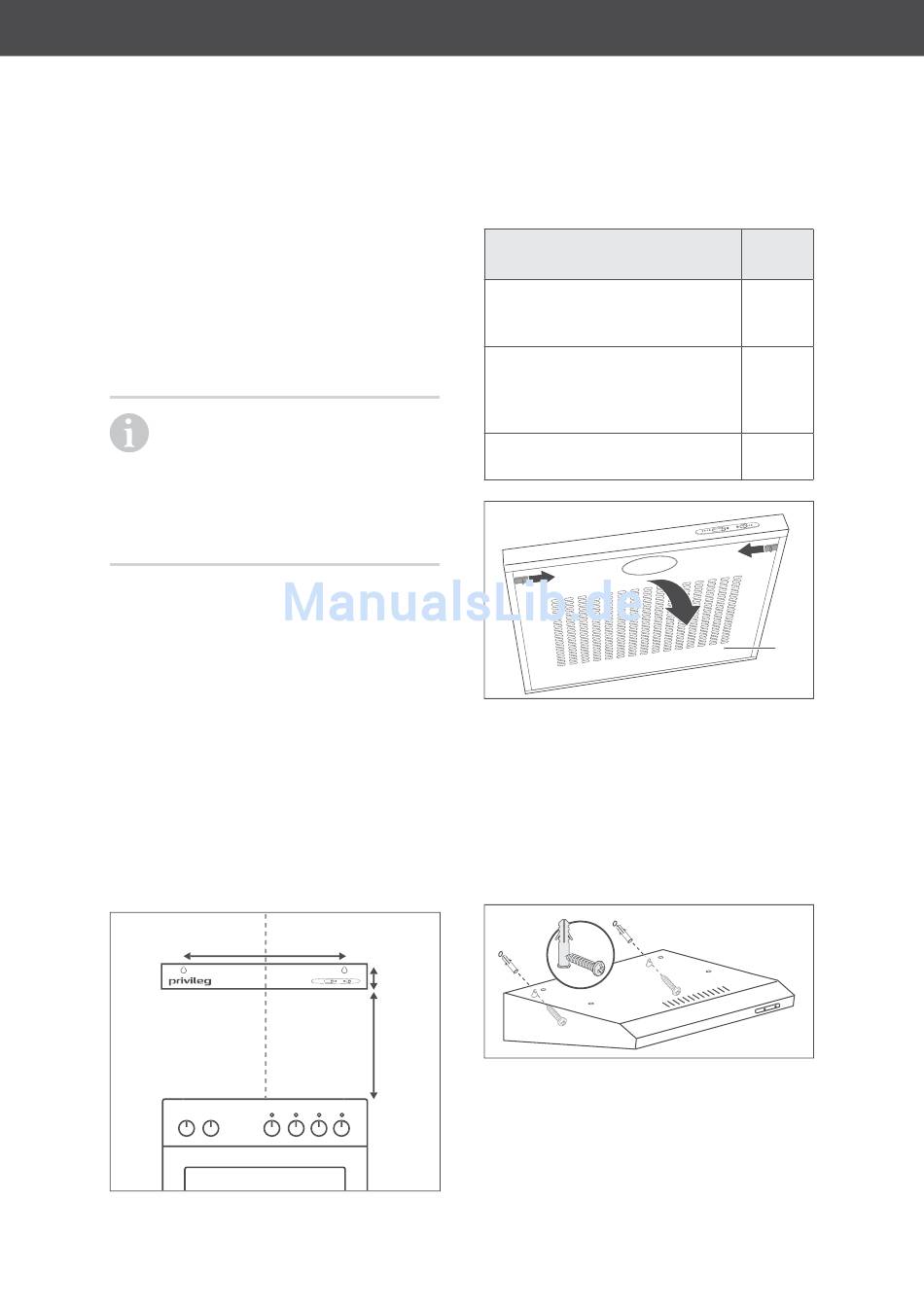

Bohrlöcher ermitteln
(10)
(8) Mindestabstand zwischen
(9) Abstand zwischen Unter-
(10) Abstand der Befestigungs-
1. Nehmen Sie die Abdeckung (6) ab und
2. Um das Gerät exakt über der Mitte des
(9)
3 2 1 0
1 0
(8)
3. Zeichnen Sie die beiden Bohrlöcher für
Montage
Ermittelung Bohrlöcher
Herd und Unterkante der
Dunstabzugshaube
kante der Dunstabzugshau-
be und den oberen Befesti-
gungsösen
schrauben
legen Sie sie vorsichtig zur Seite.
Herdes platzieren zu können, zeichnen
Sie mit dem Bleistift zunächst eine senk-
rechte Hilfslinie an die Wand.
Verwenden Sie am besten eine Wasser-
waage oder ein Lot von der Zimmerdecke
bis zur Mitte des Herdes.
2x
die Schlüssellochöffnungen gemäß des
Schemas in der linken Spalte auf der
Wand an. Achten Sie auf die Höhen-An-
gaben (8) und (9), den Abstand der Befes-
tigungsschrauben (10) sowie die waage-
rechte Ausrichtung.
Seite 9
Maße
in cm
70 - 80
7,5
50
(6)
