Serviceanleitung
ECL 296/ECL 310 Modbus

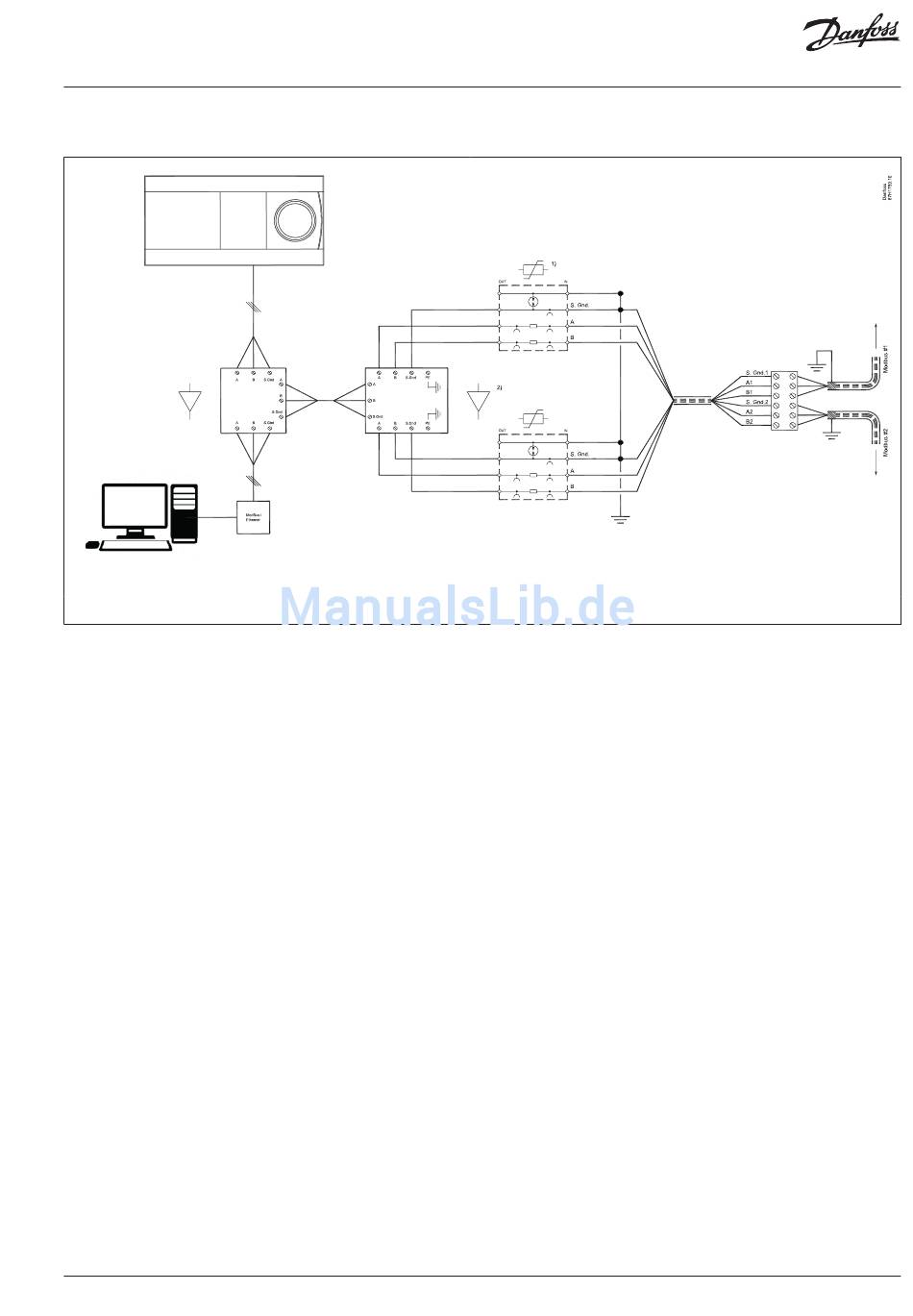

7.1 Energiezentrale

1) = Überspannungsschutz
2) = Repeater
Hinweis:
a)
Die Ports der Repeater sind galvanisch getrennt. Je nach
Aufbau der Energiezentrale sind mehr als ein Netzwerk (links,
rechts) möglich. Der einzige Erdungspunkt für das gemeinsame
Bezugssignal (Signal GND) und den Leitungsschirm muss
beibehalten werden (siehe Abschnitt 5, Punkte 5 und 6).
Achtung: Der Punkt an der Stelle, an der sich Leitungen kreuzen
(Signal GND, PE), bedeutet, dass die entsprechenden Signale
elektrisch kurzgeschlossen sind.
Der Anschluss des Überspannungsschutzes muss wie in Abschnitt
8.2 beschrieben erfolgen.
VI.LV.H2.03
© Danfoss | 2017.12 | 7
