8.3 Trennung Modbus-Netzwerk vom Stromnetz

Die vor Überspannung/Blitzeinschlag geschützten Modbus-Kabel
müssen vom Netzkabel und den Steuerleitungen für die Pumpen
und Motorantriebe getrennt werden – selbst bei kleinen Distanzen.
Andere Signalkabel des ECL 296/310 (M-Bus-, Fühler-, RS485-Signale)
müssen ebenfalls selbst bei kurzen Distanzen vom Netz und den
Steuerleitungen für die Schaltsignale getrennt verlegt werden.
Modbus-Signale können zusammen mit M-Bus-, Fühler- und anderen
RS485-Signalen gemeinsam verlegt werden.

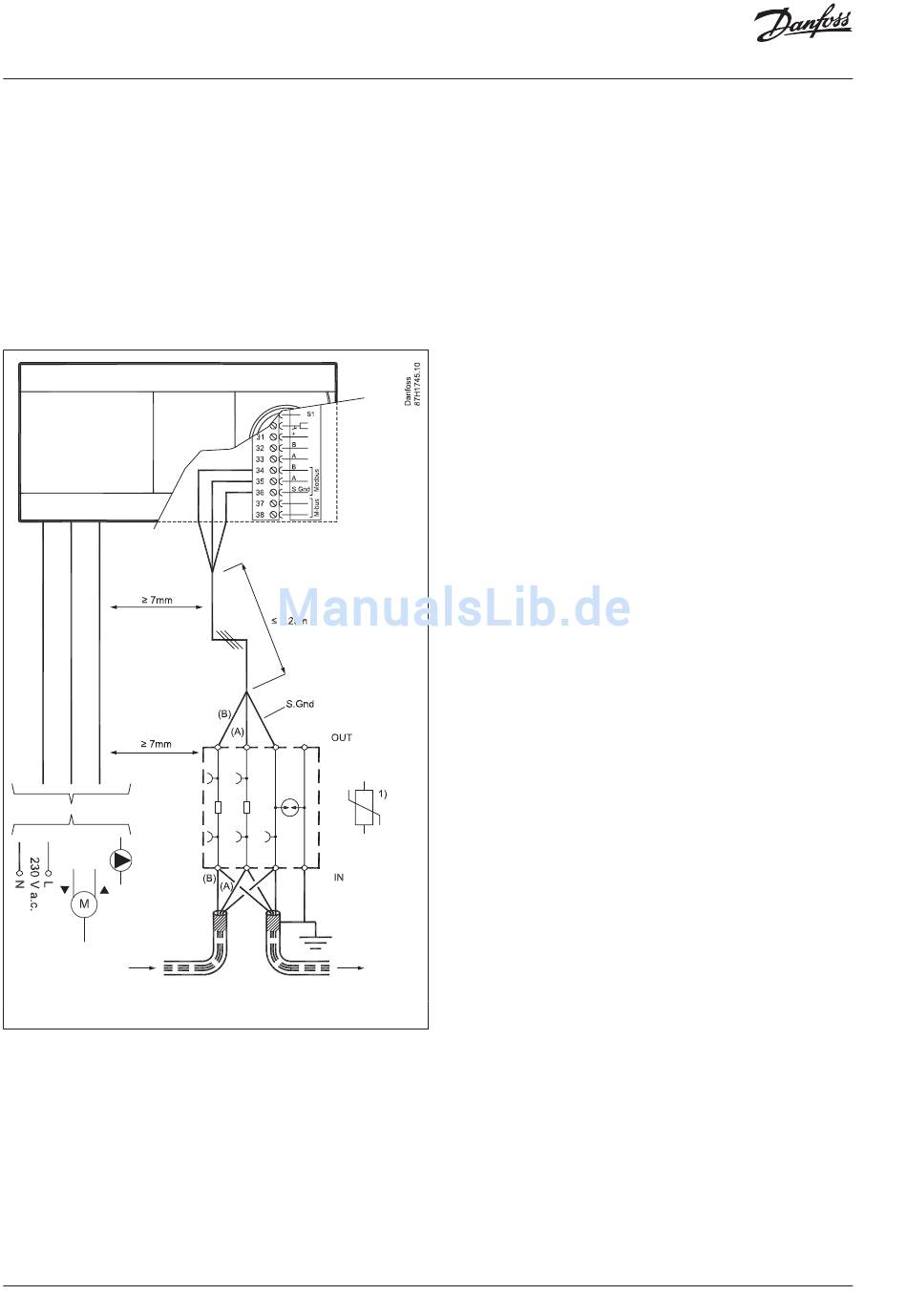

Empfohlen:
1) = Überspannungsschutz
1. Auch für eine kurze Strecke muss ein ausreichender Abstand
(≥ 7 mm) zum Kabel für das Netzsignal eingehalten werden.
