5.0 Modbus-Netzwerkspezifikation – ECL 296/310
Die Modbus-Schnittstelle des ECL 296/310 wird von der
Halbduplex-RS485-Schnittstelle (A; B; Signal GND) unterstützt.
1. Maximale Länge des Erd-Kabels (ITr) = 1200 m für AWG-24-
Kupferkabel (Durchmesser: 0,51 mm) (niedrigere AWG-Zahl =
größerer Durchmesser = besser)
Hinweis: AWG = American Wire Gauge
2. Maximale Anzahl der Komponenten im Netzwerk = 32
(einschließlich Master (= PC inkl. Modbus-Schnittstelle), ECL-
Reglern und Repeatern)
Hinweis: Jeder Repeater kann mit weiteren 32 Komponenten
(einschließlich Repeatern) in einer Reichweite von maximal
1200 m kommunizieren.

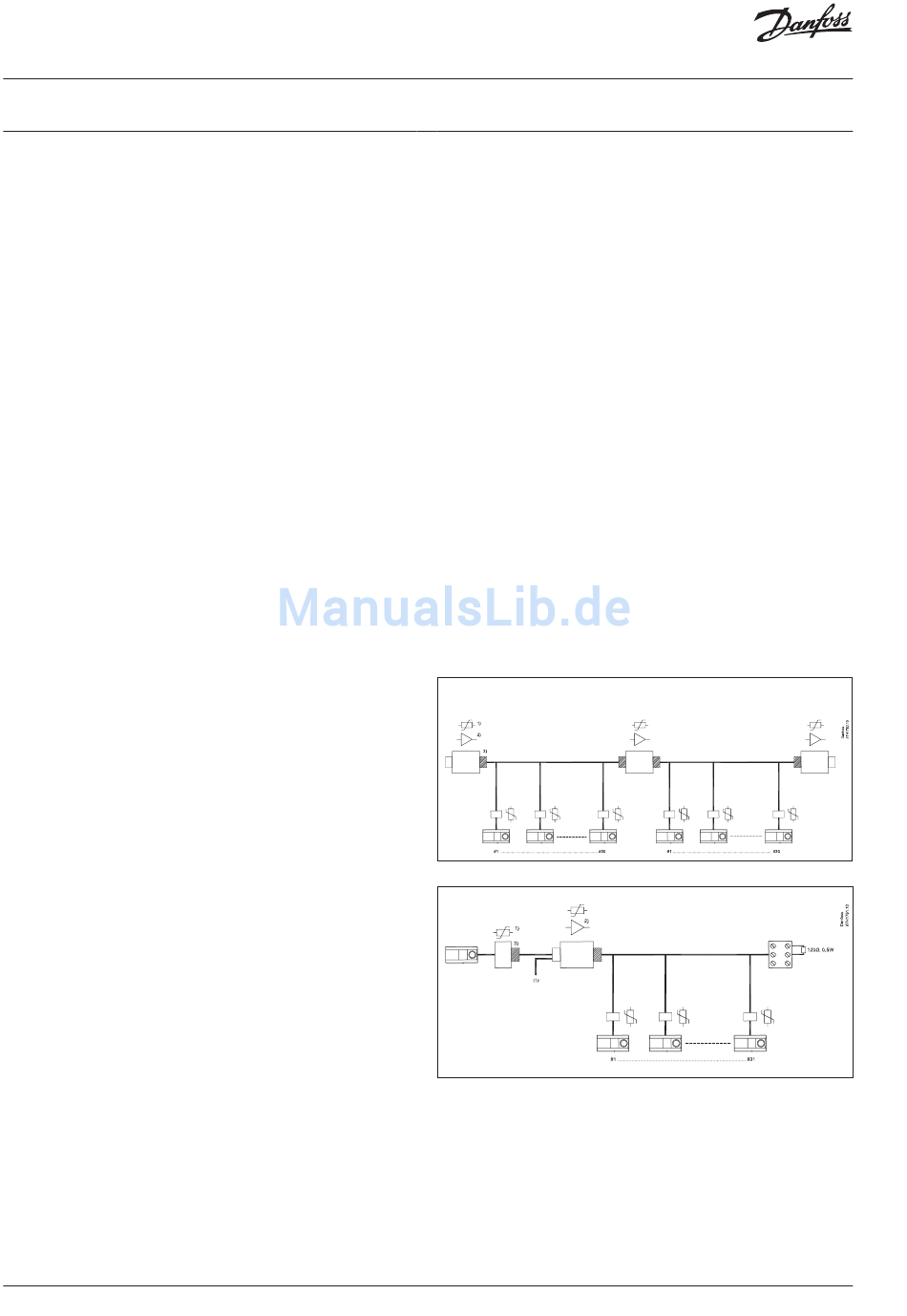

Das bedeutet Folgendes: 30 ECL-Regler zwischen zwei Repeatern
oder 31 ECL-Regler im Netzwerk und an den Master-/Repeater-
Komponente angeschlossen. Siehe die Abbildung unten.
3. Maximale Länge des Abzweigkabels (Stichleitung) pro
Komponente (pro ECL) = 1,25 m (berechnet auf Grundlage einer
maximalen Stichleitung von 40 m für 32 Komponenten)
4. Leitungsabschluss (zum Sicherstellen einer qualitativ hochwertigen
Kommunikation) = an jedem Endpunkt des Erd-Kabels
(Widerstand: 120 bis 150 Ohm, 0,5 W an beiden Enden)
Hinweis: Repeater verfügen über interne Abschlusswiderstände,
die vom Benutzer aktiviert/deaktiviert werden können.
a.
Wenn Repeater am Endpunkt des Erd-Kabels verwendet werden,
muss der Abschlusswiderstand des Repeaters (gestreifter Block, 3)
aktiviert werden.
b.
Wenn Repeater zum Herstellen einer Abzweigung ab einem der
Zwischenknoten verwendet werden, darf der Abschlusswiderstand
des Repeaters (weißer Block, angeschlossen an ITr-Kabel) nicht
aktiviert werden.
c.
Wenn ein ECL-Regler am Endpunkt des Erd-Kabels verwendet wird,
muss ein externer Leistungsabschlusswiderstand (120 bis 150
Ohm, 0,5 W) angeschlossen werden (siehe Verdrahtungsbeispiel
im Kapitel 7.3).
4 | © Danfoss| 2017.12
ECL 296/ECL 310 Modbus
1) = Überspannungsschutz
2) = Repeater
3) = Leitungsabschluss (LT)
VI.LV.H2.03
