8.0 Anhang B
8.1 Überspannungsschutz-Bauteile
Auf dem Markt sind viele Überspannungsschutz-Bauteile erhältlich,
die zu einer unerwünschten Massenschleife und damit zu einer
geringen Qualität bis hin zum Verlust der Kommunikation im
Netzwerk führen kann (siehe Abschnitt 5, Punkt 5).
Diese Teile unterscheiden sich in Bezug auf Bestellnummer und
äußere Erscheinung nicht wesentlich. Aus diesem Grund müssen die
richtigen Teile sorgfältig ausgewählt werden. Siehe das nachfolgende
Beispiel:
Möglichkeiten für die Erdung des Basiselements:
• PT 1X2-BE – Signal GND (Stift 9/10) ist kurzgeschlossen über PE
(Schutzleiter, Stift 3/4)
• PT 1X2+F-BE – Funkenlöschstrecke zwischen Signal GND (Stift
9/10) und PE (Schutzleiter, Stift 3/4)
Achtung:
Das Kabelsignal GND darf NUR an EINER STELLE an PE angeschlos-
sen werden (siehe Abschnitt 5, Punkt 5).
Also verwenden Sie PT 1X2+F-BE.
10 | © Danfoss| 2017.12
ECL 296/ECL 310 Modbus

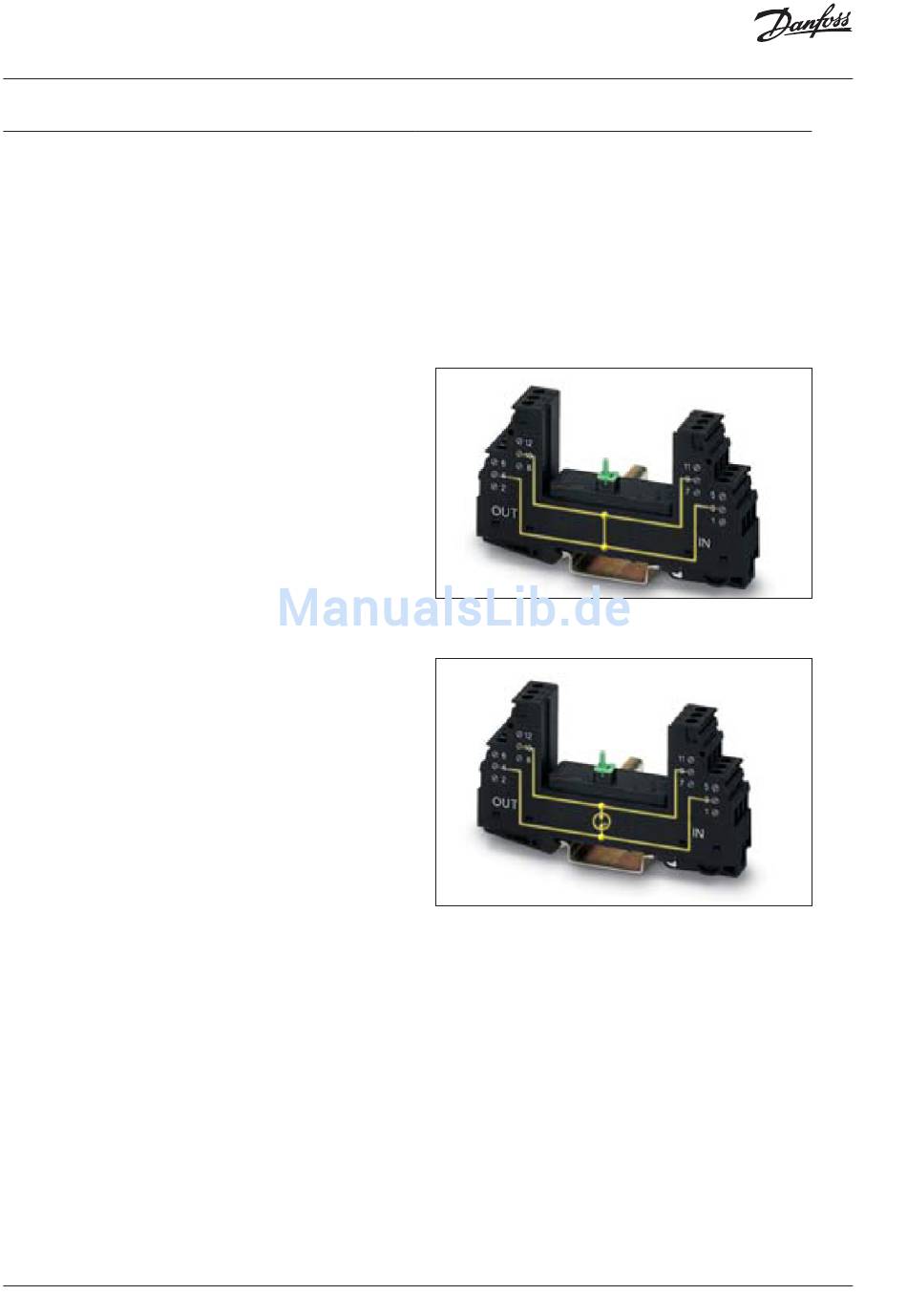

PT 1X2-BE
PT 1X2+F-BE
VI.LV.H2.03
