E n g l i s h

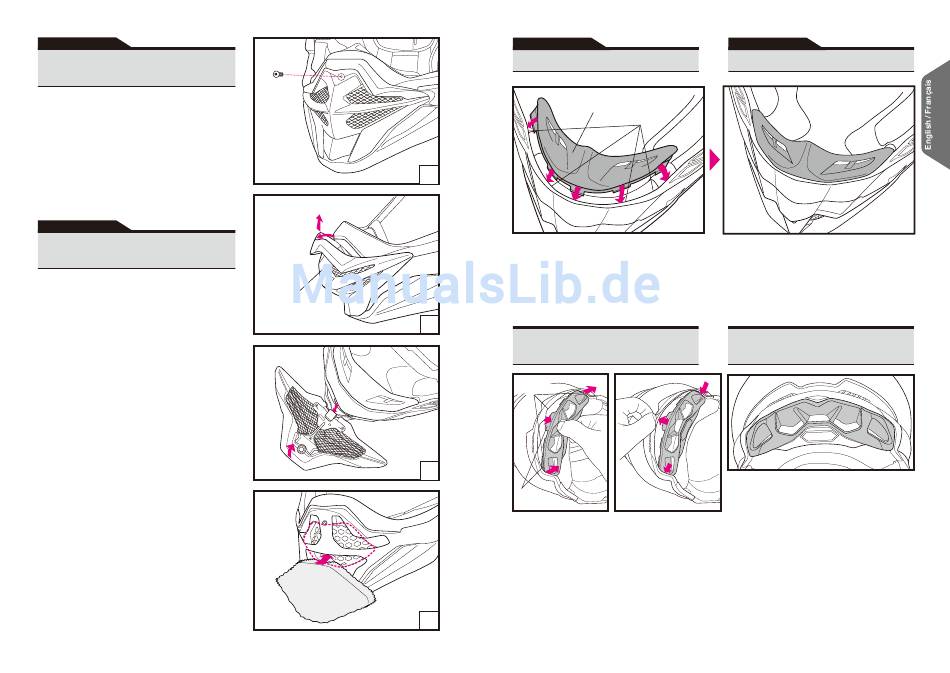

Removing and Installing

the Nose Cover
To remove the nose cover, remove the screw
(Drawing 1), pull it as per Drawing 2, and lift the nose
cover slightly.
To install the nose cover, align the flange on the lower
part of the cover with the shell as per Drawing 3, and
fix the screw.
* The nose filter inside the nose cover is removable.
Before fixing the nose cover, check that the filter is
aligned correctly and there is no gap (Drawing 4).
F r a n ç a i s
Retrait et installation
de la protection nasale
Pour retirer la protection nasale, enlevez la vis
(schéma 1), puis tirez-la selon le schéma 2 en la
soulevant légèrement.
Pour installer la protection nasale, alignez la bride à
la base de la protection nasale avec la coque tel
qu'indiqué sur le schéma 3, puis fixez la vis.
* Le filtre de nez à l'intérieur de la protection nasale
est détachable. Avant de mettre en place la
protection nasale, vérifiez que le filtre est
correctement aligné et qu'il n'y a pas d'espace
(schéma 4).
7
Screw
Vis
1
Nose Cover
Protection nasale
2
3
4
E n g l i s h
Installing the Mud Guard
Mud Guard
Garde-boue
A
Mud guard prevents dirt coming in around the
mouth. Insert the mud guard into a gap(A)
between the shell and the impact absorbing liner
as per Drawing.
*Do not carry or hold the helmet by the mud
guard. The mud guard may come off, causing the
helmet to drop.
Removing and Installing
the Neck Outlet
Bracket
Bracket A
ブラケッ ト
Support
Plate
Plaque
The neck outlet can be removed for cleaning. To
remove, pull the center tab of the plate as per
Drawing A and pull right and left tabs of the plate.
To install, insert the right and left tabs of the plate
into the gap between the shell and the impact
absorbing liner. Insert the center tab into a bracket
turning the bottom beading over as per Drawing
B. Check that the neck outlet is fixed as per
Drawing C.
F r a n ç a i s
Installation du garde-boue
Le garde-boue empêche la saleté d'entrer au
niveau de la bouche. Insérez le garde-boue dans
l'espace (A) entre la coque et le calotin
d'absorption tel qu'indiqué sur le schéma.
*Ne pas transporter ou tenir le casque par le
garde-boue. Le garde-boue peut se détacher, et
le casque peut tomber.
Retrait et installation de
l'extracteur d'air de la nuque
B
L'extracteur d'air de la nuque peut être retiré pour
être nettoyé. Pour l'extraire, tirez sur la patte
centrale de la plaque tel qu'indiqué sur le schéma
A, puis tirez sur les pattes droite et gauche de la
plaque.
Pour l'installation, insérez les pattes droite et
gauche de la plaque dans l'espace entre la coque
et le calotin d'absorption. Insérez la patte centrale
dans son support en tournant le joint inférieur
selon le schéma B. Vérifiez que l'extracteur de la
nuque est fixé selon le schéma C.
C
8
