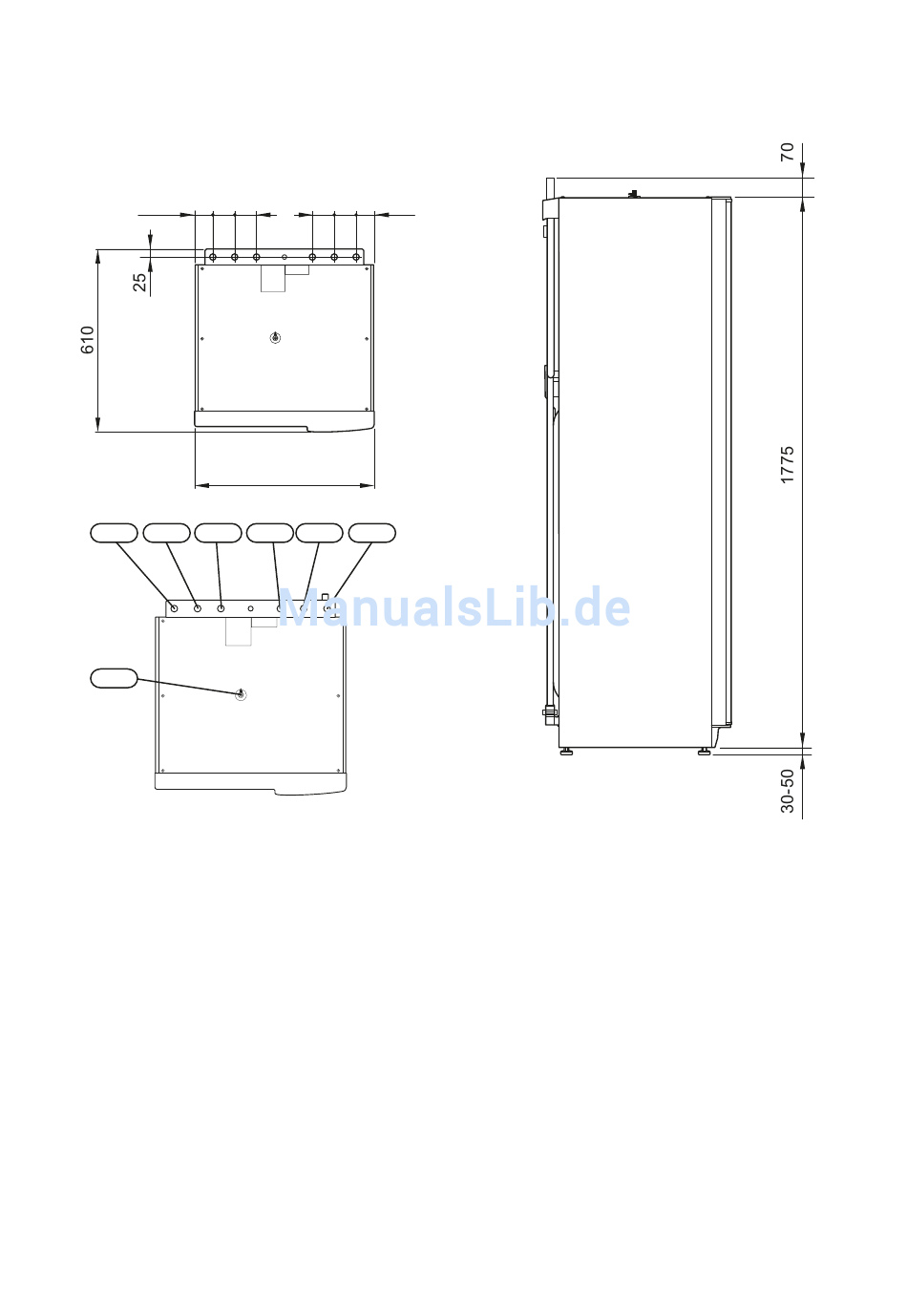

Maße und Rohranschlüsse
60
XL4 XL3
QM20
12 Kapitel 4 | Rohranschlüsse
75 75 75 75
600
XL9 XL8 XL1 XL2
60
Rohranschlüsse
XL1 Anschluss, Heizungsvorlauf Ø 22 mm
XL2 Anschluss, Heizungsrücklauf Ø 22 mm
XL3 Anschluss, Kaltwasser Ø 22 mm
XL4 Anschluss, Brauchwasser Ø 22 mm
XL5 Anschluss, Brauchwasserzirkulation Ø 15 mm
XL8 Anschluss, Dockung Eintritt Heizungsmedium Ø
22 mm
XL9 Anschluss, Dockung Austritt Heizungsmedium
Ø 22 mm
NIBE™ VVM 320
