Wird im Menüpunkt 1 die Einstellung 3 gewählt, werden die am Eingang D1 ein-
treffenden Impulse aufwärts und die am Eingang D2 eintreffenden Impulse unab-
hängig voneinander abwärts gezählt [3].
Wird im Menüpunkt 1 die Einstellung 4 gewählt, werden die an den Eingängen D1
und D2 eintreffenden Impulse unabhängig voneinander abwärts gezählt [4].
Impulsflanke
Im Menüpunkt 2 ist einstellbar, ob die Zähleingänge D2 und D1 die steigende oder
die fallende Flanke der Impulse auswerten. Bei Einstellung r SE werten sie die stei-
gende und bei Einstellung FALL die fallende Flanke aus.
Die Eingänge D6 und D5 reagieren auf die steigende Flanke der Signale. Die Ein-
gänge D7, D4 und D3 sind statisch.
Entprellzeit
Die Signaleingänge D7...D3 sind zur Störunterdrückung entprellt. Sie besitzen eine
fest eingestellte Entprellzeit. Ein Signal muss mindestens 10 ms lang anliegen, um
sicher erkannt zu werden.
Die Zähleingänge D2 und D1 haben eine variable Entprellzeit, die sich im Menüpunkt
3 zwischen 1 und 25 ms einstellen lässt. Dies kann erforderlich sein, wenn die
Ansteuerung über Kontakte erfolgt.
Die Entprellzeit der Zähleingänge hat Einfluss auf die maximale Zählfrequenz (siehe
nachfolgende Erläuterungen).
Maximale Zählfrequenz

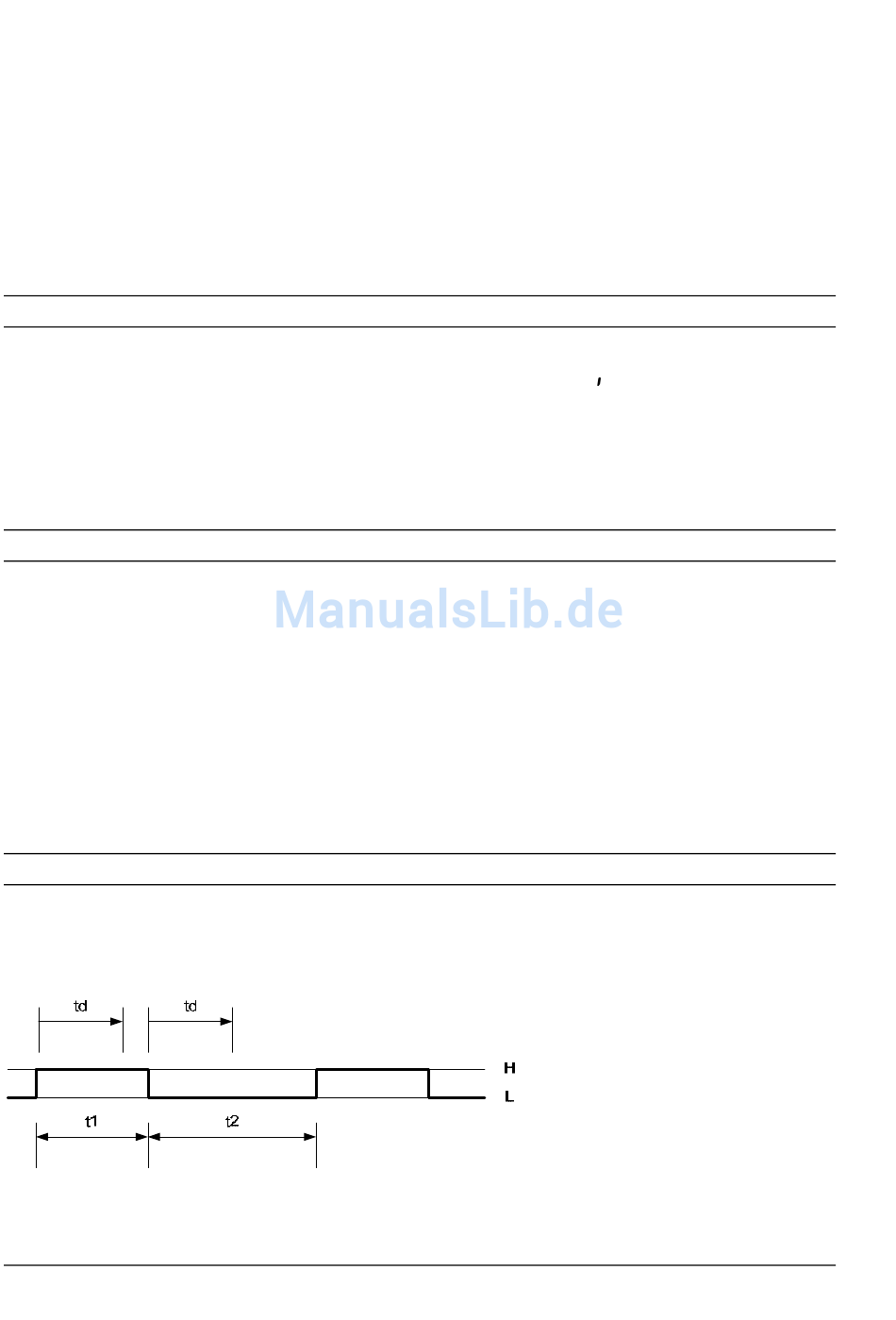

Die H-Phase (t1) und die L-Phase (t2) der zu zählenden Impulse müssen gleich oder
grösser als die im Menüpunkt 3 eingestellte Entprellzeit (td) sein. Andernfalls werden
die Impulse nicht erkannt, und es erfolgt keine Zählung.
Die maximale Zählfrequenz ergibt sich, wenn t1 = t2 = td ist .
6
BAL S202 ZLR M0.22
