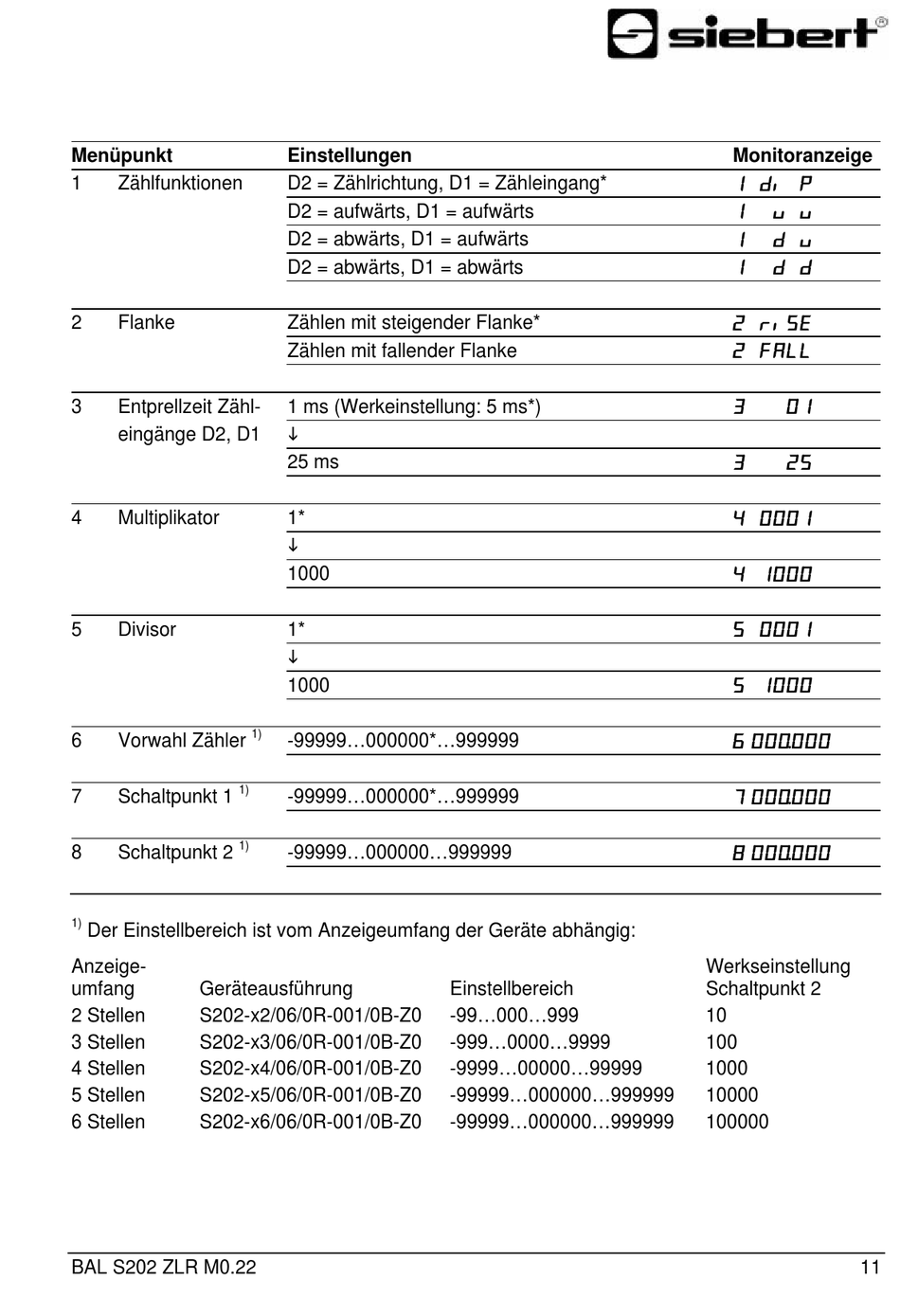

Siebert S202-02/06/0x-001/0B-Z0 Bedienungsanleitung Seite 11

Menüpunkt
1 Zählfunktionen
2 Flanke
3 Entprellzeit Zähl-
eingänge D2, D1
4 Multiplikator
5 Divisor
6 Vorwahl Zähler
1)
7 Schaltpunkt 1
1)
8 Schaltpunkt 2
1)
Der Einstellbereich ist vom Anzeigeumfang der Geräte abhängig:
Anzeige-
umfang Geräteausführung
2 Stellen S202-x2/06/0R-001/0B-Z0
3 Stellen S202-x3/06/0R-001/0B-Z0
4 Stellen S202-x4/06/0R-001/0B-Z0
5 Stellen S202-x5/06/0R-001/0B-Z0
6 Stellen S202-x6/06/0R-001/0B-Z0
BAL S202 ZLR M0.22
Einstellungen
D2 = Zählrichtung, D1 = Zähleingang*
D2 = aufwärts, D1 = aufwärts
D2 = abwärts, D1 = aufwärts
D2 = abwärts, D1 = abwärts
Zählen mit steigender Flanke*
Zählen mit fallender Flanke
1 ms (Werkeinstellung: 5 ms*)
25 ms
1*
1000
1*
1000
1)
-99999...000000*...999999
-99999...000000*...999999
-99999...000000...999999
Einstellbereich
-99...000...999
-999...0000...9999
-9999...00000...99999
-99999...000000...999999
-99999...000000...999999
Monitoranzeige
D P
u u
D u
D D
R SE
FALL
Werkseinstellung
Schaltpunkt 2
10
100
1000
10000
100000
