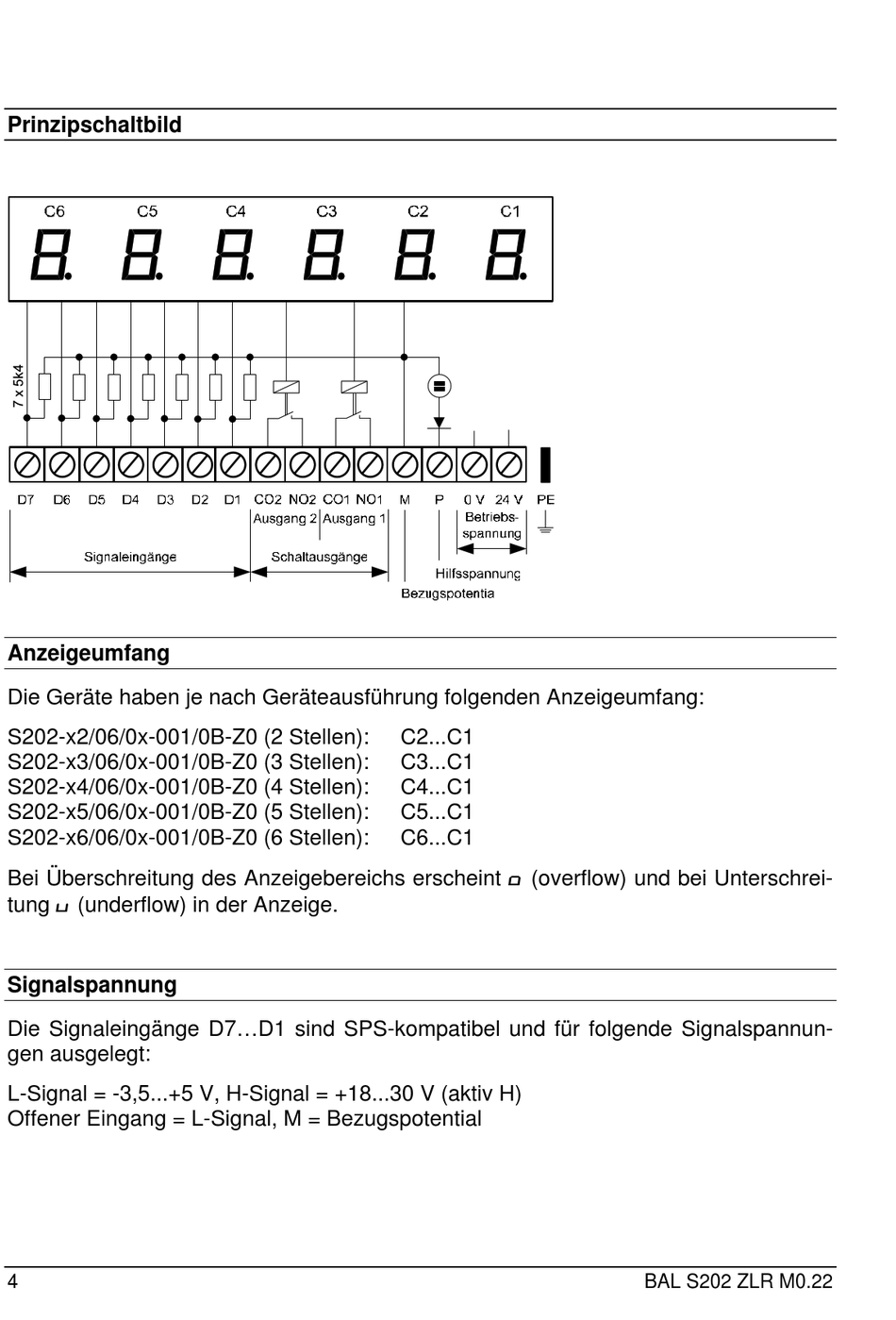

Prinzipschaltbild
Anzeigeumfang
Die Geräte haben je nach Geräteausführung folgenden Anzeigeumfang:
S202-x2/06/0x-001/0B-Z0 (2 Stellen):
S202-x3/06/0x-001/0B-Z0 (3 Stellen):
S202-x4/06/0x-001/0B-Z0 (4 Stellen):
S202-x5/06/0x-001/0B-Z0 (5 Stellen):
S202-x6/06/0x-001/0B-Z0 (6 Stellen):
Bei Überschreitung des Anzeigebereichs erscheint o (overflow) und bei Unterschrei-
tung u (underflow) in der Anzeige.
Signalspannung
Die Signaleingänge D7...D1 sind SPS-kompatibel und für folgende Signalspannun-
gen ausgelegt:
L-Signal = -3,5...+5 V, H-Signal = +18...30 V (aktiv H)
Offener Eingang = L-Signal, M = Bezugspotential
4
C2...C1
C3...C1
C4...C1
C5...C1
C6...C1
BAL S202 ZLR M0.22
