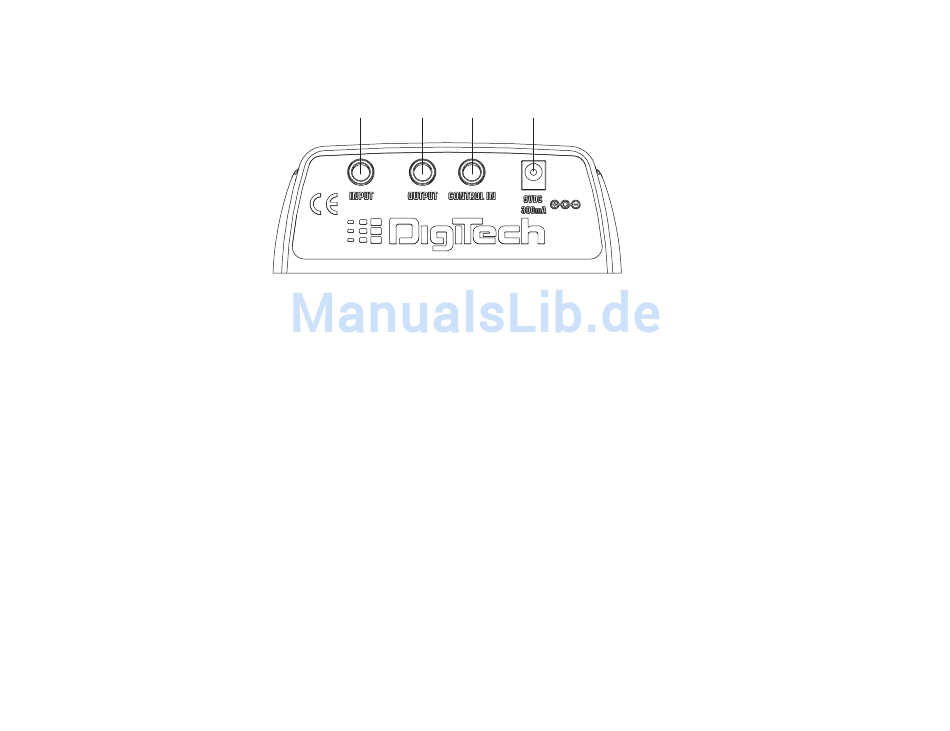

Rückseite
1. Input - An diese Buchse schließen Sie Ihr Instrument an.
2. Output - Verbinden Sie diese TRS-Buchse mit dem Eingang eines Verstärkers (Mono-Betrieb).
Für den Stereo-Betrieb sollten Sie den RP50 über ein Stereo-Y-Klinkenkabel an die
Eingänge von zwei Verstärkern anschließen. An die Buchse lassen sich auch Kopf-
hörer anschließen.
Anm.:Wenn Sie den RP50 direkt in ein Mischpult, Aufnahmegerät oder Kopfhörer
einspeisen, können Sie die Global Cabinet Modeling-Funktion einschalten, um
bei allen Presets die Wiedergabe über Lautsprecher zu simulieren (nähere
Einzelheiten zum Global Cabinet Modeling finden Sie auf Seite 20).
3. Control In - Schließen Sie an diese Buchse ein passives Volumenpedal an, um die Funktionen
Volume,Wah oder Whammy™ des RP50 zu steuern.
4. Power Input - Schließen Sie hier nur das optionale DigiTech PS200R Netzteil an.
4
1
2
3
4
