Descrizione del prodotto
Simbolo Significato
Indossare guanti di protezione!
Indossare scarpe robuste!
Indossare un casco!
Mantenere una distanza di 10 m
dalle linee elettriche!
Indossare una protezione per l'udito
e occhiali protettivi!
Non utilizzare quando piove! Pro-
teggere dall'umidità!
2.5 Dispositivi di sicurezza e di protezione
Coperchio di protezione della barra
Il coperchio di protezione deve essere inserito
sulla barra e sulla catena prima del trasporto per
evitare danni a persone e alle cose.
442337_e

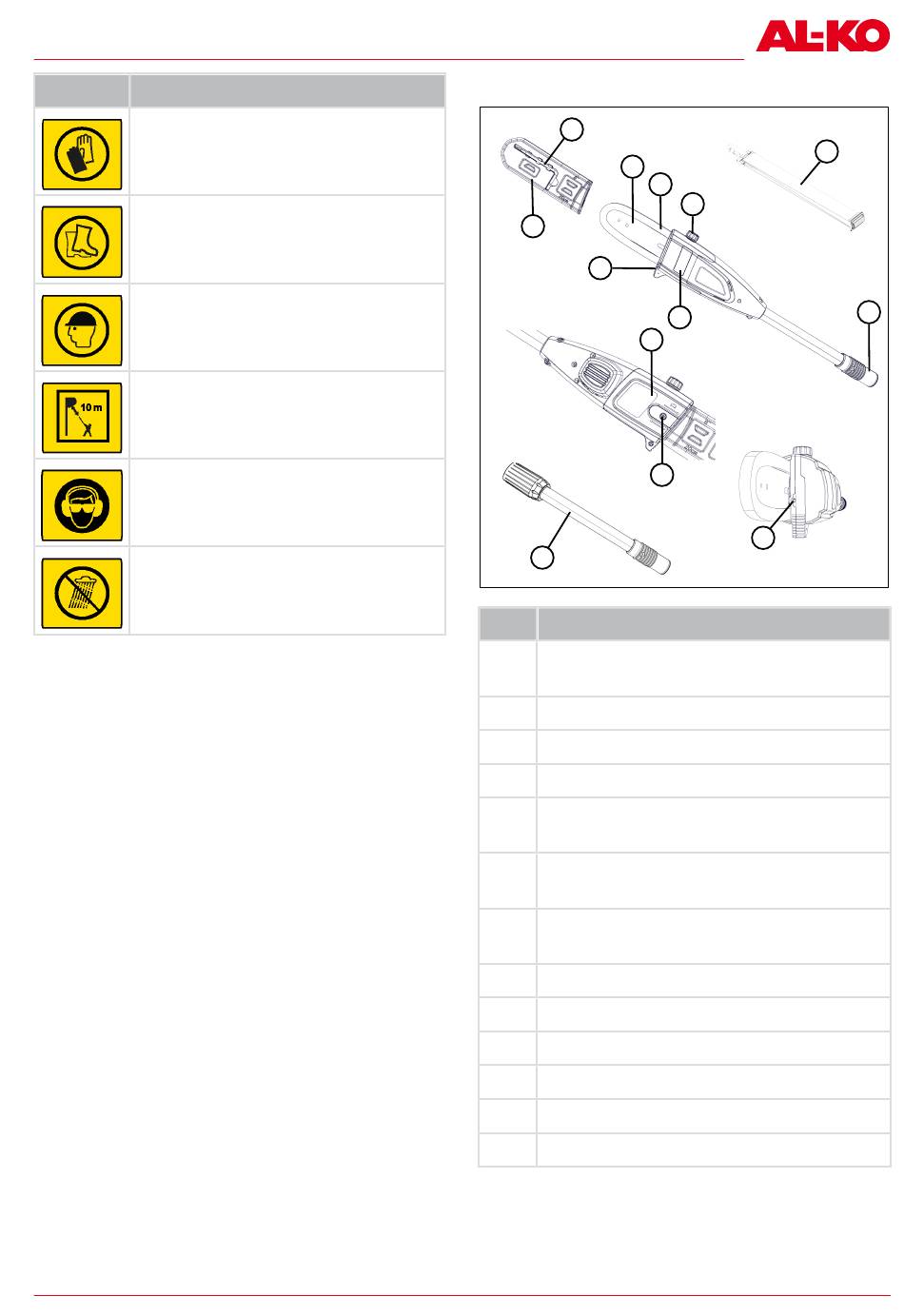

2.6 Panoramica prodotto
2
3
1
8
9
12
N. Componente
1 Coperchio di protezione della barra di
guida
2 Chiave a brugola con cacciavite
3 Barra di guida
4 Catena tagliente
5 Apertura di riempimento del serbatoio
dell'olio
6 Giunto per tubo di prolunga / apparec-
chio base
7 Finestra di ispezione del serbatoio
dell'olio
8 Artiglio di arresto dell'albero
9 Coperchio del pignone della catena
10 Vite di fissaggio
11 Vite tendicatena
12 Tubo di prolunga
13 Bretella per apparecchio base
13
4
5
7
10
11
6
