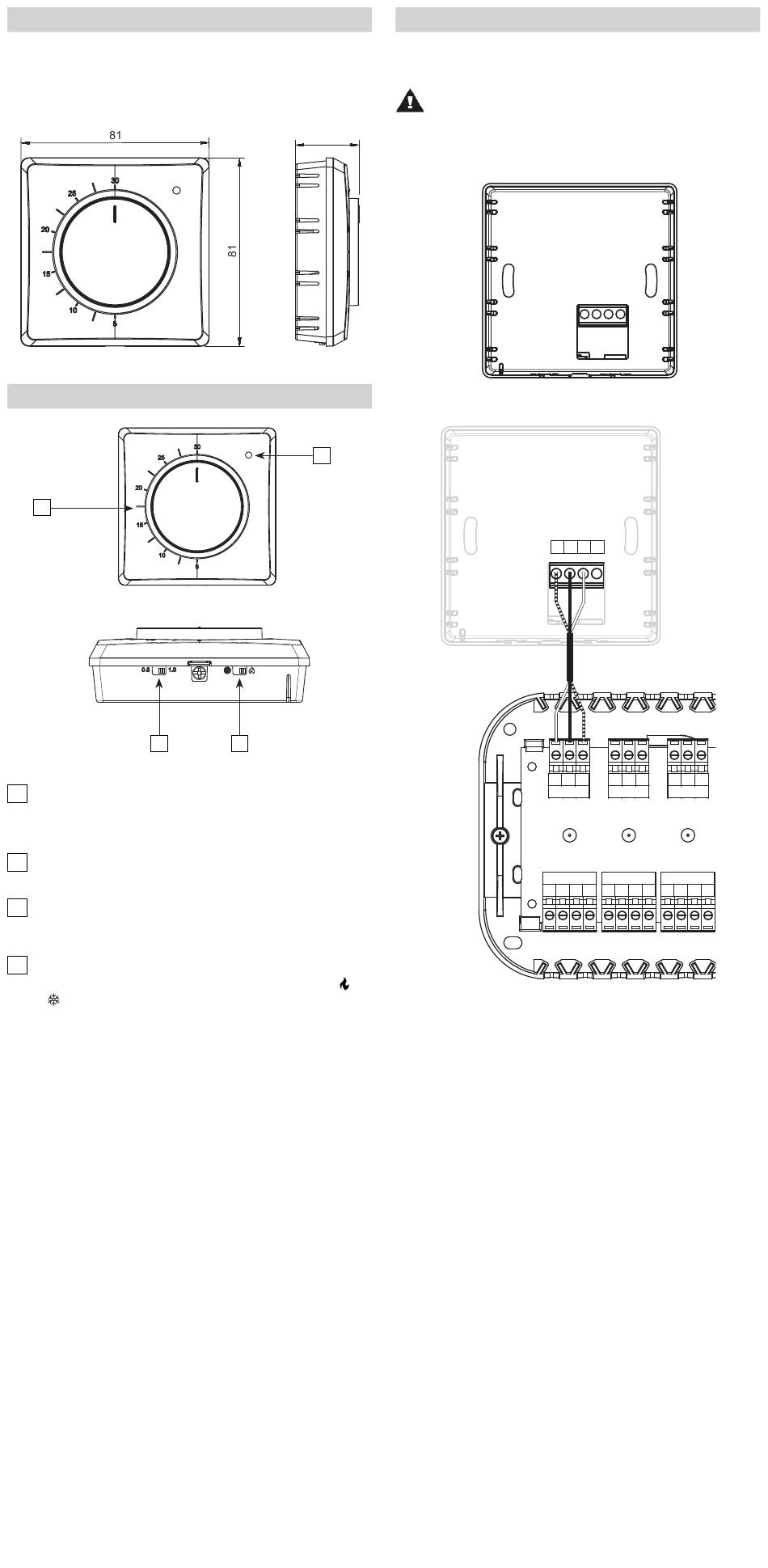

BESCHREIBUNG
Der kabelgebundene Aufputz-Raumregler T-P 1.1z mit Drehknopf ist
für die Steuerung eines Heiz- oder Kühlgerätes vorgesehen. Der Regler
hat die Aufgabe, die Solltemperatur im Raum zu halten, indem er ein
Signal an das Heiz-/Kühlgerät mit der Information über das Erreichen der
Solltemperatur auf den gewünschten Wert sendet.
Der Regler kann über der Steuerleiste EU-L-5s mit 230 V AC versorgt
werden.
BEDIENUNG DES REGLERS
1
1
SOLLTEMPERATUR
Die Solltemperatur kann über den Drehknopf am Gehäuse eingestellt
werden. Der Einstellbereich für die Solltemperatur liegt zwischen 5 und
30°C.
2
LED-DIODE
LED leuchtet, wenn der Regler ein Nachheiz- oder Kühlsignal sendet.
3
HYSTERESE
Mit dem Schalter kann ein Hysteresewert von 0,5 oder 1°C eingestellt
werden. Den Schalter auf die entsprechende Position stellen.
4
KÜHLEN/HEIZEN
Der Schalter ermöglicht die Wahl der Betriebsart zwischen Heizen
Kühlen
. Den Schalter in die entsprechende Position bringen.
3
4
MONTAGE
Die Montage ist ausschließlich durch Fachpersonal auszuführen, der über
entsprechende Fachkenntnisse verfügt und zur Ausübung dieser Arbeiten
berechtigt ist.
WARNUNG
•
Lebensgefahr durch Stromschlag an stromführenden Anschlüssen.
Vor Arbeiten an dem Steuergerät die Stromzufuhr unterbrechen
27.3
und gegen unbeabsichtigtes Einschalten sichern.
•
Falsche Verdrahtung kann zur Beschädigung des Steuergeräts
führen.
2
und
T-P 1.1z
L.
L N N
OUT
EU-L-5s
N L
L1
N L
L2
N L
INPUT 1
INPUT 2
INPUT 3
OUTPUT 1
OUTPUT 2
OUTPUT 3
N
L1
N
L1
N
L2
N
L2
N
L3
N
L3
L3
