elero VariEco Montageanleitung

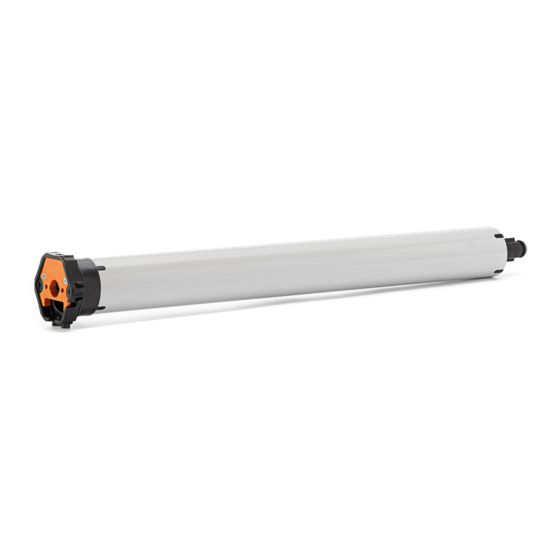

Rollladen- und Markisenantrieb VariEco
Original-Montageanleitung
Bestimmungsgemäße Verwendung
Das Gerät darf nur als Antrieb für Rollläden und Markisen
verwendet werden. Eine andere oder darüber hinaus gehende
Benutzung gilt als nicht bestimmungsgemäß.
Haftungsausschluss
Für Personen-, Sach- und Vermögensschäden, die durch andere
als oben genannte Einsätze, Veränderungen am Gerät, unsach-
gemäßes Handeln, Nichtbeachten der Anleitung entstehen, über-
nimmt die elero GmbH keinerlei Haftung. Die Sachmängelhaftung
ist in solchen Fällen ausgeschlossen.
Bewahren Sie die Anleitung auf!
Nach Einbau des Rohrmotors diese Montageanleitung
für den Elektriker am Kabel befestigen.
Gerätefunktion:
• Inbetriebnahme des Antriebs mit Montagekabel
Wichtige Sicherheitshinweise!
Befolgen Sie nachfolgende Anweisungen.
Verletzungsgefahr durch Stromschlag.
Anschlüsse am 230 V Netz müssen durch eine
Warnung!
autorisierte Fachkraft erfolgen.
Prüfen Sie die Anlage (Rollladen/Markisen) regelmä-
ßig auf Verschleiß oder Beschädigungen.
Die Vorschriften der örtlichen Energieversorgungs-
unter nehmen, sowie die Bestimmun gen für nasse
und feuchte Räume nach VDE 0100, sind beim
Anschluss einzuhalten.
Verwenden Sie nur unveränderte elero- Originalteile.
Halten Sie Personen solange von der Anlage fern, bis
diese still steht.
Bei Arbeiten an der Anlage (Wartung, Fenster putzen)
trennen Sie stets die Anlage vom Versorgungsnetz.
Beachten Sie vor der Montage:
• Der Antrieb ist nur in eingebautem Zustand funktionsfähig.
• Anschluss nur in spannungsfreiem Zustand.
• Der Behang muss auf der Wickelwelle befestigt werden.
• Das Profilrohr muss genug Abstand zum Motorrohr aufweisen.
Entfernen des Gerätesteckers
Verletzungsgefahr durch
Stromschlag.
Bei ausgestecktem Geräte-
Warnung!
stecker muss die Antriebsleitung
spannungsfrei sein.

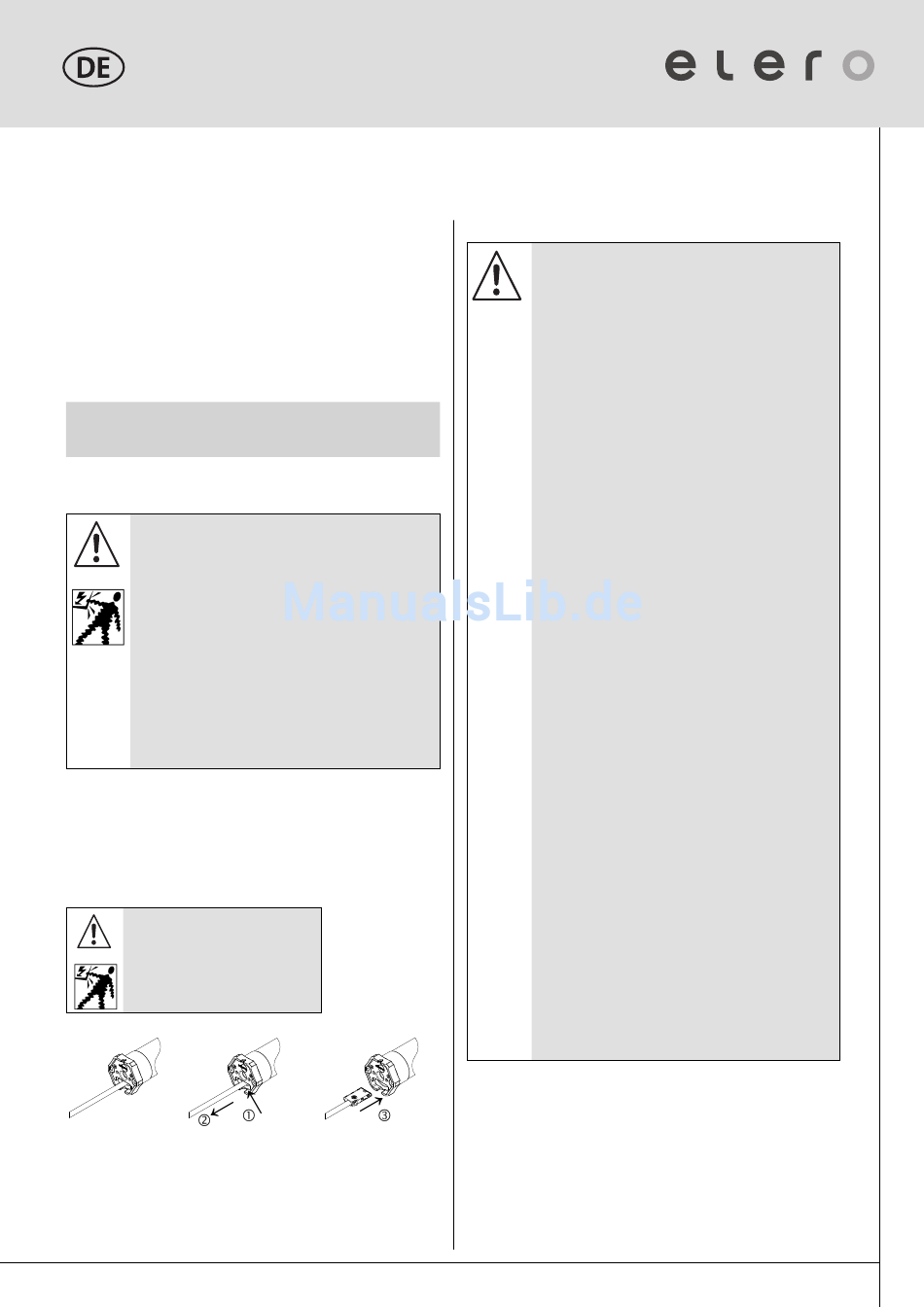

Lieferzustand Stecker entfernen
Gerätestecker entfernen
Antriebsleitung spannungsfrei schalten.
1. Mit Schraubendreher Verriege lung des Gerätesteckers zur
Leitung hin drücken.
2. Stecker abziehen.
Gerätestecker einführen
3. Stecker spannungsfrei einführen, bis Verriegelung einrastet.
Montage
Warnung!
Stecker einführen
Befolgen Sie die nachfolgenden Montage hinweise!
– Der Antrieb muss so befestigt werden, dass er
keine Gefahr für Personen darstellt.
– Bevor der Antrieb installiert wird, müssen alle
nicht benötigten Leitungen und Einrichtungen,
die für den Betrieb nicht erforderlich sind, entfernt
werden.
– Bei der Installation, beim Betrieb und wenn
Arbeiten an der Anlage durchgeführt werden,
muss die Möglichkeit einer allpoligen Trennung
vom Netz bestehen (Hirschmannstecker und
Hirschmannkupplung oder ein zweipoliger
Schalter mit min. 3 mm Kontaktöffnungsweite
oder allpoliger Hauptschalter).
– Parallelschaltung nur mit Trennrelais.
– Wird der Antrieb mit einem Schalter mit
AUS-Voreinstellung (Totmann) ge steuert, muss
der Taster über 1,50 m Höhe angebracht werden
und von den beweglichen Teilen getrennt sein.
Der Fahrbereich der Anlagen muss während des
Betriebs einsehbar sein.
– Bewegliche Teile in einem Antrieb müssen unter-
halb 2,5 m geschützt werden.
– Bemessungs-Drehmoment und Bemessungs-
Betriebsdauer müssen auf die Anforderungen des
angetriebenen Produkts abgestimmt sein.
– Bitte beachten Sie die technischen Daten auf dem
Typenschild.
– Beachten Sie, dass bei diesem Antrieb
(Typ M und L Rohrmotoren) der kleinste
Rohrinnendurch messer 46 mm und 56 mm
entspricht.
– Der Antrieb darf nur so eingebaut werden, dass er
nicht beregnet wird.
– Antriebe nicht in explosionsgefährdeter
Umgebung oder in mobile Einrichtungen
(z. B. Fahrzeuge) einbauen.
– Dieses Gerät ist nicht dafür bestimmt, durch
Personen (einschließlich Kinder) mit einge-
schränkten physischen, sensorischen oder
geistigen Fähigkeiten oder mangels an Erfahrung
und/oder mangels Wissen benutzt zu werden,
es sei denn, sie werden durch eine für ihre
Sicherheit zuständige Person beaufsichtigt oder
erhielten von ihr Anweisungen, wie das Gerät zu
benutzen ist.
– Kinder müssen beaufsichtigt werden, um sicher-
zustellen, dass sie nicht mit dem Gerät spielen.
138154001_DE+EN+FR+IT_0413
