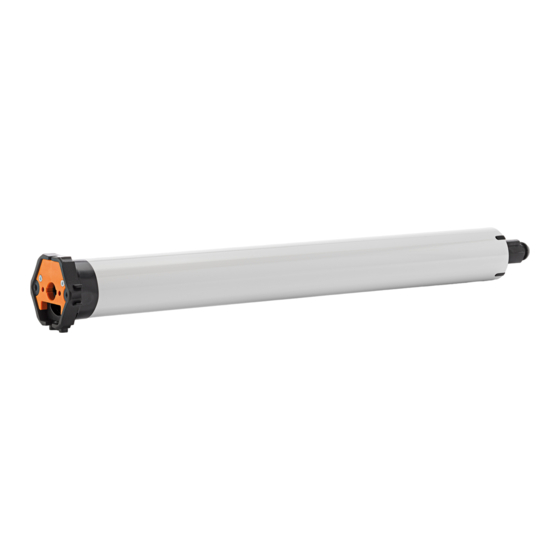

Rollladenantrieb RolTop D+
1
Betriebs- und Montageanleitung
1
Bitte bewahren Sie die Betriebsanleitung zum späteren
Gebrauch auf, um während der gesamten Lebensdauer des
1
Produkts verfügbar zu sein!
1
Die deutsche Betriebsanleitung ist die Originalfassung.
Alle anderssprachigen Dokumente stellen Übersetzungen
2
der Originalfassung dar.
2
Alle Rechte für den Fall der Patent-, Gebrauchsmuster-
oder Geschmacksmustereintragung vorbehalten.
2
2
Allgemeines zur Anleitung
2
Die inhaltliche Gliederung ist an den Lebensphasen des
2
elektrischen Motorantriebs (im Folgenden als „Produkt"
bezeichnet) orientiert.
2
Der Hersteller behält sich Änderungen der in dieser Bedie-
3
nungsanleitung genannten technischen Daten vor. Sie kön-
nen im Einzelnen von der jeweiligen Ausführung des Pro-
3
dukts abweichen, ohne dass die sachlichen Informationen
grundsätzlich verändert werden und an Gültigkeit verlieren.
3
Der aktuelle Stand der technischen Daten kann jederzeit
beim Hersteller erfragt werden. Etwaige Ansprüche können
hieraus nicht geltend gemacht werden. Abweichungen von
Text- und Bildaussagen sind möglich und von der tech-
nischen Entwicklung, Ausstattung und vom Zubehör des
4
Produkts abhängig. Über abweichende Angaben zu Son-
derausführungen informiert der Hersteller mit den Verkaufs-
4
unterlagen. Sonstige Angaben bleiben hiervon unberührt.
4
2.1
Normen und Richtlinien
Bei der Ausführung wurden die grundlegenden Sicherheits-
4
und Gesundheitsanforderungen der zutreffenden Gesetze,
Normen und Richtlinien angewandt. Die Sicherheit wird
5
durch die Konformitätserklärung (siehe „EG-Konformitäts-
erklärung") bestätigt. Alle Angaben zur Sicherheit in dieser
5
Betriebsanleitung beziehen sich auf die derzeit in Deutsch-
land gültigen Gesetze und Verordnungen. Alle Angaben
6
in der Betriebsanleitung sind jederzeit uneingeschränkt
6
zu befolgen. Neben den Sicherheitshinweisen in dieser
Betriebsanleitung müssen die am Einsatzort geltenden
6
Vorschriften zur Unfallverhütung, zum Umweltschutz und
zum Arbeitsschutz beachtet und eingehalten werden. Vor-
6
schriften und Normen für die Sicherheitsbewertung sind in
der EG-Konformitätserklärung zu fi nden.
6
2.2
Bestimmungsgemäße Verwendung
7
Das Produkt ist für den Einsatz im Fassadenbau zum An-
trieb von elektrisch angetriebenen Sonnenschutzeinrichtun-
gen vorgesehen.
7
Maßgebend für die Bestimmung des Antriebes ist das elero
Antriebsberechnungsprogramm (http://elero.com/
7
de;service;antriebsberechnungsprogramm.htm).
7
Weitere Einsatzmöglichkeiten müssen vorher mit dem
Hersteller, elero GmbH Antriebstechnik (siehe „Adresse")
7
abgesprochen werden.
7
Für die aus der nicht bestimmungsgemäßen Verwendung
des Produkts entstehenden Schäden haftet allein der Be-
8
treiber. Für Personen- und Sachschäden, die durch Miss-
brauch oder aus Verfahrensfehlern, durch unsachgemäße
8
Bedienung und Inbetriebnahme entstehen, übernimmt der
Hersteller keine Haftung.
8
8
138172101_DE_0413
