Rollladenantrieb RolTop-868
Original-Montageanleitung
Bestimmungsgemäße Verwendung
Das Gerät darf nur als Antrieb für Rollläden verwendet werden.
Eine andere oder darüber hinaus gehende Benutzung gilt als
nicht bestimmungsgemäß.
• Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit
einem erhöhtem Störungsfaktor betrieben werden dürfen.
(z. B. Krankenhäuser, Flughäfen . . .).
• Die Fernsteuerung ist nur für Geräte und Anlagen zulässig,
bei denen eine Funktionsstörung in Hand-/Wandsender oder
Empfänger keine Gefahr für Personen, Tiere oder Sachen dar-
stellt oder dieses Risiko durch andere Sicherheitseinrichtungen
abgedeckt ist.
• Der Betreiber genießt keinerlei Schutz vor Störungen durch
andere Funkmeldeanlagen und Endeinrichtungen (z. B.
auch durch Funkanlagen), die ordnungsgemäß im gleichen
Frequenzbereich betrieben werden.
• Funkempfänger nur mit vom Hersteller zugelassenen Geräten
und Anlagen verbinden.
Haftungsausschluss
Für Personen-, Sach- und Vermögensschäden, die durch andere
als oben genannte Einsätze, Veränderungen am Gerät, unsach-
gemäßes Handeln, Nicht-Beachten der Bedienungsanleitung
entstehen, übernimmt die elero GmbH keinerlei Haftung. Die
Sachmängelhaftung ist in solchen Fällen ausgeschlossen.
Bewahren Sie die Anleitung auf!
Nach Einbau des Antriebs diese Montageanleitung für den
Elektriker am Kabel befestigen.
Die Bedienungs- und Montageanleitung ist dem Benutzer
auszuhändigen.
Gerätefunktionen (neue, erweiterte Funktionalität!):
• Inbetriebnahme des Antriebs mit Montagekabel oder
Funksender zur Einstellung verschiedener Funktionen.
• Behangschutz mit Freifahrt (Drehmomentabschaltung)
• Entlastungsfunktion für den Behang
Auslieferzustand ( Inbetriebnahmemodus)
• Einstellen der Endlagen
Wichtige Sicherheitshinweise!
Befolgen Sie nachfolgende Anweisungen.
Verletzungsgefahr durch Stromschlag.
Anschlüsse am 230 V Netz müssen durch eine
Warnung!
autorisierte Fachkraft erfolgen.
Prüfen Sie die Anlage (Rollladen) regelmäßig auf
Verschleiß oder Beschädigungen.
Die Vorschriften der örtlichen Energieversorgungs-
unter nehmen, sowie die Bestimmun gen für nasse und
feuchte Räume nach VDE 0100, sind beim Anschluss
einzuhalten.
Verwenden Sie nur unveränderte elero- Originalteile.
Halten Sie Personen solange von der Anlage fern,
bis diese still steht.
Bei Arbeiten an der Anlage (Wartung, Fenster
putzen) trennen Sie stets die Anlage vom
Versorgungsnetz. Ein Leitungsschutz-Schalter ist
ausreichend, um die Anlage vom Netz zu trennen
(wenn nur eine Phase und Null verwendet wird).
Optimale Nutzung des Funksignals
• Antenne nicht knicken.
• Antenne nicht kürzen oder verlängern.
• Bei schlechtem Empfang, Lage der Antenne verändern.
• Antenne möglichst frei verlegen.
• Der Mindestabstand zwischen zwei Funkantrieben muss
min. 15 cm betragen.
Beachten Sie vor der Montage:
• Der Antrieb ist nur in eingebautem Zustand funktionsfähig.
• Anschluss nur im spannungsfreien Zustand.
• Der Behang muss auf der Wickelwelle befestigt werden.
• Das Profilrohr muss genug Abstand zum Motorrohr aufweisen.
• Achten Sie auf ein axiales Spiel (1–2 mm)

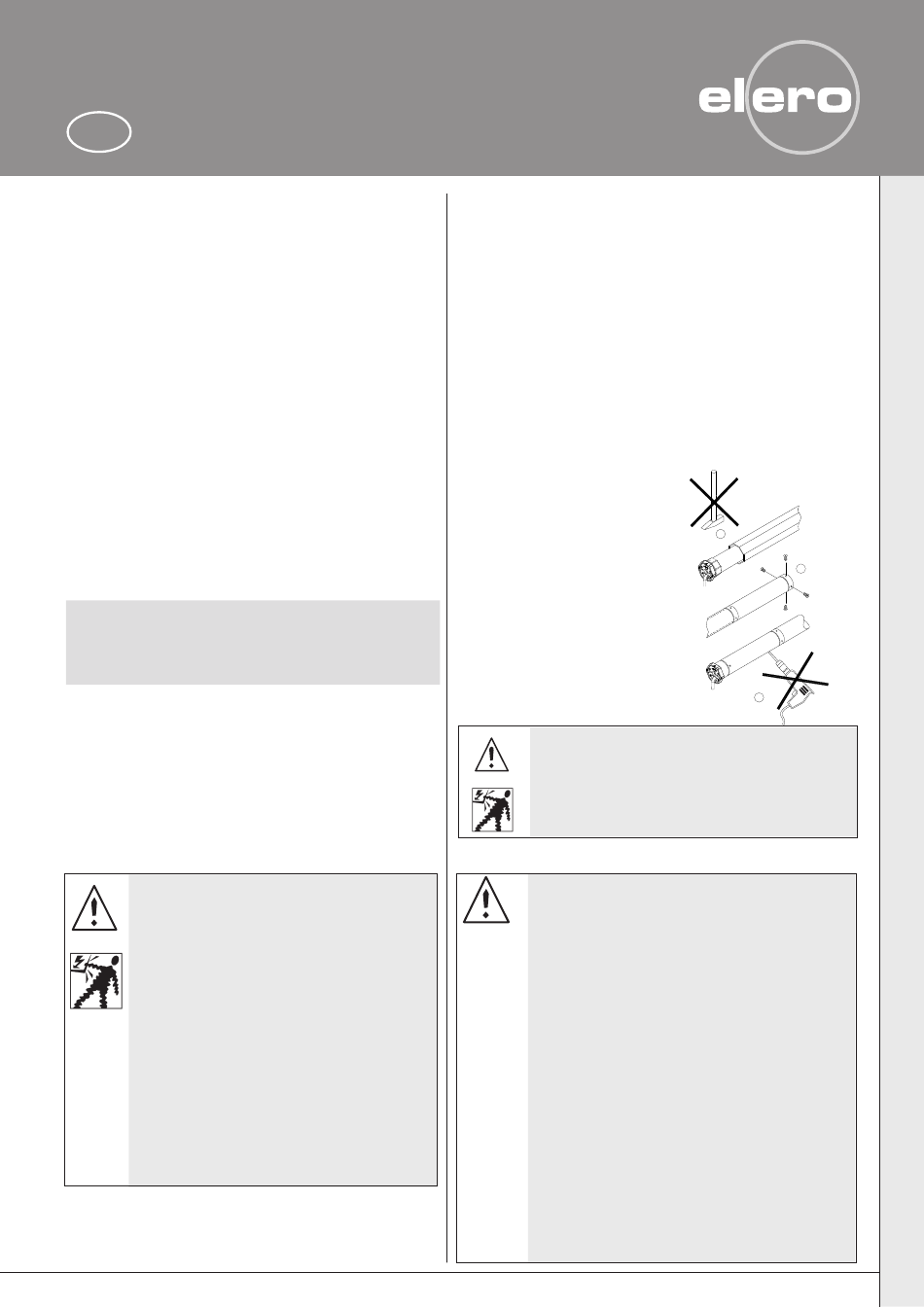

Einbau in Profilrohre
Ⓐ
Antrieb mit passendem Adapter
und Endschalter mitnahme ring
in das Profilrohr einschieben.
Das Motorkabel geschützt verlegen,
um ein Streifen am Rollladen zu
verhindern; nicht knicken.
Ⓑ
Das Gegenlager gegen axiale
Verschiebung sichern,
z.B. Achsträger verschrauben
oder vernieten.
Antrieb in der Lagerung axial
sichern!
Ⓒ
Behang auf der Welle befestigen!
Verletzungsgefahr durch Stromschlag.
Warnung!
Nicht im Bereich des Antriebs bohren!
Montage
Befolgen Sie die nachfolgenden Montage hinweise!
– Der Antrieb muss so befestigt werden, dass er keine
Gefahr für Personen darstellt.
Warnung!
– Bevor der Antrieb installiert wird, müssen alle nicht benö-
tigten Leitungen und Einrichtungen, die für den Betrieb
nicht erforderlich sind, entfernt werden.
– Bei der Installation, beim Betrieb und wenn Arbeiten an
der Anlage durchgeführt werden, muss die Möglichkeit
einer allpoligen Trennung vom Netz bestehen
(Hirschmannstecker und Hirschmannkupplung oder ein
zweipoliger Schalter mit min. 3 mm Kontakt öffnungsweite
oder allpoliger Hauptschalter).
– Wird der Antrieb mit einem Schalter mit
AUS-Voreinstellung (Totmann) ge steuert, muss
der Taster über 1,50 m Höhe angebracht werden und von
den beweglichen Teilen getrennt sein.
Der Fahrbereich der Anlagen muss während des Betriebs
einsehbar sein.
– Bewegliche Teile in einem Antrieb müssen unterhalb
2,5 m geschützt werden.
– Bemessungs-Drehmoment und Bemessungs-
Betriebsdauer müssen auf die Anforderungen des ange-
triebenen Produkts angestimmt sein.
– Bitte beachten Sie die technischen Daten auf dem
Typenschild.
