elero ACS-E 8 Anleitung

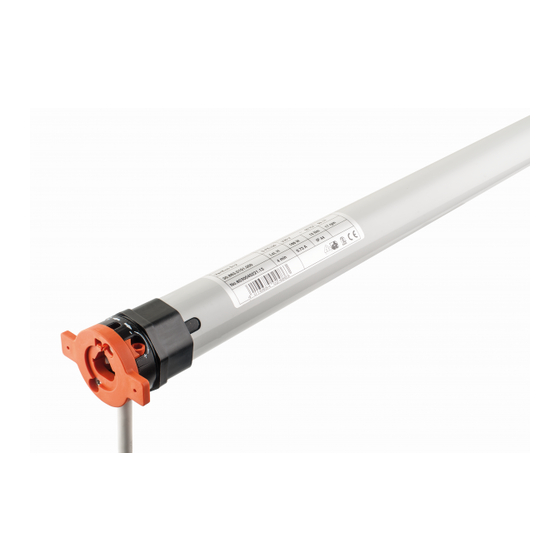

Anleitung für ACS-E Rollladenantriebe
DE
Typ 8 + 9
Bewahren Sie die Anleitung auf !
Nach Einbau des Rohrantriebs diese Einstellanleitung
für den Elektriker am Kabel befestigen.
Allgemeines
ACS-E Antriebe erkennen automatisch die Endlagen des Rollladens.
Außerdem reagiert der Antrieb während der Fahrtbewegung auf
Hindernisse, wie festgefahrene Panzer oder einen eingeklemmten
Gartenstuhl.
Der Antrieb hat zwei Möglichkeiten zur Inbetriebnahme:
• Selbstlernmodus (Auslieferungszustand)
Der Antrieb speichert den unteren Endpunkt nach dreimaligem
Auflaufen auf den unteren Endpunkt (z. B. Fensterbank).
(Mindestlaufweg ca. 1,5 Umdrehungen).
• Programmiermodus
Um z. B. eine Hochschiebesicherung zu verwenden, kann der
Antrieb im unteren Endpunkt so programmiert werden, dass er
etwas „nachschiebt".
Einbauhinweise
• ACS-E Antriebe sind mit elektronischen Komponenten
ausgerüstet, die erst funktionsfähig sind, wenn die Antriebe in der
Wickelwelle eingebaut sind.
• Es ist auf Leichtgängigkeit der Wickelwelle 1
zu achten. Ein geringes axiales Spiel 2 muss
vorhanden sein (1–2 mm).
• Weder die Wickelwelle noch die Aufhängungen
oder Befestigungselemente (Schrauben, Nieten,
etc.) dürfen am Antrieb streifen.
• Bei Profilrohrwellen darf die Motorkupplung
nicht verschraubt oder vernietet werden.
• Der Rollladen muss mit einer ausreichenden
Anzahl von Aufhängefedern (mind. alle 50 cm)
befestigt sein. Die Verwendung von Gurten zur
Rollladenbefestigung kann die Funktion des
Antriebes beeinträchtigen.
• Die Oberkante des abgewickelten Rollladens
muss mittig mit der Wickelwelle abschließen
(+/– 1 Stab).
• Der Rollladen muss leicht über die Einläufe in die
Führungsschienen laufen. Die Leichtgängigkeit
muss sowohl bei großem als auch bei kleinem
Ballendurchmesser gewährleistet sein.
• Die Führungsschienen müssen über die gesamte
Höhe eine Leichtgängigkeit des Rollladens
gewährleisten, der Rollladen muss über die
gesamte Höhe durch sein Eigengewicht frei fallen.
Eventuell verwendete Gummi-Keder oder Bürsten
dürfen den Lauf des Rollladens nicht behindern.
• Der Rollladen benötigt einen festen oberen Anschlag
(z.B. Stopper oder Winkelendschiene) und einen unteren
Auflaufpunkt (z. B. Fenstersims), bei deren Erreichen der
Antrieb automatisch abschaltet.
• Das untere Ende der Führungsschienen muss so gesichert sein,
dass der Rollladen vor Erreichen des unteren Auflaufpunktes
nicht aus den Führungsschienen herauslaufen kann.
• Beim Einsatz von ACS-E-Antrieben in mehrteiligen Rollladen ist
die Sicherheitsauflauffunktion in Ab-Richtung im
Zwischenbereich nicht gewährleistet !
• Folgende Wickelwellen nur mit Einhängeklammern verwenden:
• Typ 8: 40 mm Achtkantwelle mit Außenbördelung
• Typ 9: 50 mm Achtkantwelle
Einhänge-
klammer
(1)
• Folgende Wellen dürfen nicht verwendet werden:
• Typ 8: Rundwelle 38 x 1 und 40 x 2, 40er Profilwellen mit
Innenbördelung
• Typ 9: Rundwelle 50 x 1, 50er Siralwelle
Wichtige Sicherheitshinweise!
Befolgen Sie nachfolgende Anweisungen.
Verletzungsgefahr durch Stromschlag.
Warnung!
Anschlüsse am 230 V Netz müssen durch eine
autorisierte Fachkraft erfolgen.
Prüfen Sie die Anlage (Rollladen) regelmäßig auf
Verschleiss oder Beschädigungen.
Die Vorschriften der örtlichen Energieversorgungs-
unternehmen, sowie die Bestimmungen für nasse
und feuchte Räume nach VDE 0100, sind beim
Anschluss einzuhalten.
Verwenden Sie nur unveränderte elero Originalteile.
Halten Sie Personen solange von der Anlage fern, bis
diese still steht.
Bei Arbeiten an der Anlage (Wartung, Fenster putzen)
trennen Sie stets die Anlage vom Versorgungsnetz.
Montage
Befolgen Sie nachfolgende Anweisungen!
Aufhängefedern
– Der Antrieb muss so befestigt werden, dass er keine
Gefahr für Personen darstellt.
Warnung!
– Bevor der Antrieb installiert wird, müssen alle nicht
benötigten Leitungen und Einrichtungen, die für den
Betrieb nicht erforderlich sind, entfernt werden.
– Bei der Installation, beim Betrieb und wenn Arbeiten an
der Anlage durchgeführt werden, muss die Möglichkeit
einer allpoligen Trennung vom Netz bestehen
(Hirschmannstecker und Hirschmannkupplung oder ein
zeipoliger Schalter mit min. 3 mm Kontaktöffnungs-
weite oder allpoligen Hauptschaltern).
– Wird der Antrieb mit einem Schalter mit
AUS-Voreinstellung (Totmann) gesteuert, muss der
Taster über 1,50 m Höhe angebracht werden und von
den beweglichen Teilen getrennt sein. Der Fahrbereich
der Anlagen muss während des Betriebs einsehbar sein.
– Bewegliche Teile in einem Antrieb müssen unterhalb
2,5 m geschützt werden.
– Für Antriebe ohne angetriebenes Teil muss das
Bemessungs-Drehmoment und die Bemessungs-
Betriebsdauer mit den Eigenschaften der
angetriebenen Teile übereinstimmen.
Bitte beachten Sie die technischen Daten auf dem
Typenschild.
– Beachten Sie, dass bei diesem Antrieb (Typ 8 und 9
Rohrmotoren) der kleinste Rohrinnendurchmesser
36 mm und 47 mm entspricht.
– Der Antrieb darf nur so eingebaut werden, dass er nicht
beregnet wird.
– Antriebe nicht in explosionsgefährdeter Umgebung
oder in mobilen Einrichtungen (z. B. Fahrzeuge einbauen).
– Halten Sie Kinder von (Fern-)Steuerungen fern.
Ansicht X
(2) (3)
Aufhängefeder
(nicht im elero-
Lieferprogramm)
(4)
