elero RolTop M6 Betriebs- Und Montageanleitung

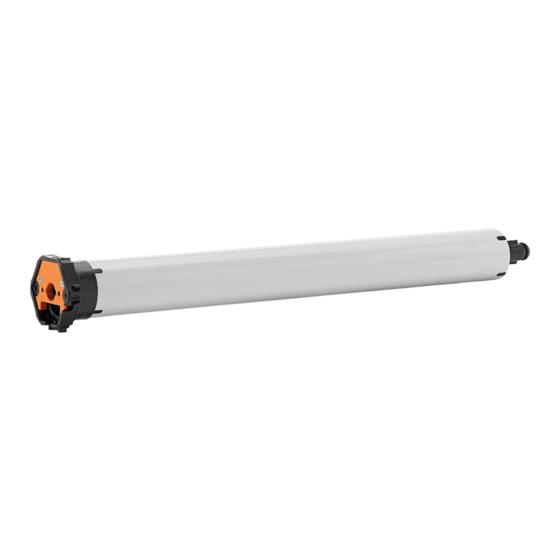

Rollladenantrieb RolTop

Inhaltsverzeichnis

1 Betriebs- und Montageanleitung
2 Allgemeines zur Anleitung
2.1 Normen und Richtlinien
2.2 Bestimmungsgemäße Verwendung
2.3 Vorhersehbare Fehlanwendung
2.4 Gewährleistung und Haftung
2.5 Kundendienst des Herstellers
3 Sicherheit
3.1 Allgemeine Sicherheitshinweise
3.2 Gestaltung der Sicherheitshinweise
4 Produktbeschreibung
5 Montage
5.1 Mechanische Befestigung
5.2 Elektrischer Anschluss
5.3 Anschlussbeispiel RolTop 230 V / 50 Hz
5.4 Parallelschaltung
5.5 Inbetriebnahme
5.6 Einstellen der Endlagen und der Entlastung
5.6.1 Entlastungsfunktion für die Endlage(n)
5.6.2 Entlastungsfunktion am oberen Anschlag
5.6.3 Entlastungsfunktion am unteren Anschlag
5.6.4 Ändern / Löschen der Endlagen
und Löschen der Entlastungsfunktion
5.6.5 Vier Varianten von Endlageneinstellungen
5.6.6 Variante A:
Obere und untere Endlage frei einstellbar
5.6.7 Variante B: Fester oberer Anschlag,
untere Endlage frei einstellbar 6
5.6.8 Variante C:
Fester oberer und unterer Anschlag
5.6.9 Variante D: Obere Endlage frei einstellbar,
fester unterer Anschlag
6 Fehlersuche
7 Instandhaltung
8 Reparatur
9 Herstelleradresse
10 Demontage und Entsorgung
11 Konformitätserklärung
12 Technische Daten und Maße
1 12.1 RevoLine M
1 12.2 RevoLine S
1 12.3 RevoLine M RH
1 12.4 RevoLine L
2
Rollladenantrieb RolTop
2
1 Betriebs- und Montageanleitung
2
Bitte bewahren Sie die Betriebsanleitung zum späteren
2 Gebrauch auf, um während der gesamten Lebensdauer des
Produkts verfügbar zu sein!
2
Die deutsche Betriebsanleitung ist die Originalfassung.
2
Alle anderssprachigen Dokumente stellen Übersetzungen
der Originalfassung dar.
3
Alle Rechte für den Fall der Patent-, Gebrauchsmuster-
oder Geschmacksmustereintragung vorbehalten.
3
2 Allgemeines zur Anleitung
3
Die inhaltliche Gliederung ist an den Lebensphasen des
4
elektrischen Motorantriebs (im Folgenden als „Produkt"
bezeichnet) orientiert.
4
Der Hersteller behält sich Änderungen der in dieser Bedie-
4
nungsanleitung genannten technischen Daten vor. Sie kön-
nen im Einzelnen von der jeweiligen Ausführung des Pro-
4
dukts abweichen, ohne dass die sachlichen Informationen
grundsätzlich verändert werden und an Gültigkeit verlieren.
5
Der aktuelle Stand der technischen Daten kann jederzeit
beim Hersteller erfragt werden. Etwaige Ansprüche können
5
hieraus nicht geltend gemacht werden. Abweichungen von
Text- und Bildaussagen sind möglich und von der tech-
5
nischen Entwicklung, Ausstattung und vom Zubehör des
Produkts abhängig. Über abweichende Angaben zu Son-
5
derausführungen informiert der Hersteller mit den Verkaufs-
unterlagen. Sonstige Angaben bleiben hiervon unberührt.
5
2.1 Normen und Richtlinien
Bei der Ausführung wurden die grundlegenden Sicherheits-
5
und Gesundheitsanforderungen der zutreffenden Gesetze,
Normen und Richtlinien angewandt. Die Sicherheit wird
durch die Konformitätserklärung (siehe „Konformitätserklä-
5
rung") bestätigt. Alle Angaben zur Sicherheit in dieser Be-
triebsanleitung beziehen sich auf die derzeit in Deutschland
gültigen Gesetze und Verordnungen. Alle Angaben in der
Betriebsanleitung sind jederzeit uneingeschränkt zu befol-
gen. Neben den Sicherheitshinweisen in dieser Betriebs-
anleitung müssen die am Einsatzort geltenden Vorschriften
6
zur Unfallverhütung, zum Umweltschutz und zum Arbeits-
schutz beachtet und eingehalten werden. Vorschriften und
Normen für die Sicherheitsbewertung sind in der Konformi-
6
tätserklärung zu finden.
6
2.2 Bestimmungsgemäße Verwendung
7
Das Produkt ist für den Einsatz im Fassadenbau zum An-
trieb von elektrisch angetriebenen Sonnenschutzeinrichtun-
7
gen vorgesehen.
Maßgebend für die Bestimmung des Antriebes ist das elero
7
Antriebsberechnungsprogramm (http://elero.de/
downloads-service/berechnungsprogramm-fuer-
7
antriebe/).
7
