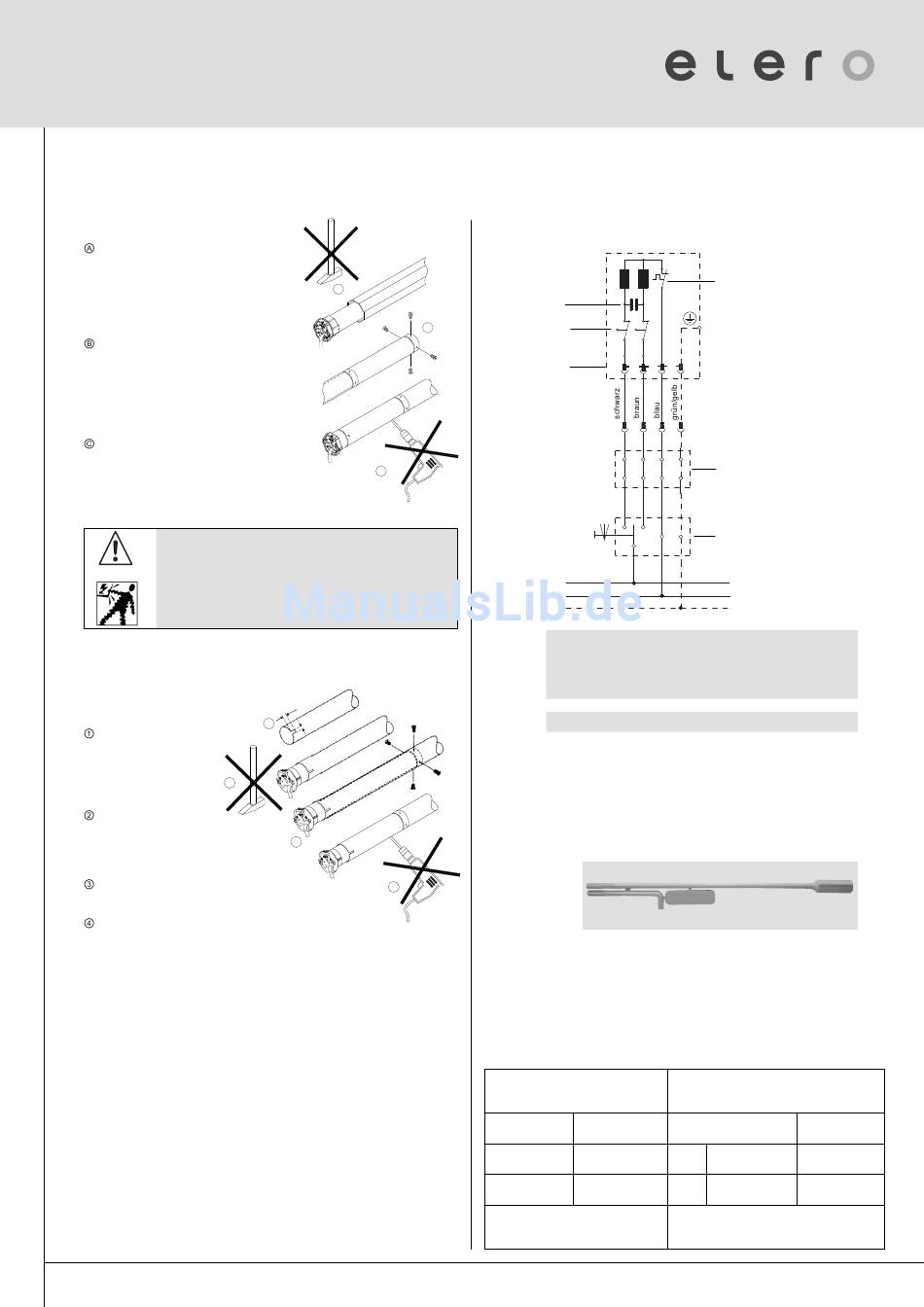

elero VariEco Montageanleitung Seite 2

Anschluss und Auslieferzustand
Einbau in Profilrohre
Antrieb mit passendem Adapter
und Endschalter mitnahme ring in
das Profilrohr einschieben.
Das Motorkabel geschützt verlegen,
um ein Streifen des Behangs zu
verhindern; nicht knicken.
Das Gegenlager gegen axiale
Verschiebung sichern,
z. B. Achsträger verschrauben
oder vernieten.
Antrieb im Motorlager axial
sichern!
Behang auf der Welle befestigen!
Kann der Behang nur an einer
verdrehten Wickelwelle befestigt werden,
fahren Sie den Behang in AB-Richtung.
Verletzungsgefahr durch Stromschlag.
Warnung!
Nicht im Bereich des Antriebs bohren!
Wellenmontage
Einbau in Profilrohre
Rundrohre am Rohrende
auf der Antriebsseite
ausklinken
(Breite 4 mm,
2
Länge 16 mm)!
Antrieb einschieben
(nicht einschlagen!),
dass der Mitnahmekeil
in der Ausklinkung sitzt.
Kupplung (Adapter) verschrauben
oder vernieten!
Behang auf der Welle befestigen!
Kann der Behang nur an einer verdrehten Wickelwelle
befestigt werden, fahren Sie den Behang in AB-Richtung.
Sichern Sie das Gegenlager gegen axiale Verschiebung, indem
Sie den Achsträger vernieten oder verschrauben.
Beachten Sie vor der Montage:
• Der Antrieb ist nur in eingebautem Zustand funktionsfähig.
• Die Endlage darf nicht auf einen mechanischen Anschlag
eingestellt werden.
• Anschlussarbeiten nur in spannungsfreiem Zustand durchführen.
• Nicht im Bereich des Rohrmotors bohren!
• Motorstecker nicht bei anliegender Spannung einstecken.
2 | DE
A
B
C
1
3
4
© elero GmbH
Anschlussbeispiel VariEco Rohrmotor 230 V/50 Hz
Kondensator
Begrenzungs-
endschalter
Gerätestecker
1 0 2
Netz 230V/50Hz
L1
N
PE
Hinweis:
Die Motor ansteuerungen in Auf-/Ab-Richtung müssen
gegen einander verriegelt sein.
Es ist eine Umschalt verzögerung von mindestens
0,5 Sek. zu gewährleisten.
Hinweis:
Parallelschaltung nur mit Trennrelais möglich.
Endschaltereinstellung
Der maximale Endschalterbereich beträgt bei VariEco 35
Achsumdrehungen.
Einstellhilfe
Einstellhilfe
13 116.3801
Technische Daten
Siehe Dokument Technische Daten.
Typschild
Produkt-
Typ
bezeichnung
Artikel-Nr. I.cl
Kurzbetriebs-
Serien-Nr.
zeit
Wicklungsthermostat
Abzweigdose
(außerhalb des
Rollladenkastens)
Schalterdose
Fertigungs-
V und Hz
datum
W Nm Drehzahl
A Schutzklasse –
