elero VariEco Montageanleitung Seite 3

Endschaltereinstellung
Hinweise für die Fehlersuche
Einstellung der oberen Endlage
(Feinjustierung oder Endlagenveränderung)
1. Lassen Sie den Antrieb ganz in „Ab"-Richtung laufen.
2. Befestigen Sie den Behang auf der Welle.
3. Drücken Sie die AUF-Taste am Montagekabel und halten Sie
diese gedrückt.

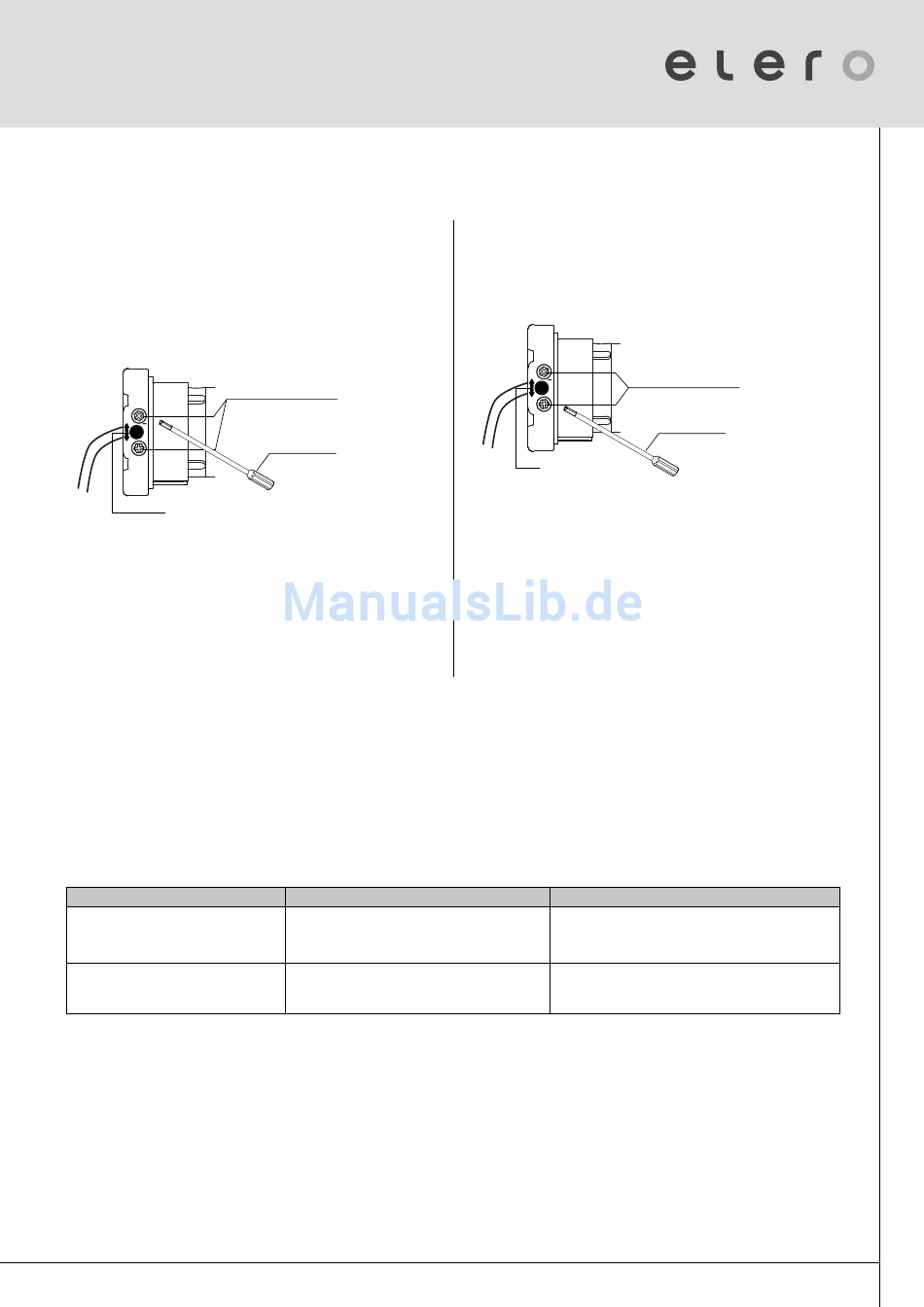

Endschaltereinstell-
schrauben
+
-
+
Laufrichtungspfeil
4. Drehen Sie mit der Einstellhilfe die
Endschaltereinstellschraube AUF in + oder – Richtung bis Sie
die endgültige Endlage erreichen.
Eine Umdrehung der Endschaltereinstellschraube entspricht
ca. 60° der Wickelwellenumdrehung.
Kontrolle der Endlagen
Lassen Sie den Antrieb in beide Richtungen laufen, bis der Endschalter abschaltet.
Instandhaltung und Reinigung
Das Gerät ist wartungsfrei.
Fehlersuche
Fehler
• Antrieb schaltet nicht über die
Endschalter in den Endlagen ab
• Antrieb reagiert nicht
• Antrieb reagiert nicht
Entsorgung
Nach dem Auspacken Verpackung nach den geltenden Vorschriften entsorgen.
Nach dem letzten Gebrauch: Gerät nach den geltenden Vorschriften entsorgen.
Einstellhilfe
Mögliche Ursache
• Endschalterring wird nicht angetrieben
• Endschalter nicht eingestellt
• Falschanschluss
• Thermostat hat angesprochen
© elero GmbH
Einstellung der unteren Endlage
(Feinjustierung oder Endlagenveränderung)
1. Drücken Sie die AB-Taste am Montagekabel und halten Sie
diese gedrückt.
Endschaltereinstell-
+
schrauben
-
+
Laufrichtungspfeil
2. Drehen Sie mit der Einstellhilfe die
Endschaltereinstellschraube AB in + oder – Richtung bis Sie
die endgültige Endlage erreichen.
Eine Umdrehung der Endschaltereinstellschraube entspricht
ca. 60° Wickelwellenumdrehung.
Durch die Laufrichtungspfeile ist die Zuordnung der Endschalter-
schrauben mit 4 mm Innensechskant für die jeweilige
Laufrichtung ersichtlich.
minus (–) = kürzerer Laufweg
plus (+) = größerer Laufweg
• Montage richtigstellen und Endschalter
über Endschaltereinstellschrauben einstellen
• Endschalter einstellen
• Anschluss richtigstellen
• Antrieb abkühlen (mind. 15 Minuten)
Einstellhilfe
Behebung
DE | 3
