elero JA Soft-Top Bedienungsanleitung

DE
Jalousieantrieb JA Soft-Top
Antriebsfunktionen
• Jalousieantrieb mit elektrisch einstellbaren Endlagen.
• Schnelle Inbetriebnahme mit nur einer Fahrt möglich.
Behangschutz (über Drehmomentabschaltung)
• Bei zwangsgeführten Jalousien (Ketten- bzw.
Zahnriemenführung): Auf- und Abrichtung
• Bei Jalousien mit Bändern: Nur bedingt in Aufrichtung
• Endlagenprogrammierung über elero-Montagekabel
Art.-Nr. 23 246.0001.
Auslieferzustand
Der Antrieb steht in der unteren Endlage und ist im
Werksinbetriebnahmemodus.
Wichtige Sicherheitshinweise!
Befolgen Sie nachfolgende Anweisungen.
Verletzungsgefahr durch Stromschlag.
Anschlüsse am 230 V Netz müssen durch eine
Warnung!
autorisierte Fachkraft erfolgen.
Die Vorschriften der örtlichen Energieversorgungs-
unternehmen, sowie die Bestimmungen für nasse und
feuchte Räume nach VDE 0100, sind beim Anschluss
einzuhalten.
Verwenden Sie nur unveränderte elero-Originalteile.
Der Antrieb darf nur für Innen- oder Außenjalousien
verwendet werden.
Zweckentfremdeter Gebrauch nur nach Rücksprache
mit dem Hersteller!
Halten Sie Personen solange von der Anlage fern, bis
diese still steht.
Bei Arbeiten an der Anlage (Wartung, Fenster putzen)
trennen Sie stets die Anlage vom Versorgungsnetz.

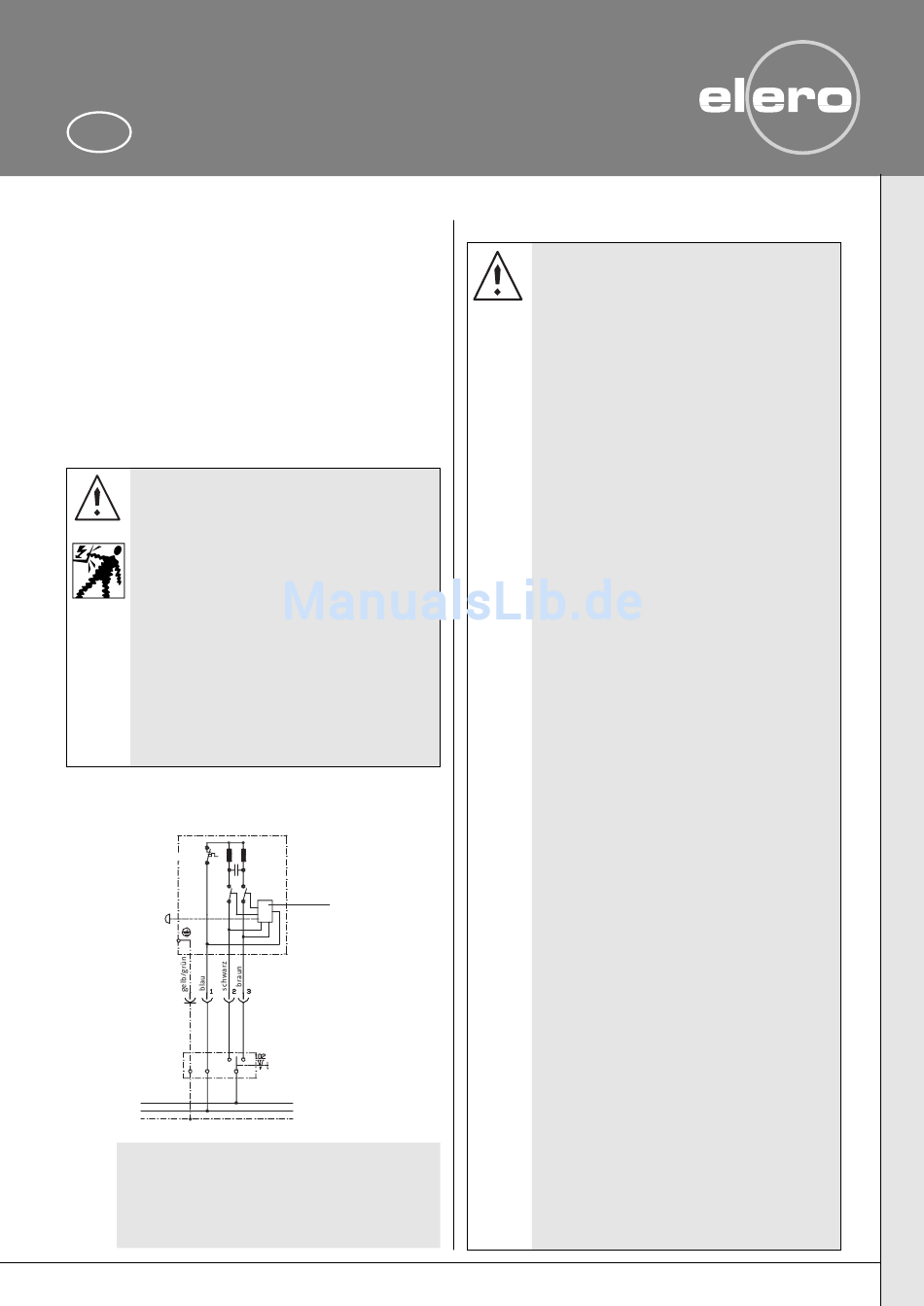

Anschlussbeispiel
1 Jalousieantrieb
Thermostat
Auflaufpilz
PE N V
Netz 230V/50Hz
L1
N
PE
Hinweis: Schalter, Taster (Lichtschalter) oder Schaltungen, die
gleichzeitig einen Auf- und Ab-Befehl ermöglichen, dürfen
nicht angeschlossen werden.
Bei Drehrichtungsänderung muss der Antrieb mindestens
0,5 Sek. spannungslos sein.
Parallelschaltung nur mit Trennrelais möglich!
Konden-
sator
Elektronik
U
Nur verriegelte Jalousieschalter
oder -taster verwenden!
Montage
Befolgen Sie die nachfolgenden Montagehinweise!
– Der Antrieb muss so befestigt werden, dass er keine
Gefahr für Personen darstellt.
– Bevor der Antrieb installiert wird, müssen alle nicht
Warnung!
benötigten Leitungen und Einrichtungen, die für den
Betrieb nicht erforderlich sind, entfernt werden.
– Bei der Installation, beim Betrieb und wenn Arbeiten
an der Anlage durchgeführt werden,
muss die Möglichkeit einer allpoligen Trennung vom
Netz bestehen (Hirschmannstecker und
Hirschmannkupplung oder ein zweipoliger Schalter
mit min. 3 mm Kontaktöffnungsweite oder
allpoliger Hauptschalter).
– Wird der Antrieb mit einem Schalter mit
AUS-Voreinstellung (Totmann) gesteuert, muss der
Taster über 1,50 m Höhe angebracht werden und
von den beweglichen Teilen getrennt sein.
Der Fahrbereich der Anlagen muss während des
Betriebs einsehbar sein.
– Bewegliche Teile in einem Antrieb müssen
unterhalb 2,5 m geschützt werden.
– Für Antriebe ohne angetriebenes Teil muss das
Bemessungs-Drehmoment und die Bemessungs-
Betriebsdauer mit den Eigenschaften der
angetriebenen Teile übereinstimmen.
Bitte beachten Sie die technischen Daten auf dem
Typenschild.
– Jalousie-Antriebe
• sind nach DIN EN 60335 (VDE 0700) geprüft und
haben die Schutzart „Spritzwasser geschützt"
• sind nach DIN EN 55014 (VDE 0875) und
DIN EN 61000 (VDE 0838) und auf das
VDE EMV-Zeichen zertifiziert.
Der Anscluss von 2 oder mehreren Jalousieschaltern
ist nur mit
• einer Zentral- oder Dezentralsteuerung oder
• einem mehrpoligen verriegelnden Jalousieschalter
möglich (fordern sie hierzu die Steuerungs-
unterlagen an).
– Antriebe, welche mit einer Netzanschlussleitung –
schwarze Gummischlauchleitung H05RR-F
(Kurzzeichen 60245 IEC 53) zur Verlegung im Freien
geliefert werden, dürfen nur durch den gleichen
Leitungstyp, geliefert vom Hersteller des Antriebs,
ersetzt werden.
– Der Antrieb darf nur so eingebaut werden, dass er
keiner direkten Witterung ausgesetzt ist
– Beachten Sie die technischen Daten des Motors.
– Halten Sie Kinder von Steuerung und Fernsteuerung
fern.
– Beim Einbau der JA-Antriebe in Anlagen, Geräte oder
Maschinen muss der Weiterverarbeiter darauf ach-
ten, dass die EMV weiterhin eingehalten werden.
– Die Anlage ist in regelmäßigen Intervallen auf
Verschleiß oder Beschädigung zu prüfen.
– Antriebe nicht in explosionsgefährdeter Umgebung
oder in mobile Einrichtungen (z. B. Fahrzeuge) ein-
bauen.
– Der Behangschutz ist nur an mechanisch einwand-
freien Anlagen möglich. Verschleiss und Material-
ermüdung können die Funktion beeinträchtigen.
Hinweis
Bei falschem Elektroanschluss, bei unsachgemäßer
Montage sowie bei Reparaturen und bei Eingriffen
und Veränderungen durch nicht autorisierte Stellen,
erlischt die Garantie!
