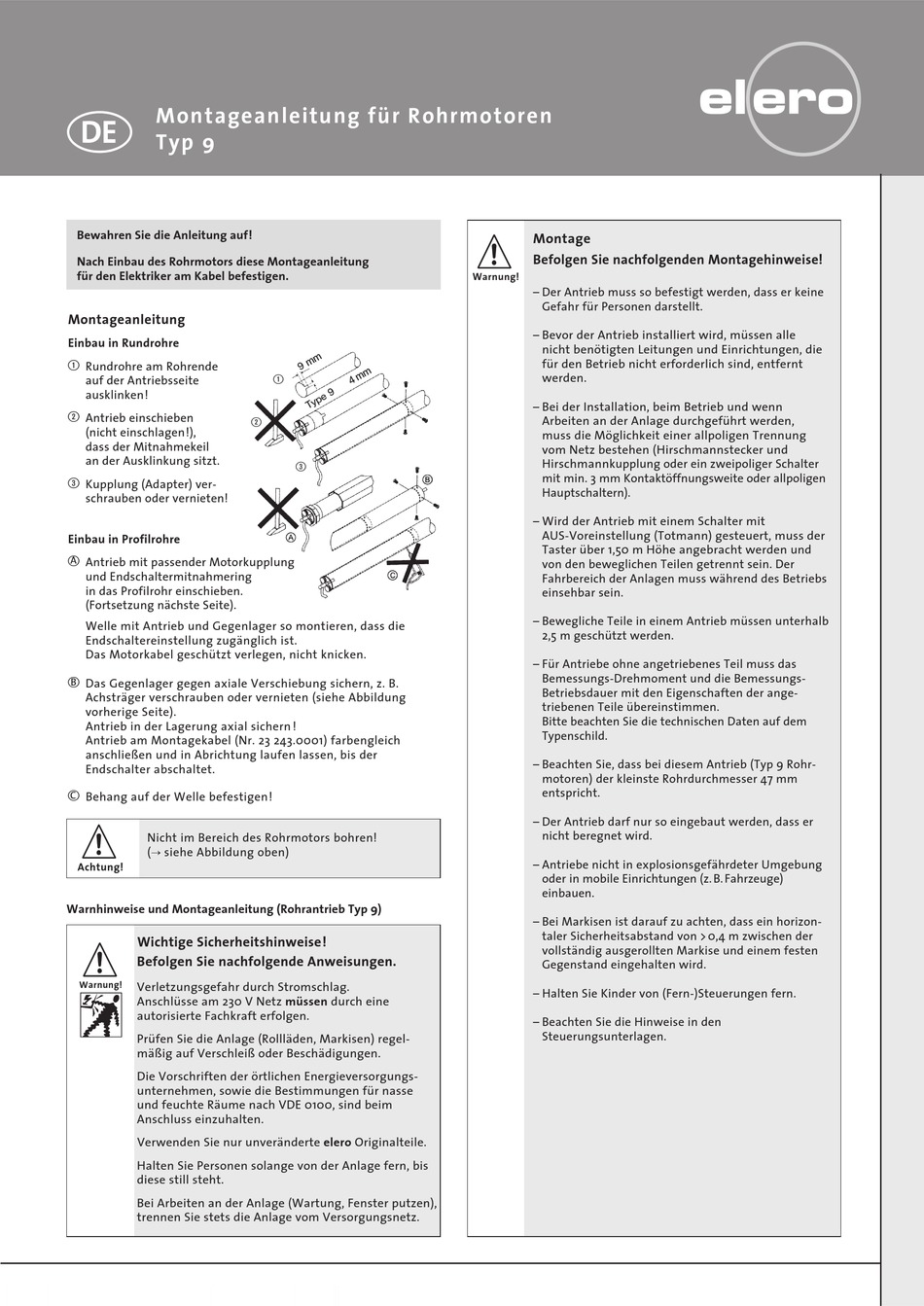

elero 9 Serie Montageanleitung

Montageanleitung für Rohrmotoren
DE
Typ 9
Bewahren Sie die Anleitung auf!
Nach Einbau des Rohrmotors diese Montageanleitung
für den Elektriker am Kabel befestigen.
Montageanleitung
Einbau in Rundrohre
1
Rundrohre am Rohrende
auf der Antriebsseite
ausklinken!
2
Antrieb einschieben
(nicht einschlagen!),
dass der Mitnahmekeil
an der Ausklinkung sitzt.
3
Kupplung (Adapter) ver-
schrauben oder vernieten!
Einbau in Profilrohre
˜
A
Antrieb mit passender Motorkupplung
und Endschaltermitnahmering
in das Profilrohr einschieben.
(Fortsetzung nächste Seite).
Welle mit Antrieb und Gegenlager so montieren, dass die
Endschaltereinstellung zugänglich ist.
Das Motorkabel geschützt verlegen, nicht knicken.
˜
B Das Gegenlager gegen axiale Verschiebung sichern, z. B.
Achsträger verschrauben oder vernieten (siehe Abbildung
vorherige Seite).
Antrieb in der Lagerung axial sichern !
Antrieb am Montagekabel (Nr. 23 243.0001) farbengleich
anschließen und in Abrichtung laufen lassen, bis der
Endschalter abschaltet.
˜
C
Behang auf der Welle befestigen!
Nicht im Bereich des Rohrmotors bohren!
(A siehe Abbildung oben)
Achtung!
Warnhinweise und Montageanleitung (Rohrantrieb Typ 9)
Wichtige Sicherheitshinweise!
Befolgen Sie nachfolgende Anweisungen.
Warnung!
Verletzungsgefahr durch Stromschlag.
Anschlüsse am 230 V Netz müssen durch eine
autorisierte Fachkraft erfolgen.
Prüfen Sie die Anlage (Rollläden, Markisen) regel-
mäßig auf Verschleiß oder Beschädigungen.
Die Vorschriften der örtlichen Energieversorgungs-
unternehmen, sowie die Bestimmungen für nasse
und feuchte Räume nach VDE 0100, sind beim
Anschluss einzuhalten.
Verwenden Sie nur unveränderte elero Originalteile.
Halten Sie Personen solange von der Anlage fern, bis
diese still steht.
Bei Arbeiten an der Anlage (Wartung, Fenster putzen),
trennen Sie stets die Anlage vom Versorgungsnetz.
1
2
3
Montage
Befolgen Sie nachfolgenden Montagehinweise!
Warnung!
– Der Antrieb muss so befestigt werden, dass er keine
Gefahr für Personen darstellt.
– Bevor der Antrieb installiert wird, müssen alle
nicht benötigten Leitungen und Einrichtungen, die
für den Betrieb nicht erforderlich sind, entfernt
werden.
– Bei der Installation, beim Betrieb und wenn
Arbeiten an der Anlage durchgeführt werden,
muss die Möglichkeit einer allpoligen Trennung
vom Netz bestehen (Hirschmannstecker und
Hirschmannkupplung oder ein zweipoliger Schalter
mit min. 3 mm Kontaktöffnungsweite oder allpoligen
Hauptschaltern).
– Wird der Antrieb mit einem Schalter mit
AUS-Voreinstellung (Totmann) gesteuert, muss der
Taster über 1,50 m Höhe angebracht werden und
von den beweglichen Teilen getrennt sein. Der
Fahrbereich der Anlagen muss während des Betriebs
einsehbar sein.
– Bewegliche Teile in einem Antrieb müssen unterhalb
2,5 m geschützt werden.
– Für Antriebe ohne angetriebenes Teil muss das
Bemessungs-Drehmoment und die Bemessungs-
Betriebsdauer mit den Eigenschaften der ange-
triebenen Teile übereinstimmen.
Bitte beachten Sie die technischen Daten auf dem
Typenschild.
– Beachten Sie, dass bei diesem Antrieb (Typ 9 Rohr-
motoren) der kleinste Rohrdurchmesser 47 mm
entspricht.
– Der Antrieb darf nur so eingebaut werden, dass er
nicht beregnet wird.
– Antriebe nicht in explosionsgefährdeter Umgebung
oder in mobile Einrichtungen (z. B. Fahrzeuge)
einbauen.
– Bei Markisen ist darauf zu achten, dass ein horizon-
taler Sicherheitsabstand von > 0,4 m zwischen der
vollständig ausgerollten Markise und einem festen
Gegenstand eingehalten wird.
– Halten Sie Kinder von (Fern-)Steuerungen fern.
– Beachten Sie die Hinweise in den
Steuerungsunterlagen.
