elero CSM-868 Bedienungsanleitung

Markisenantrieb CSM-868
Gerätefunktionen:
• Elektronische Endabschaltung und integrierter Funkempfänger.
• Der Antrieb wird im Programmiermodus ausgeliefert.
• Die Antriebe können auf zwei Arten in Betrieb genommen
werden.
• Montagekabel
• Eingelernter Funksender.
• Nach Abspeicherung der Endlage fährt der Antrieb mit reduzier-
tem Drehmoment auf den oberen Anschlag und entlastet das
Markisentuch mit einer kurzen Gegenbewegung.

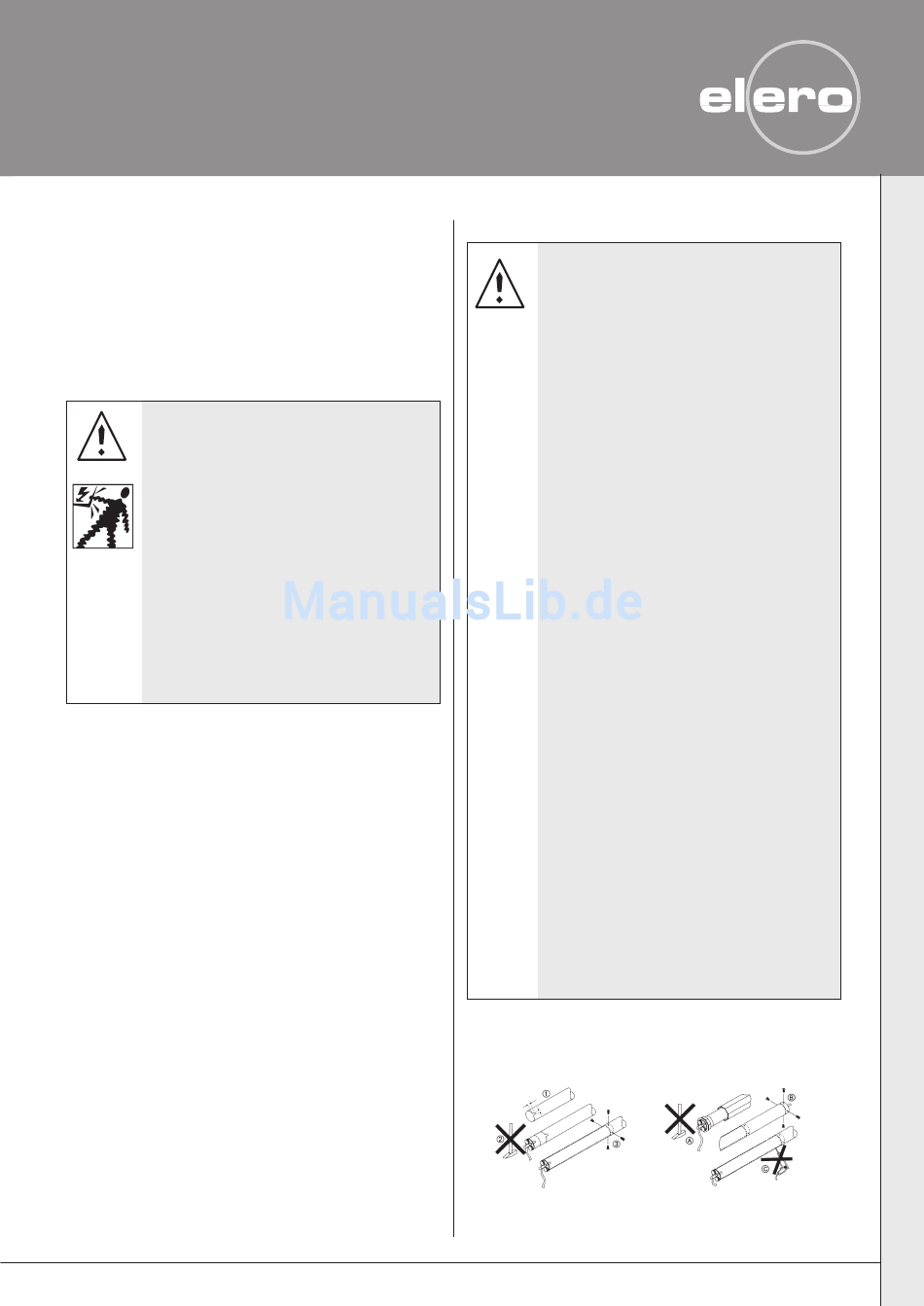

Wichtige Sicherheitshinweise!
Befolgen Sie nachfolgende Anweisungen.
Verletzungsgefahr durch Stromschlag.
Anschlüsse am 230 V Netz müssen durch eine
Warnung!
autorisierte Fachkraft erfolgen.
Prüfen Sie die Anlage (Markise) regelmäßig auf
Verschleiß oder Beschädigungen.
Die Vorschriften der örtlichen
Energieversorgungsunternehmen, sowie die
Bestimmungen für nasse und feuchte Räume nach
VDE 0100, sind beim Anschluss einzuhalten.
Verwenden Sie nur unveränderte elero-
Originalteile.
Halten Sie Personen solange von der Anlage fern,
bis diese still steht.
Bei Arbeiten an der Anlage (Wartung) trennen Sie
stets die Anlage vom Versorgungsnetz.
Bestimmungsgemäße Verwendung
• Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit
einem erhöhtem Störungsfaktor betrieben werden dürfen.
(z. B. Krankenhäuser, Flughäfen . . .).
• Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei
denen eine Funktionsstörung in Hand-/Wandsender oder Empfänger
keine Gefahr für Personen, Tiere oder Sachen darstellt oder dieses
Risiko durch andere Sicherheitseinrichtungen abgedeckt ist.
• Der Betreiber genießt keinerlei Schutz vor Störungen durch ande-
re Funkmeldeanlagen und Endeinrichtungen (z. B. auch durch
Funkanlagen), die ordnungsgemäß im gleichen Frequenzbereich
betrieben werden.
• Funkempfänger nur mit vom Hersteller zugelassenen Geräten
und Anlagen verbinden.
Optimale Nutzung des Funksignals
• Antenne nicht knicken.
• Antenne nicht kürzen oder verlängern.
• Bei schlechtem Empfang, Lage der Antenne verändern.
• Antenne möglichst frei verlegen.
Beachten Sie vor der Montage:
• Der Antrieb ist nur in eingebautem Zustand funktionsfähig.
• Die Markise benötigt einen festen oberen Anschlag.
• Anschlussarbeiten nur in spannungsfreiem Zustand durch-
führen.
• Nicht im Bereich des Rohrmotors bohren!
• Motorstecker nicht bei anliegender Spannung einstecken.
Montage
Befolgen Sie die nachfolgenden Montagehinweise!
• Der Antrieb muss so befestigt werden, dass er keine
Gefahr für Personen darstellt.
Warnung!
• Bevor der Antrieb installiert wird, müssen alle
nicht benötigten Leitungen und Einrichtungen, die
für den Betrieb nicht erforderlich sind, entfernt
werden.
• Bei der Installation, beim Betrieb und wenn
Arbeiten an der Anlage durchgeführt werden,
muss die Möglichkeit einer allpoligen Trennung
vom Netz bestehen (Hirschmannstecker und
Hirschmannkupplung oder ein zweipoliger
Schalter mit min. 3 mm Kontaktöffnungsweite
oder allpoliger Hauptschalter).
• Wird der Antrieb mit einem Schalter mit AUS-
Voreinstellung (Totmann) gesteuert, muss der
Taster über 1,50 m Höhe angebracht werden und
von den beweglichen Teilen getrennt sein. Der
Fahrbereich der Anlagen muss während des
Betriebs einsehbar sein.
• Bewegliche Teile in einem Antrieb müssen unter-
halb 2,5 m geschützt werden.
• Für Antriebe ohne angetriebenes Teil muss das
Bemessungs-Drehmoment und die Bemessungs-
Betriebsdauer mit den Eigenschaften der ange-
triebenen Teile übereinstimmen.
Bitte beachten Sie die technischen Daten auf dem
Typenschild.
• Beachten Sie, dass bei diesem Antrieb (Typ 8 und 9
und 11 Rohrmotoren) der kleinste Rohrinnendurch-
messer 36 mm, 47 mm und 60 mm entspricht.
• Der Antrieb darf nur so eingebaut werden, dass er
nicht beregnet wird.
• Antriebe nicht in explosionsgefährdeter
Umgebung oder in mobile Einrichtungen
(z. B. Fahrzeuge) einbauen.
• Bei Markisen ist darauf zu achten, dass ein
horizontaler Sicherheitsabstand von > 0,4 m
zwischen der vollständig ausgerollten Markise
und einem festen Gegenstand eingehalten wird.
• Halten Sie Kinder von (Fern-)Steuerungen fern.
• Beachten Sie die Hinweise in den
Steuerungsunterlagen.
Wellenmontage
Sichern Sie das Gegenlager gegen axiale Verschiebung, indem Sie
den Achsträger vernieten oder verschrauben.
