elero VariEco-868 Montageanleitung

Rollladen- und Markisenantrieb VariEco-868
Bewahren Sie die Anleitung auf!
Nach Einbau des Rohrmotors diese Montageanleitung
für den Elektriker am Kabel befestigen.
Gerätefunktionen:
• Spindelendschalterantrieb mit integriertem Funkempfänger.
• Inbetriebnahme des Antriebs mit Montagekabel oder
Funksender.
Bestimmungsgemäße Verwendung
• Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit
einem erhöhtem Störungsfaktor betrieben werden dürfen.
(z. B. Krankenhäuser, Flughäfen . . .).
• Die Fernsteuerung ist nur für Geräte und Anlagen zulässig,
bei denen eine Funktionsstörung in Hand-/Wandsender oder
Empfänger keine Gefahr für Personen, Tiere oder Sachen dar-
stellt oder dieses Risiko durch andere Sicherheitseinrichtungen
abgedeckt ist.
• Der Betreiber genießt keinerlei Schutz vor Störungen durch
andere Funkmeldeanlagen und Endeinrichtungen (z. B.
auch durch Funkanlagen), die ordnungsgemäß im gleichen
Frequenzbereich betrieben werden.
• Funkempfänger nur mit vom Hersteller zugelassenen Geräten
und Anlagen verbinden.
Optimale Nutzung des Funksignals
• Antenne nicht knicken.
• Antenne nicht kürzen oder verlängern.
• Bei schlechtem Empfang, Lage der Antenne verändern.
• Antenne möglichst frei verlegen.
• Der Mindestabstand zwischen zwei Funkantrieben muss
min. 15 cm betragen.
Beachten Sie vor der Montage:
• Die Endlage darf nicht auf einen mechanischen Anschlag
eingestellt werden.
• Der Antrieb ist nur in eingebautem Zustand funktionsfähig.
• Anschluss nur im spannungsfreien Zustand.
• Motorstecker nicht bei anliegender Spannung einstecken.
• Der Behang muss auf der Wickelwelle befestigt werden.
• Nicht im Bereich des Rohrmotors bohren!
• Das Profilrohr muss genug Abstand zum Motorrohr aufweisen.
Montage
Befolgen Sie die nachfolgenden Montage hinweise!
– Der Antrieb muss so befestigt werden, dass er keine
Gefahr für Personen darstellt.
– Bevor der Antrieb installiert wird, müssen alle nicht
Warnung!
benötigten Leitungen und Einrichtungen, die für den
Betrieb nicht erforderlich sind, entfernt werden.
– Bei der Installation, beim Betrieb und wenn Arbeiten
an der Anlage durchgeführt werden, muss die
Möglichkeit einer allpoligen Trennung vom Netz
be stehen (Hirschmannstecker und Hirschmannkupplung
oder ein zweipoliger Schalter mit min. 3 mm Kontakt-
öffnungsweite oder allpoliger Hauptschalter).
– Wird der Antrieb mit einem Schalter mit
AUS-Voreinstellung (Totmann) ge steuert, muss der
Taster über 1,50 m Höhe angebracht werden und von
den beweglichen Teilen getrennt sein.
Der Fahrbereich der Anlagen muss während des
Betriebs einsehbar sein.
– Bewegliche Teile in einem Antrieb müssen unterhalb
2,5 m geschützt werden.
– Bemessungs-Drehmoment und Bemessungs-
Betriebsdauer müssen auf die Anforderungen des
angetriebenen Produkts abgestimmt sein.
– Bitte beachten Sie die technischen Daten auf dem
Typenschild.
– Beachten Sie, dass bei diesem Antrieb (Typ M und L
Rohrmotoren) der kleinste Rohrinnendurch messer
46 mm und 56 mm entspricht.
– Der Antrieb darf nur so eingebaut werden, dass er nicht
beregnet wird.
– Antriebe nicht in explosionsgefährdeter Umgebung oder
in mobile Einrichtungen (z. B. Fahrzeuge) einbauen.
– Dieses Gerät ist nicht dafür bestimmt, durch Personen
(einschließlich Kinder) mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mangels
an Erfahrung und/oder mangels Wissen benutzt zu
werden, es sei denn, sie werden durch eine für ihre
Sicherheit zuständige Person beaufsichtigt oder erhielten
von ihr Anweisungen, wie das Gerät zu benutzen ist.
– Kinder sollten beaufsichtigt werden, um sicherzustellen,
dass sie nicht mit dem Gerät spielen.

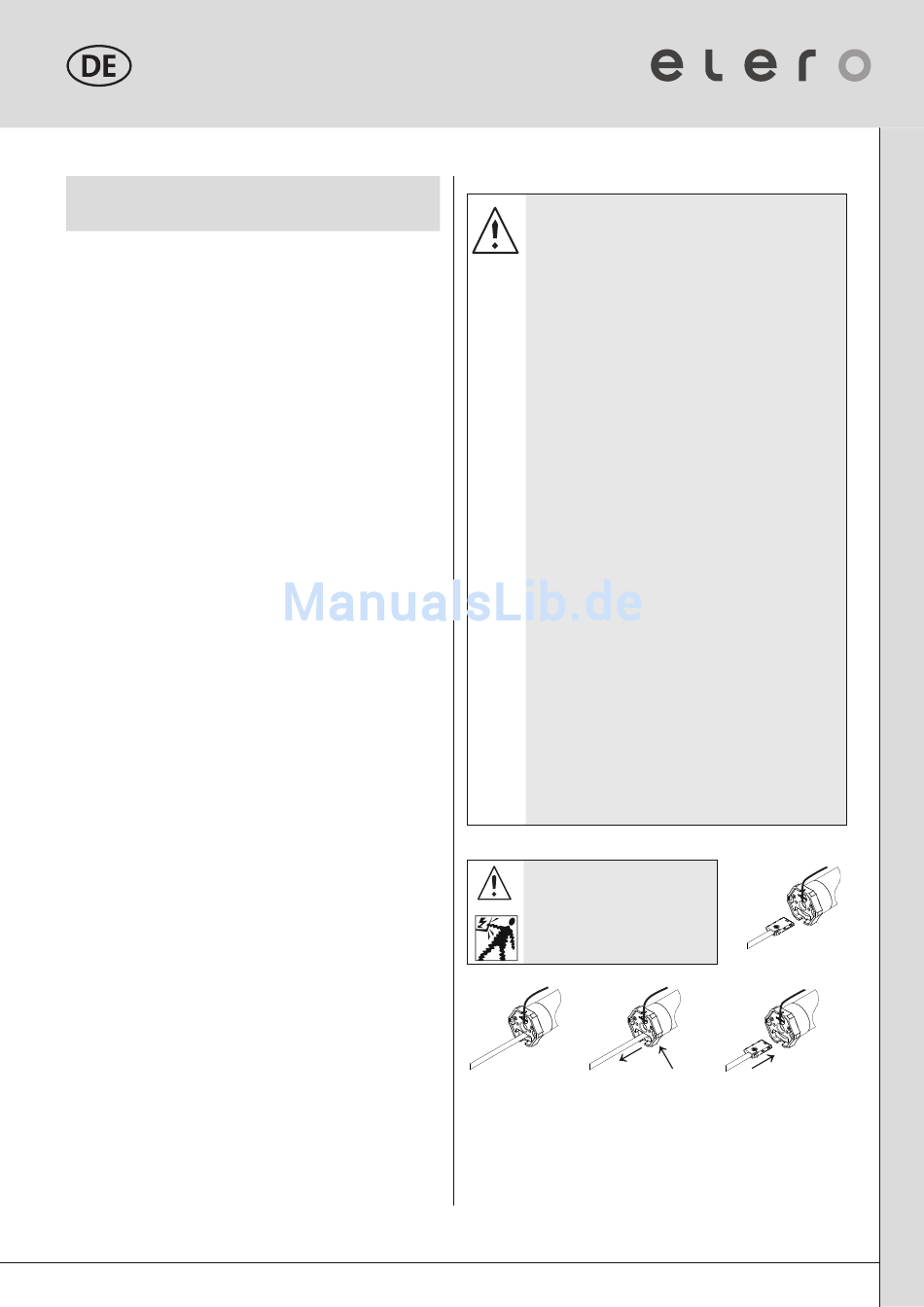

Entfernen des Gerätesteckers
Verletzungsgefahr durch
Stromschlag.
Bei ausgestecktem Geräte-
Warnung!
stecker muss die Antriebsleitung
spannungsfrei sein.
Lieferzustand Stecker entfernen
2
Gerätestecker entfernen
Antriebsleitung spannungsfrei schalten.
1. Mit Schraubendreher Verriege lung des Gerätesteckers zur
Leitung hin drücken.
2. Stecker abziehen.
Gerätestecker einführen
3. Stecker spannungsfrei einführen, bis Verriegelung einrastet.
