Vorarbeiten; Einbauort Heizgerät - Webasto Thermo Top C Einbauanleitung

Achtung!
- Batterie abklemmen und ausbauen!
- Druck im Kühlsystem ablassen!
- Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen
- Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen
- Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen
- Nur bei Diesel: Rotes Hinweisschild neben dem Duplikatsschild anbringen
- Tankdeckel öffnen, Tank belüften
- Tankdeckel wieder schließen
Innenraum
- Rahmen des Schalthebels bzw. des Wählhebels lösen
- Vordere Abdeckung der Mittelkonsole ausbauen
- Mittelkonsole vorne und hinten lösen
- Schwellerleiste und Sitzschienenabdeckungen Fahrerseite abbauen
- A-Säulenabdeckung Fahrerseite abbauen
- Untere Armaturenverkleidung Fahrerseite lösen
- Fußbodenbelag Fahrerseite ausbauen
- Blende der Heizungs- Klimabedieneinheit ausbauen
- Mittleres Lüftungsgitter am Armaturenbrett lösen / ausbauen
- Radioeinheit ausbauen
- Bedieneinheit Klima / Heizung ggf. Command ausbauen
Motorraum
- Kühlflüssigkeit ablassen und in geeignetem Behälter auffangen
(Ablasshahn vorne links am Kühler)
Nur Benzinmotoren
- Luftfilter mit Ansaugrohr ausbauen
Nur Dieselmotoren
- Scheibenwaschbehälter lösen
Außen
- Unterbodenabdeckung rechts und vorne links ausbauen
- Abstandhalter für Unterbodenabdeckungsbefestigung (vor dem Kraftstofftank) ausbauen
A-Klasse W/C169 und T245
3
1

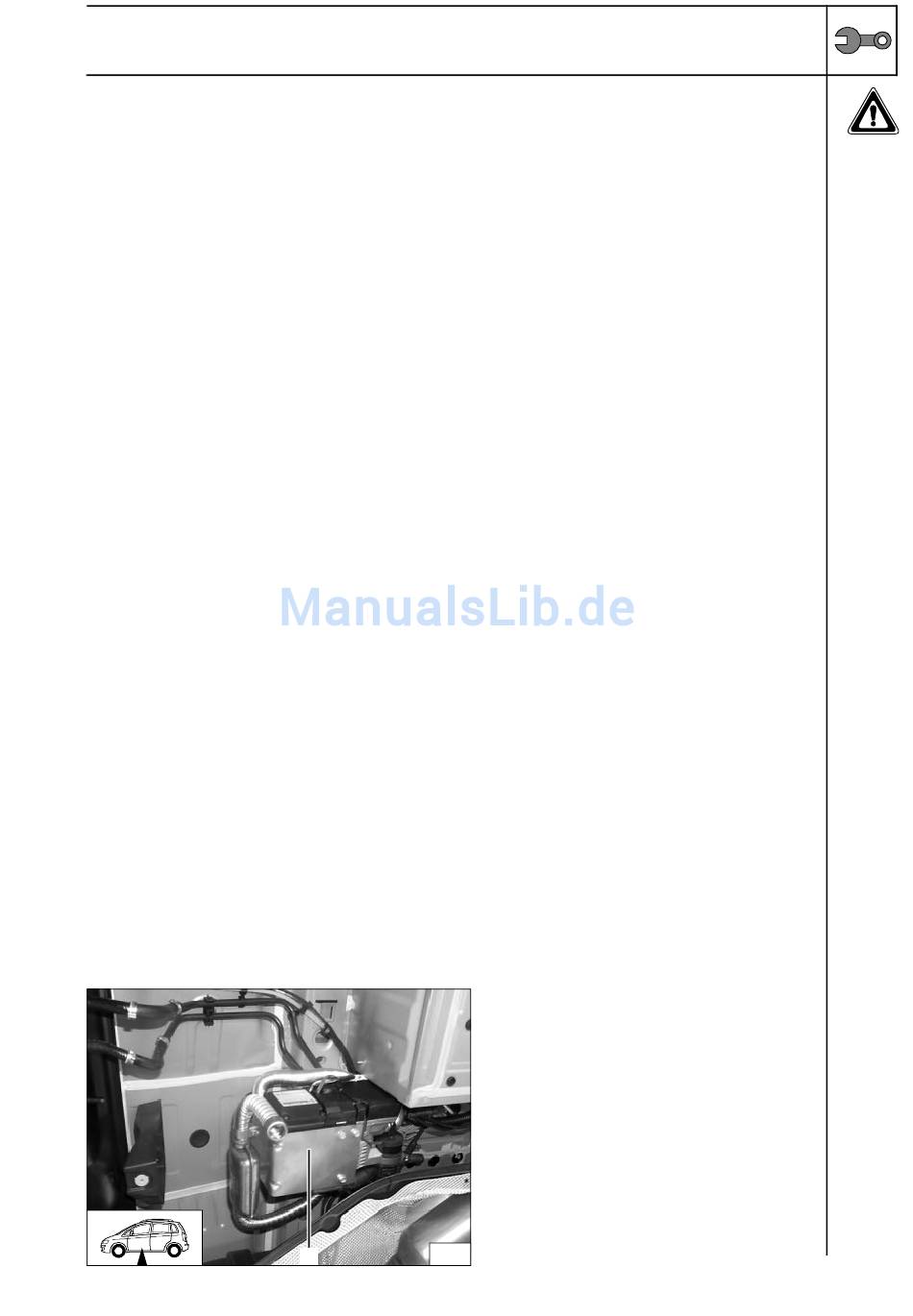

(1) Heizgerät
Abbildung zeigt Benzinfahrzeug
Vor-
arbeiten
Einbauort
Heizgerät
6
