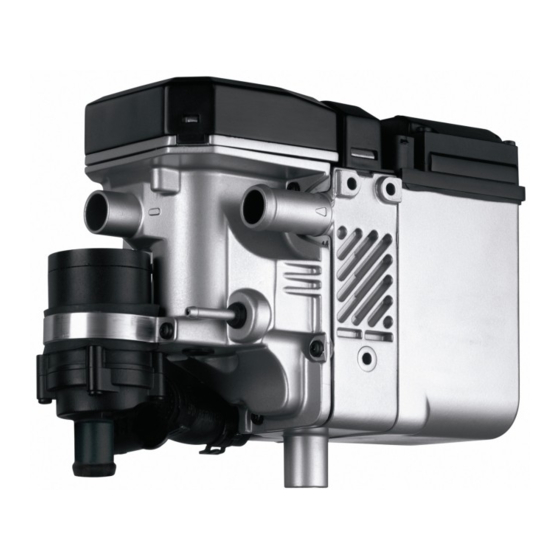

Wasser-Heizgerät
Zusatzheizung Thermo Top C
4
3
4
1
2
5

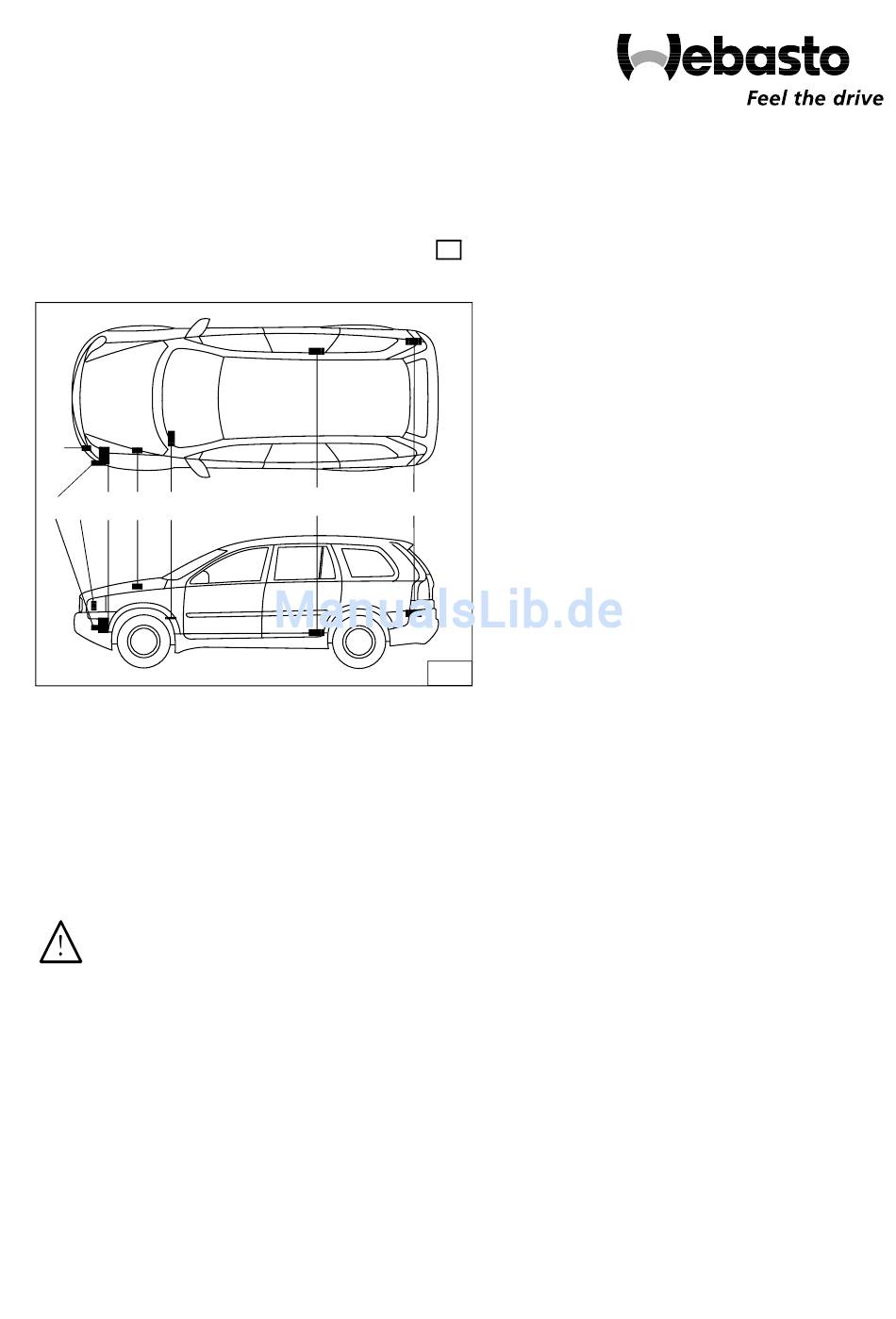

Legende zu Bild 1
1 Heizgerät Thermo Top C -D
2 Flachsicherungshalter und Spannungsteiler
3 Abgasschalldämpfer
4 Brennluftansaugleitung
5 Empfänger Telestart, Thermo Call
6 Dosierpumpe
7 Gateway-Steuergerät
ACHTUNG!
Warnung vor Gefahr :
Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann Feuer
verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren, wenn
Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen technischen
Fähigkeiten erworben haben und die für einen sachgerechten Einbau und Reparatur nötigen
technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
Ident.-Nr. 90 097 64A
e1
00 0002
6
7
1
Schutzgebühr 10.- Euro
Einbauanleitung
Volvo XC 90
bei serienmäßigem Zuheizer bzw. serienmäßiger
Standheizung
Diesel
ab Modelljahr 03
nur für Linkslenker
Gültigkeit siehe Seite 2
© Webasto AG
