W&T

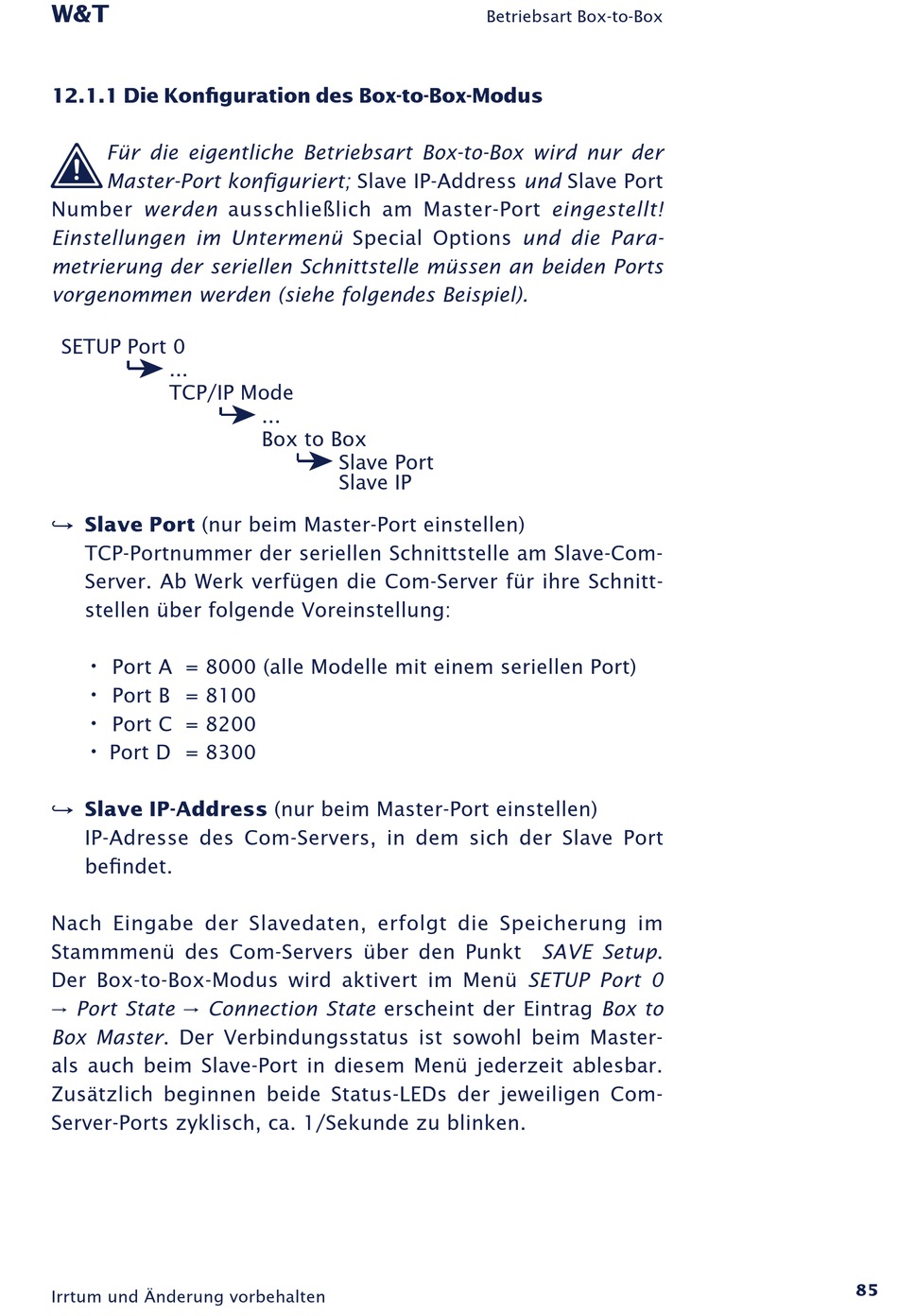

12�1�1 Die Konfiguration des Box-to-Box-Modus
1
Für die eigentliche Betriebsart Box-to-Box wird nur der
Master-Port konfiguriert; Slave IP-Address und Slave Port
Number werden ausschließlich am Master-Port eingestellt!
Einstellungen im Untermenü Special Options und die Para-
metrierung der seriellen Schnittstelle müssen an beiden Ports
vorgenommen werden (siehe folgendes Beispiel).
SETUP Port 0
...
TCP/IP Mode
n Slave Port (nur beim Master-Port einstellen)
TCP-Portnummer der seriellen Schnittstelle am Slave-Com-
Server. Ab Werk verfügen die Com-Server für ihre Schnitt-
stellen über folgende Voreinstellung:
•
Port A = 8000 (alle Modelle mit einem seriellen Port)
•
Port B = 8100
•
Port C = 8200
•
Port D = 8300
n Slave IP-Address (nur beim Master-Port einstellen)
IP-Adresse des Com-Servers, in dem sich der Slave Port
befindet.
Nach Eingabe der Slavedaten, erfolgt die Speicherung im
Stammmenü des Com-Servers über den Punkt SAVE Setup.
Der Box-to-Box-Modus wird aktivert im Menü SETUP Port 0
r Port State r Connection State erscheint der Eintrag Box to
Box Master. Der Verbindungsstatus ist sowohl beim Master-
als auch beim Slave-Port in diesem Menü jederzeit ablesbar.
Zusätzlich beginnen beide Status-LEDs der jeweiligen Com-
Server-Ports zyklisch, ca. 1/Sekunde zu blinken.
Irrtum und Änderung vorbehalten
...
Box to Box
Slave Port
Slave IP
Betriebsart Box-to-Box
85
