W&T
5�2

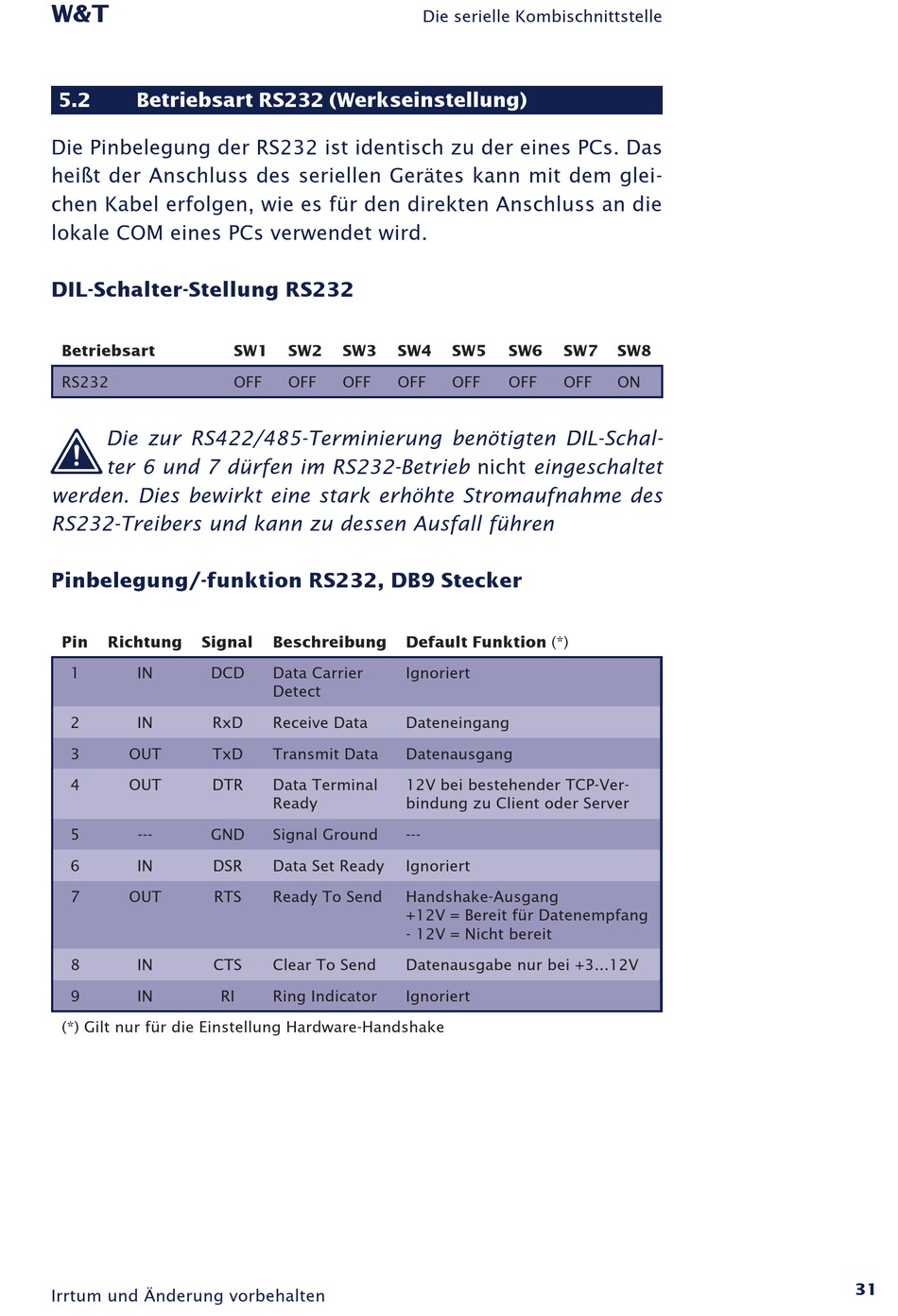

Betriebsart RS232 (Werkseinstellung)
Die Pinbelegung der RS232 ist identisch zu der eines PCs. Das
heißt der Anschluss des seriellen Gerätes kann mit dem glei-
chen Kabel erfolgen, wie es für den direkten Anschluss an die
lokale COM eines PCs verwendet wird.
DIL-Schalter-Stellung RS232
Betriebsart
RS232
1
Die zur RS422/485-Terminierung benötigten DIL-Schal-
ter 6 und 7 dürfen im RS232-Betrieb nicht eingeschaltet
werden. Dies bewirkt eine stark erhöhte Stromaufnahme des
RS232-Treibers und kann zu dessen Ausfall führen
Pinbelegung/-funktion RS232, DB9 Stecker
Pin
Richtung
Signal
1
IN
DCD
2
IN
RxD
3
OUT
TxD
4
OUT
DTR
5
---
GND
6
IN
DSR
7
OUT
RTS
8
IN
CTS
9
IN
(*) Gilt nur für die Einstellung Hardware-Handshake
Irrtum und Änderung vorbehalten
SW1
SW2
SW3
OFF
OFF
OFF
Beschreibung
Data Carrier
Detect
Receive Data
Transmit Data
Data Terminal
Ready
Signal Ground
Data Set Ready
Ready To Send
Clear To Send
RI
Ring Indicator
Die serielle Kombischnittstelle
SW4
SW5
SW6
SW7
OFF
OFF
OFF
OFF
Default Funktion (*)
Ignoriert
Dateneingang
Datenausgang
12V bei bestehender TCP-Ver-
bindung zu Client oder Server
---
Ignoriert
Handshake-Ausgang
+12V = Bereit für Datenempfang
- 12V = Nicht bereit
Datenausgabe nur bei +3...12V
Ignoriert
SW8
ON
31
