W&T
4�1
Ethernet-Anschluss
Die Com-Server LC verfügt über einen IEEE 802.3 und IEEE
802.3af (PoE) kompatiblen Netzwerkanschluss.
4�1�1
Link-Status
Der Link-Status wird durch die beiden, in der RJ45-Buchse in-
tegrierten LEDs signalisiert.
•
Link/Activity (grün)
ON signalisiert einen gültigen Link zu einem Hub/Switch-
Port. Bei Datenverkehr blinkt die LED.
•
Speed (gelb)
ON signalisiert einen 100MBit/s-Link (100BaseT). OFF ent-
spricht 10MBit/s (10BaseT)
4�1�2

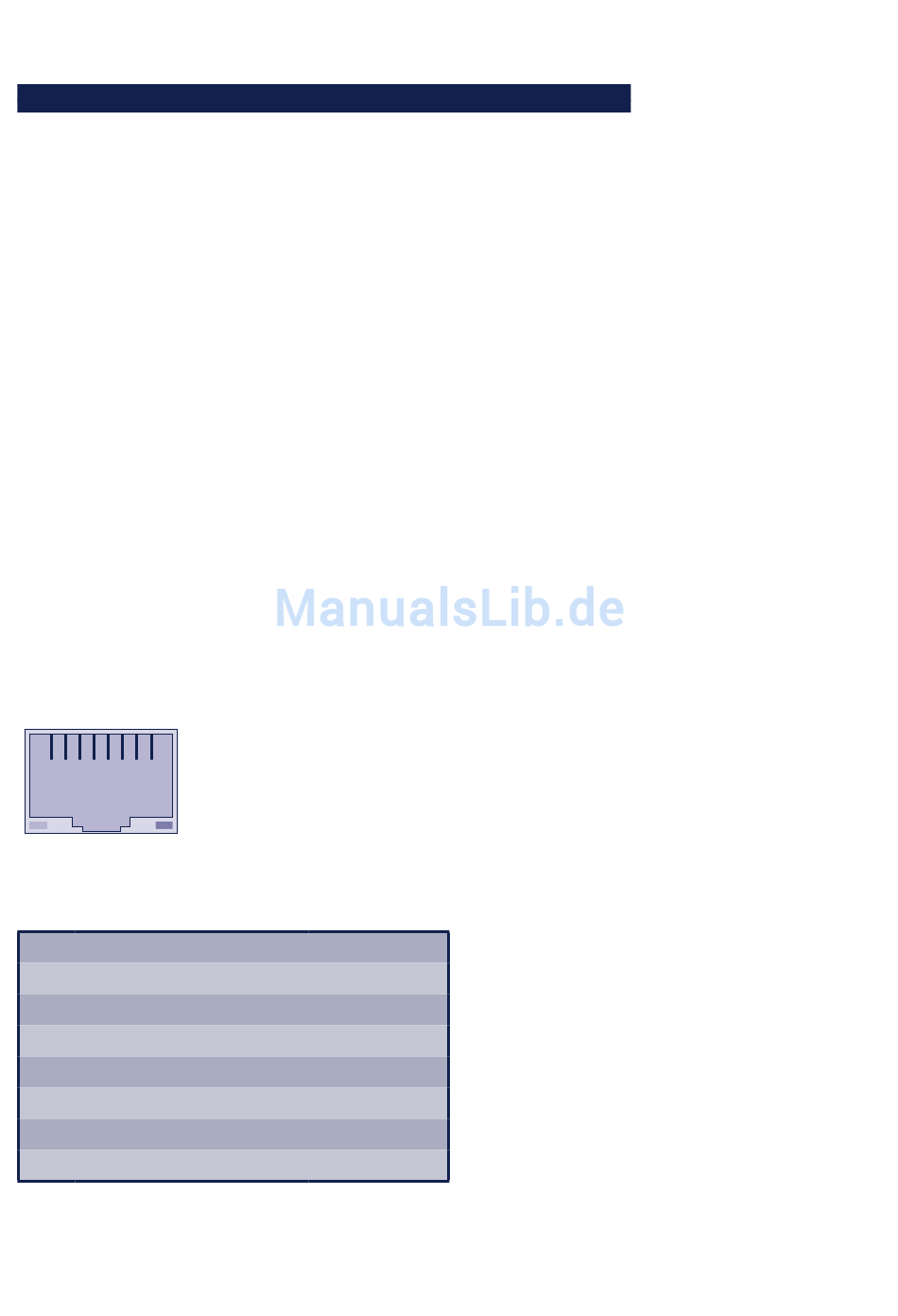

10/100BaseT auf RJ45
Als Netzwerkanschluss verfügt der Com-Server über einen
geschirmten RJ45-Steckverbinder. Die in nachfolgender Skizze
aufgeführte Belegung entspricht einer MDI-Schnittstelle, so
dass der Anschluss an den Switch/Hub mit einem max. 100m
langen, 1:1 verdrahteten und geschirmten Patchkabel erfolgt.
1 2 3 4 5 6 7 8
Speed
Link/
Activity
Pin
Richtung
1
Out
2
Out
3
In
4
In
5
In
6
In
7
In
8
In
26
Geräte
Geräte
ohne PoE
mit PoE
Tx+
Tx+
Tx-
Tx-
Rx+
Rx+
nc
Vcc positive
nc
Vcc positive
Rx-
Rx-
nc
Vcc negative
nc
Vcc negative
Netzwerkanschluss
