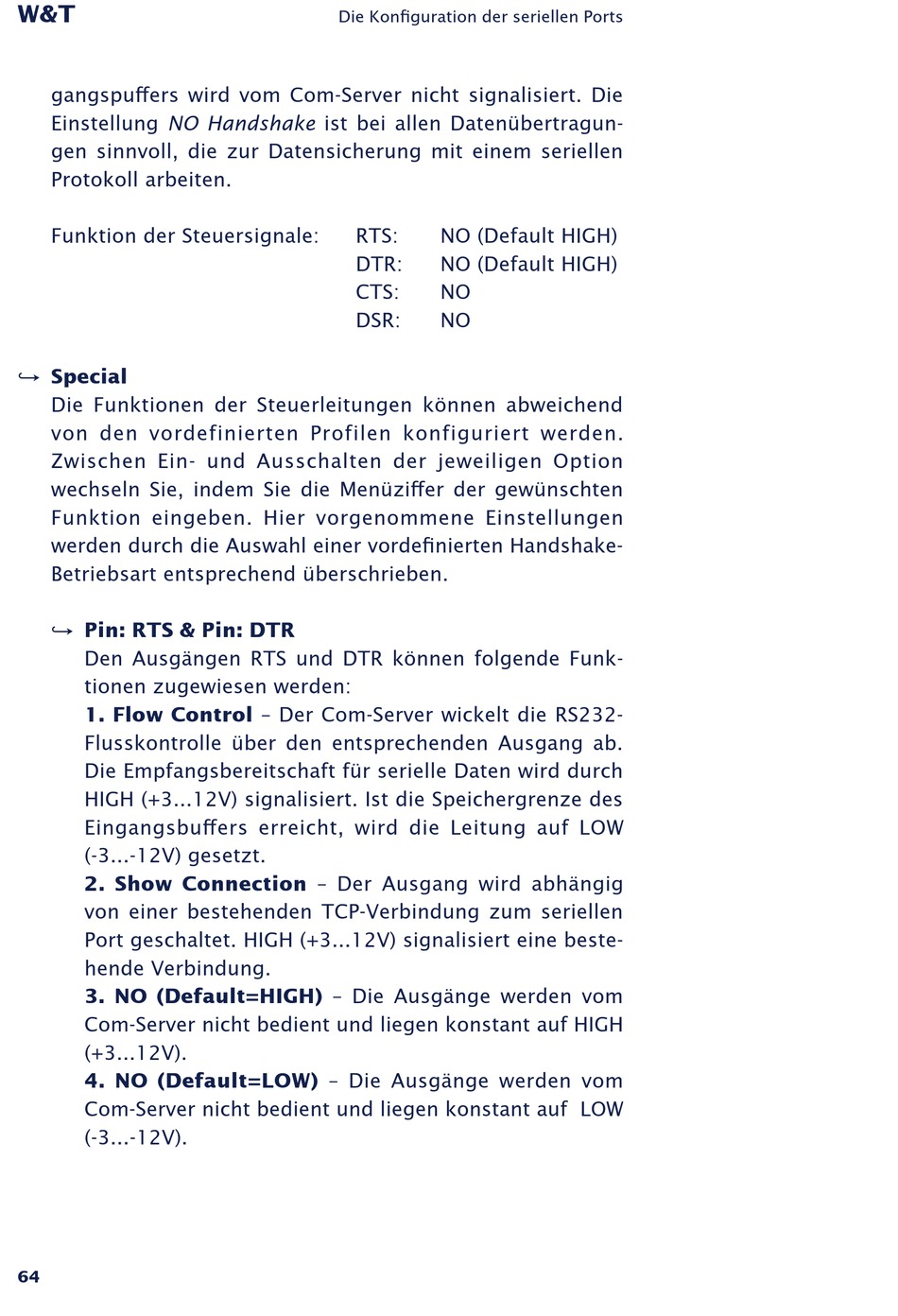

gangspuffers wird vom Com-Server nicht signalisiert. Die
Einstellung NO Handshake ist bei allen Datenübertragun-
gen sinnvoll, die zur Datensicherung mit einem seriellen
Protokoll arbeiten.
Funktion der Steuersignale:
n Special
Die Funktionen der Steuerleitungen können abweichend
von den vordefinierten Profilen konfiguriert werden.
Zwischen Ein- und Ausschalten der jeweiligen Option
wechseln Sie, indem Sie die Menüziffer der gewünschten
Funktion eingeben. Hier vorgenommene Einstellungen
werden durch die Auswahl einer vordefinierten Handshake-
Betriebsart entsprechend überschrieben.
n Pin: RTS & Pin: DTR
Den Ausgängen RTS und DTR können folgende Funk-
tionen zugewiesen werden:
1� Flow Control – Der Com-Server wickelt die RS232-
Flusskontrolle über den entsprechenden Ausgang ab.
Die Empfangsbereitschaft für serielle Daten wird durch
HIGH (+3...12V) signalisiert. Ist die Speichergrenze des
Eingangsbuffers erreicht, wird die Leitung auf LOW
(-3...-12V) gesetzt.
2� Show Connection – Der Ausgang wird abhängig
von einer bestehenden TCP-Verbindung zum seriellen
Port geschaltet. HIGH (+3...12V) signalisiert eine beste-
hende Verbindung.
3� NO (Default=HIGH) – Die Ausgänge werden vom
Com-Server nicht bedient und liegen konstant auf HIGH
(+3...12V).
4� NO (Default=LOW) – Die Ausgänge werden vom
Com-Server nicht bedient und liegen konstant auf LOW
(-3...-12V).
64
Die Konfiguration der seriellen Ports
RTS:
NO (Default HIGH)
DTR:
NO (Default HIGH)
CTS:
NO
DSR:
NO
