W&T
9�1

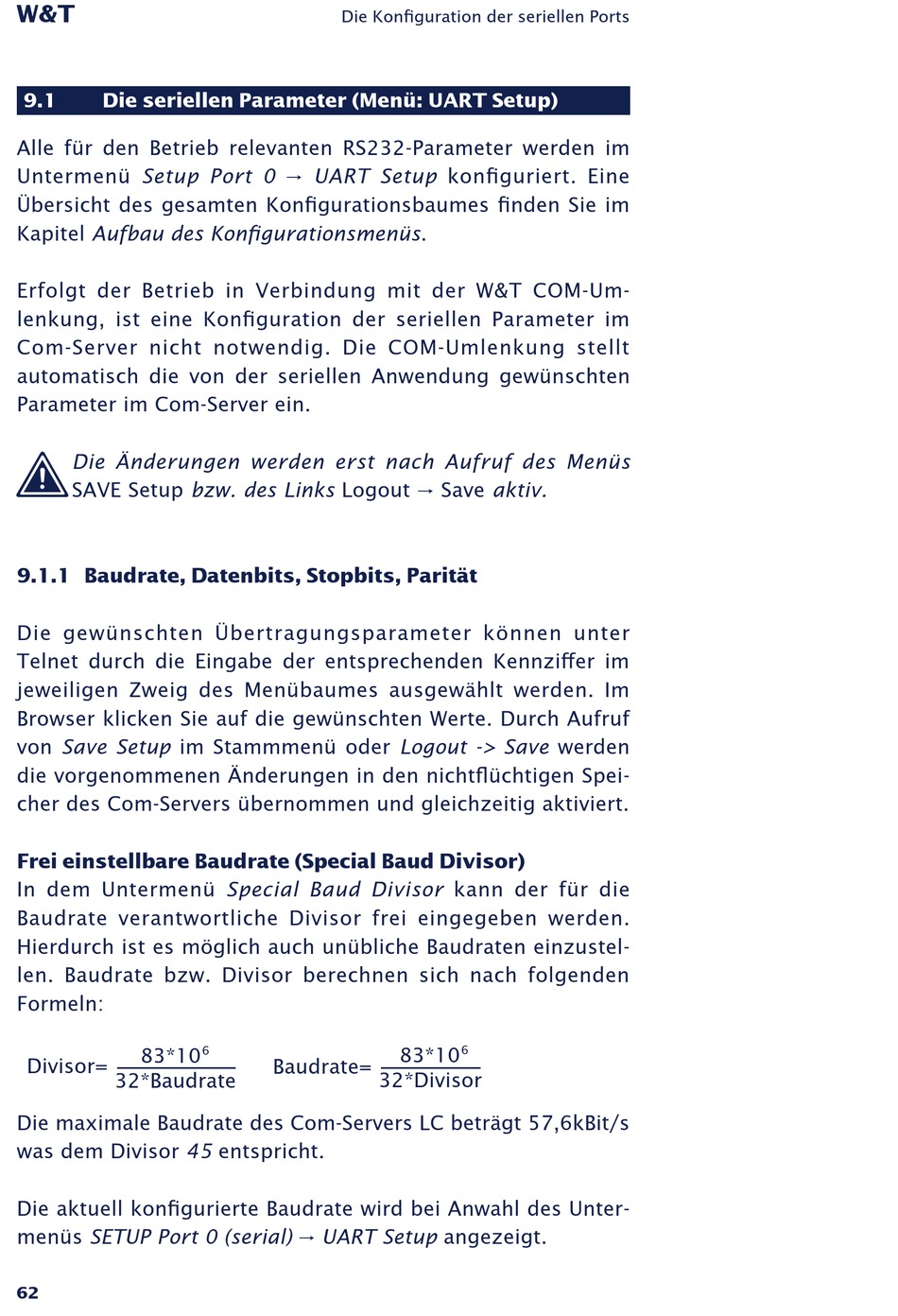

Die seriellen Parameter (Menü: UART Setup)
Alle für den Betrieb relevanten RS232-Parameter werden im
Untermenü Setup Port 0 r UART Setup konfiguriert. Eine
Übersicht des gesamten Konfigurationsbaumes finden Sie im
Kapitel Aufbau des Konfigurationsmenüs.
Erfolgt der Betrieb in Verbindung mit der W&T COM-Um-
lenkung, ist eine Konfiguration der seriellen Parameter im
Com-Server nicht notwendig. Die COM-Umlenkung stellt
automatisch die von der seriellen Anwendung gewünschten
Parameter im Com-Server ein.
1
Die Änderungen werden erst nach Aufruf des Menüs
SAVE Setup bzw. des Links Logout r Save aktiv.
9�1�1 Baudrate, Datenbits, Stopbits, Parität
Die gewünschten Übertragungsparameter können unter
Telnet durch die Eingabe der entsprechenden Kennziffer im
jeweiligen Zweig des Menübaumes ausgewählt werden. Im
Browser klicken Sie auf die gewünschten Werte. Durch Aufruf
von Save Setup im Stammmenü oder Logout -> Save werden
die vorgenommenen Änderungen in den nichtflüchtigen Spei-
cher des Com-Servers übernommen und gleichzeitig aktiviert.
Frei einstellbare Baudrate (Special Baud Divisor)
In dem Untermenü Special Baud Divisor kann der für die
Baudrate verantwortliche Divisor frei eingegeben werden.
Hierdurch ist es möglich auch unübliche Baudraten einzustel-
len. Baudrate bzw. Divisor berechnen sich nach folgenden
Formeln:
83*10
Divisor=
32*Baudrate
Die maximale Baudrate des Com-Servers LC beträgt 57,6kBit/s
was dem Divisor 45 entspricht.
Die aktuell konfigurierte Baudrate wird bei Anwahl des Unter-
menüs SETUP Port 0 (serial) r UART Setup angezeigt.
62
Die Konfiguration der seriellen Ports
6
Baudrate=
6
83*10
32*Divisor
