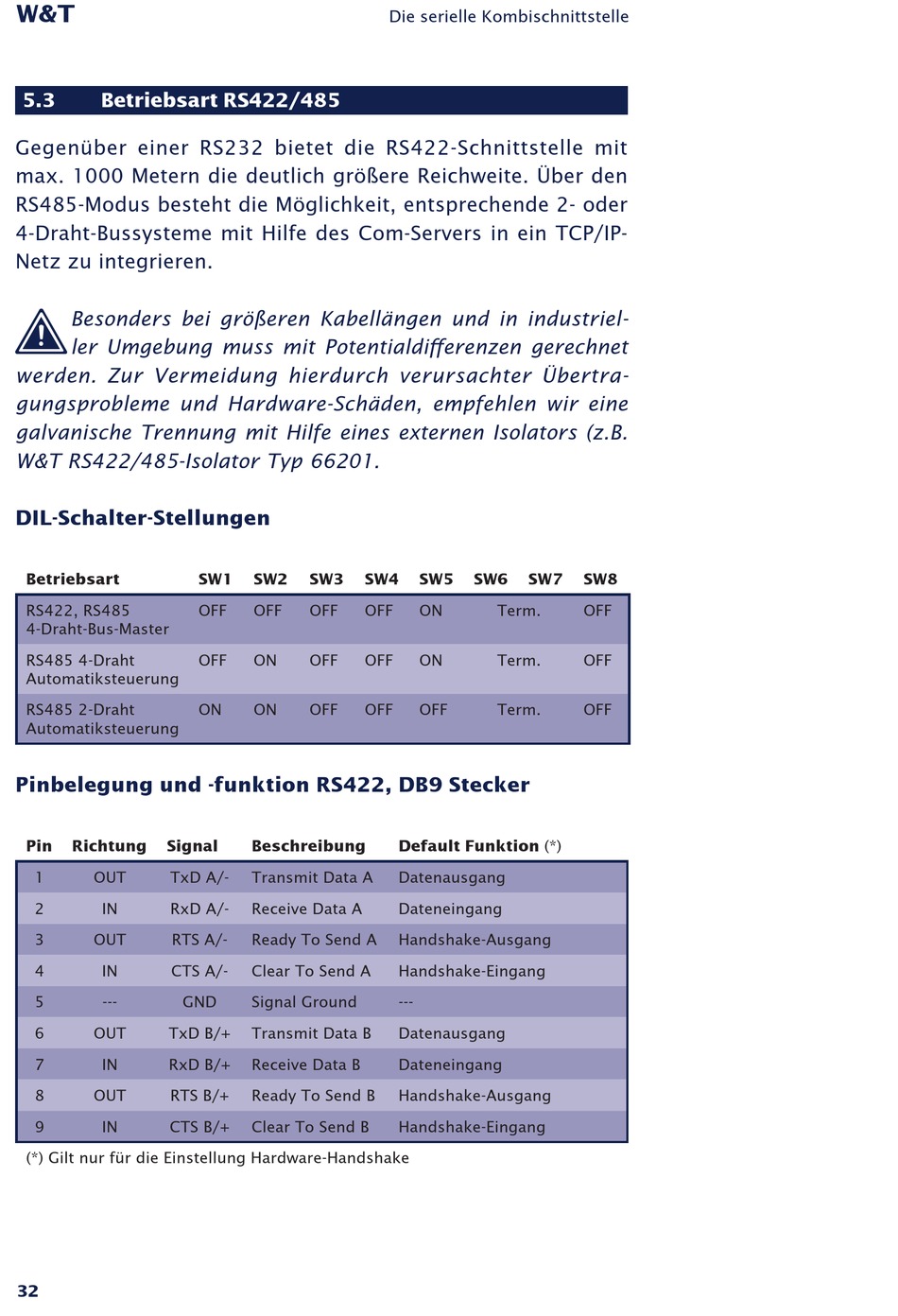

Betriebsart RS422/485

Gegenüber einer RS232 bietet die RS422-Schnittstelle mit
max. 1000 Metern die deutlich größere Reichweite. Über den
RS485-Modus besteht die Möglichkeit, entsprechende 2- oder
4-Draht-Bussysteme mit Hilfe des Com-Servers in ein TCP/IP-
Netz zu integrieren.
Besonders bei größeren Kabellängen und in industriel-
1
ler Umgebung muss mit Potentialdifferenzen gerechnet
werden. Zur Vermeidung hierdurch verursachter Übertra-
gungsprobleme und Hardware-Schäden, empfehlen wir eine
galvanische Trennung mit Hilfe eines externen Isolators (z.B.
W&T RS422/485-Isolator Typ 66201.
DIL-Schalter-Stellungen
Betriebsart
RS422, RS485
4-Draht-Bus-Master
RS485 4-Draht
Automatiksteuerung
RS485 2-Draht
Automatiksteuerung

Pinbelegung und -funktion RS422, DB9 Stecker

Pin Richtung Signal
1 OUT TxD A/-
2 IN RxD A/-
3 OUT RTS A/-
4 IN CTS A/-
5 ---
6 OUT TxD B/+
7 IN RxD B/+
8 OUT RTS B/+
9 IN CTS B/+
(*) Gilt nur für die Einstellung Hardware-Handshake
32
SW1 SW2 SW3
OFF OFF OFF
OFF ON OFF
ON ON OFF
Beschreibung
Transmit Data A
Receive Data A
Ready To Send A
Clear To Send A
GND Signal Ground
Transmit Data B
Receive Data B
Ready To Send B
Clear To Send B
Die serielle Kombischnittstelle
SW4 SW5 SW6 SW7
OFF ON Term.
OFF ON Term.
OFF OFF Term.
Default Funktion (*)
Datenausgang
Dateneingang
Handshake-Ausgang
Handshake-Eingang
---
Datenausgang
Dateneingang
Handshake-Ausgang
Handshake-Eingang
SW8
OFF
OFF
OFF
