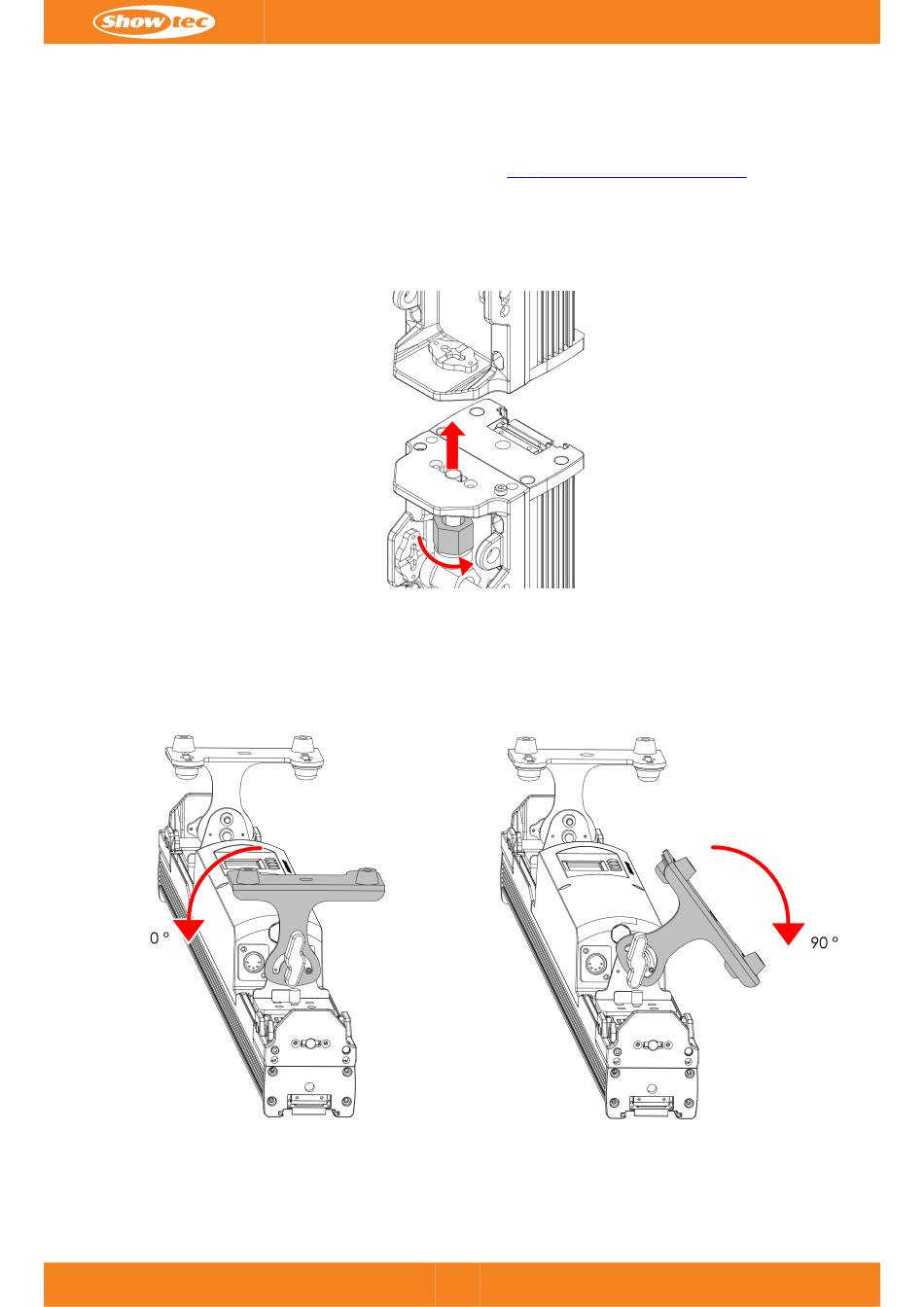

4.5.1. Vertikale Stapelung

Das Spectra Wash kann mit dem eingebauten Quick-Lock-System auf ein anderes Standgerät gestapelt
werden. Es können maximal 2 Geräte vertikal gestapelt werden.
01) 01) Installieren Sie ein erstes Gerät auf der Grundplatte (siehe
02) 02) Befestigen Sie die Quick-Lock-Verbindung für die vertikale Montage (17) eines zweiten Gerätes an der
Öffnung für die vertikale Montage (10) des ersten Gerätes.
03) Sichern Sie die Quick-Lock-Verbindung für die vertikale Montage (17), indem Sie den
03)
Verriegelungsmechanismus der Quick-Lock-Verbindung im Uhrzeigersinn drehen.
4.6.

Winkeleinstellung

Sie können den Winkel des Geräts mit den Einstellgriffen (15) einstellen. Die Bewegung der Montagehalterung
(03) ist auf 90 ° in einer Richtung beschränkt, die Richtung der Winkeleinstellung kann jedoch geändert werden.
Um die Richtung der Winkeleinstellung zu ändern, gehen Sie wie folgt vor:
01) Entfernen Sie mit einem Inbusschlüssel die Inbusschraube aus der Öffnung in der Montagehalterung (03).
01)
02) Setzen Sie die Inbusschraube in die Öffnung auf der gegenüberliegenden Seite der Montagehalterung (03).
02)
c

4.5. Bodenaufstellung

21
Spectra Wash
(optional)).
Abbildung 14
Abbildung 15
Produktcode: 42655
