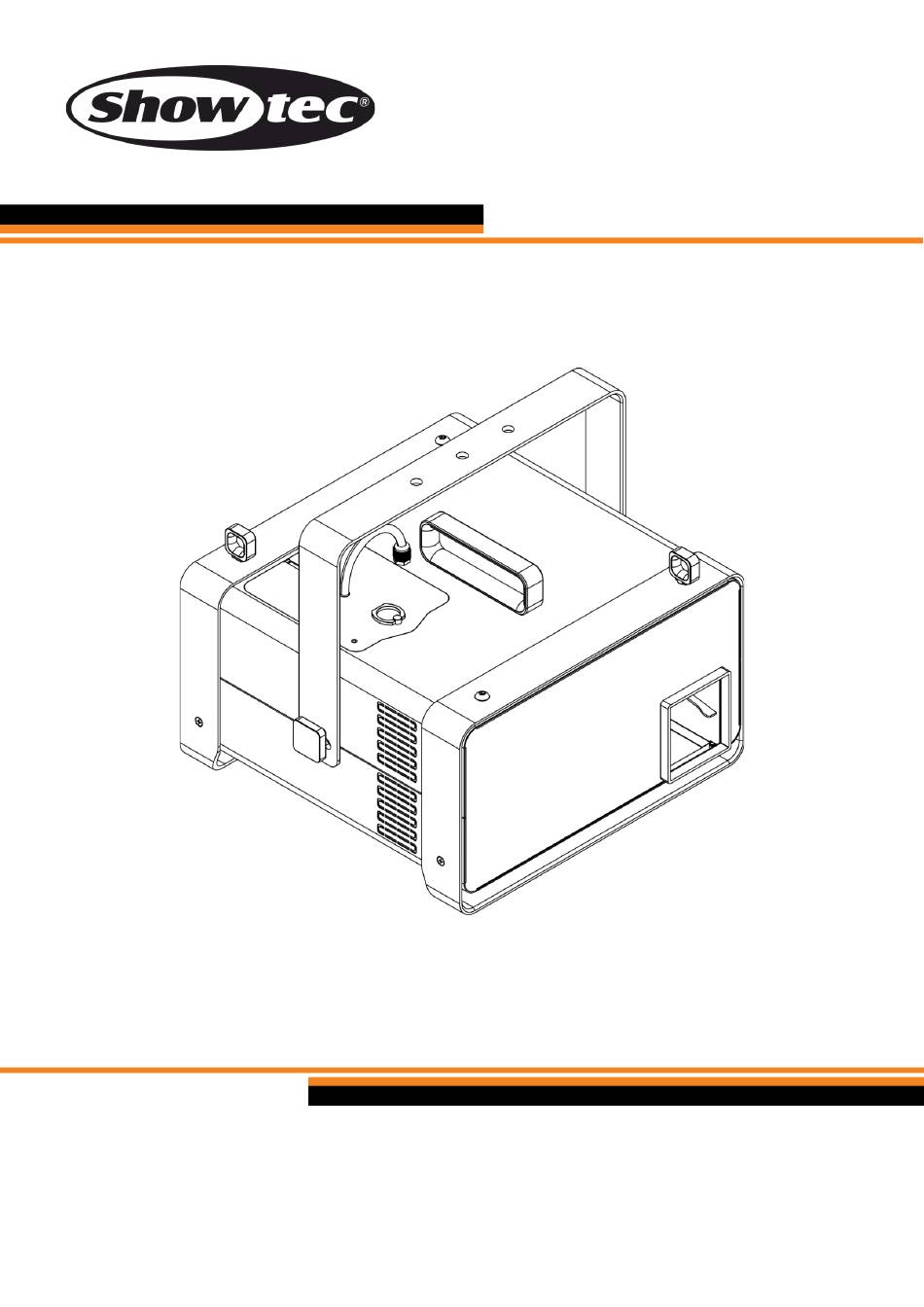

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH QubiQ F1500 Produktcode: 61080 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Vorbemerkung
QubiQ F1500 Vorbemerkung Herzlichen Glückwunsch zum Kauf dieses Produkts von Showtec. Diese Bedienungsanleitung enthält Anweisungen für die korrekte und sichere Verwendung dieses Produkts. Bewahren Sie die Bedienungsanleitung auf, da sie ein wesentlicher Bestandteil des Produkts ist und wichtige Informationen enthält. Bewahren Sie sie an einem leicht zugänglichen Ort auf. -
Seite 3: Inhaltsverzeichnis
QubiQ F1500 Inhaltsverzeichnis Einleitung ................................4 1.1. Vor der Verwendung des Produkts ......................... 4 1.2. Bestimmungsgemäßer Gebrauch ........................4 1.3. Produktlebensdauer ............................4 1.4. Begriffe im Text ..............................4 1.5. Symbole und Signalwörter ..........................5 1.6. Symbole auf dem Hinweisschild ........................5 Sicherheit ................................ - Seite 4 QubiQ F1500 Fernbedienung ............................35 Einschalten (Fernbedienung) .......................35 Hauptmenü (Fernbedienung) ......................36 Menü-Übersicht (Fernbedienung) .......................37 6.8.4.1. Setup ..............................37 6.8.4.2. Ausgabemenge ..........................38 6.8.4.3. Ventilatorgeschwindigkeit ........................38 6.8.4.4. Dauer ..............................38 6.8.4.5. Ausgabeintervall ..........................38 6.8.4.6. Speichern .............................38 6.8.4.7. Kontinuierliche Ausgabe ........................39 6.8.4.8. Timer/Intervall ............................39 6.8.4.9. Version (Version) ..........................39 6.9.
-
Seite 5: Einleitung
Der Hersteller haftet unter keinen Umständen für Schäden, die auf die Nichtbeachtung dieser Bedienungsanleitung zurückzuführen sind. Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Falls Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Lieferumfang: ● Showtec QubiQ F1500 ● Fernbedienung ● 2 Sicherheitsring ●... -
Seite 6: Symbole Und Signalwörter
QubiQ F1500 1.5. Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung mit Sicherheitssymbolen gekennzeichnet. Befolgen Sie stets die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die zum Tod oder schweren GEFAHR Verletzungen führen kann, wenn sie nicht vermieden wird. -
Seite 7: Sicherheit
QubiQ F1500 Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie dieses Produkt installieren, bedienen oder warten. Der Hersteller haftet unter keinen Umständen für Schäden, die auf die Nichtbeachtung dieser Bedienungsanleitung zurückzuführen sind. 2.1. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder... - Seite 8 QubiQ F1500 WARNUNG Explosionsgefahr durch falsche Handhabung ● Geben Sie keine brennbaren Flüssigkeiten wie Parfüm oder Alkohol in die Nebelflüssigkeit. ● Betreiben Sie das Gerät ausschließlich mit den Flüssigkeiten, die in dieser Bedienungsanleitung empfohlenen werden. ACHTUNG Gesundheitsrisiken ● Betreiben Sie das Gerät ausschließlich mit den Flüssigkeiten, die in dieser Bedienungsanleitung empfohlenen werden.
- Seite 9 QubiQ F1500 ● Setzen Sie das Gerät keinen Erschütterungen aus. Wenden Sie keine übermäßige Kraft an, wenn Sie das Produkt installieren oder verwenden. ● Trennen Sie das Gerät unverzüglich von der Stromversorgung, falls es herunterfällt oder stark erschüttert wird. ●...
-
Seite 10: Anforderungen An Den Anwender
QubiQ F1500 Hinweis Setzen Sie das Gerät keinen Bedingungen aus, die die angegebene IP-Schutzart übersteigen. Dieses Gerät hat die Schutzart IP20. Die IP-Schutzart 20 (IP = Ingress Protection, Schutz vor Eindringen) bietet Schutz vor festen Gegenständen, die größer als 12 mm sind (z. B. Finger), aber keinen Schutz gegen das Eindringen von Wasser. -
Seite 11: Beschreibung Des Produkts
QubiQ F1500 Beschreibung des Produkts Der Showtec QubiQ F1500 ist ein professioneller Fazer mit einer Leistung von 1500 Watt und einem Radialventilator, der einen kräftigen Luftstrom erzeugt. Es handelt sich um ein sicheres, zuverlässiges Gerät mit zahlreichen Funktionen. Es überzeugt zusätzlich mit seinem praktischen und ansprechenden Design. -
Seite 12: Rückansicht
QubiQ F1500 3.2. Rückansicht Abb. 03 07) LED-Display mit Menü-Tasten 08) EIN/AUS 09) Erde 10) Pro Power Ausgang, Grau 11) Pro Power Eingang, Blau 12) Sicherung F8AL/250V 13) 3-poliger DMX-Eingang (OUT) 14) 3-poliger DMX-Eingang (IN) 15) 5-poliger Eingang für die Fernbedienung... -
Seite 13: Fernbedienung
QubiQ F1500 3.3. Fernbedienung Abb. 04 16) Spezieller 5-poliger-Stecker mit 3,5 m langem Kabel 17) Steuerrad 18) SETUP-Taste, blau 19) PLUS/CONTI-Taste, rot 20) MINUS/TIMER-Taste, gelb 21) ENTER/MANUAL-Taste, grün Produktcode: 61080... -
Seite 14: Technische Daten
QubiQ F1500 3.4. Technische Daten Modell: QubiQ F1500 Elektrik: Eingangsspannung: 240 V AC, 50/60 Hz Leistungsaufnahme: 1500 W Sicherung: F8AL/250V Physisch: Abmessungen: 385 x 412 x 335 mm (LxBxH) Gewicht: 15,1 kg Leistung: Heizelement: 1500 W Aufwärmzeit: 4 Minuten Tankinhalt:... -
Seite 15: Abmessungen
QubiQ F1500 3.5. Abmessungen Abb. 05 Produktcode: 61080... -
Seite 16: Installation
QubiQ F1500 Installation 4.1. Sicherheitshinweise für die Installation WARNUNG Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Wenn Traversensysteme verwendet werden, darf die Installation nur von unterwiesenen oder fachkundigen Personen durchgeführt werden. Befolgen Sie alle geltenden europäischen, nationalen und lokalen Sicherheitsbestimmungen für die Befestigung und Traversensysteme. - Seite 17 QubiQ F1500 Gehen Sie zur Montage des Geräts wie folgt vor: Befestigen Sie das Gerät mit einer Schelle an der Tragstruktur, wie in Abb. 06 dargestellt. Stellen Sie sicher, dass sich das Gerät nicht frei bewegen kann. 02) Sichern Sie das Gerät mit einer Sekundäraufhängung, z. B. einem Sicherheitskabel. Stellen Sie sicher, dass die Sekundäraufhängung das 10-fache Gewicht des Geräts tragen kann.
-
Seite 18: Verbindung Zur Stromversorgung
QubiQ F1500 4.5. Verbindung zur Stromversorgung GEFAHR Stromschlag durch Kurzschluss Das Gerät funktioniert mit Wechselstrom bei 240 V und 50/60 Hz. Schließen Sie das Gerät niemals an eine andere Spannung oder Frequenz an. Dieses Gerät fällt unter die IEC-Schutzart I. Stellen Sie sicher, dass es immer elektrisch mit der Masse (Erde) verbunden ist. -
Seite 19: Setup
5.2. Setup im selbstständigen Modus Der QubiQ F1500 funktioniert selbständig, wenn er an keinen Controller oder andere Geräte angeschlossen ist. Er kann auch manuell bedient werden. Weitere Informationen zu diesem Steuerungsmodus finden Sie unter 6.7.4.1 DMX-Adresse auf Seite 32. -
Seite 20: Dmx-Kabel
QubiQ F1500 5.3.2. DMX-Kabel Für eine zuverlässige DMX-Verbindung müssen geschirmte, verdrillte Doppelkabel mit 3-poligen XLR- Steckern verwendet werden. Sie können DMX-Kabel direkt bei Ihrem Highlite International-Händler kaufen oder Ihre eigenen Kabel herstellen. Die Verwendung von 3-poligen XLR-Audiokabeln für die Übertragung von DMX-Daten kann zu einer schlechten Signalqualität und einem unzuverlässigen Betrieb eines DMX-Netzwerks führen. -
Seite 21: Dmx-Adresszuweisung
5.3.4. DMX-Adresszuweisung Achten Sie bei einem Setup mit mehreren Geräten darauf, dass Sie die DMX-Startadresse jedes Geräts korrekt einstellen. Der QubiQ F1500 verfügt über 1 Personality: 2 Kanäle. Wenn Sie mehrere Geräte an einer Datenübertragungsleitung anschließen und mit 2 Kanälen betreiben möchten, befolgen Sie diese Schritte:... -
Seite 22: Bedienung
QubiQ F1500 Bedienung 6.1. Sicherheitshinweise für den Betrieb Hinweis Dieses Gerät darf nur für die Zwecke verwendet werden, für die es ausgelegt ist. Dieses Gerät ist für die Verwendung als professionelle Nebelmaschine konzipiert. Die unsachgemäße Verwendung kann zu gefährlichen Situationen führen und Verletzungen und Sachschäden verursachen. -
Seite 23: Befüllen Des Flüssigkeitsbehälters
QubiQ F1500 6.3. Befüllen des Flüssigkeitsbehälters WARNUNG Explosionsgefahr durch falsche Handhabung ● Geben Sie keine brennbaren Flüssigkeiten wie Parfüm oder Alkohol in die Nebelflüssigkeit. ● Betreiben Sie das Gerät ausschließlich mit den Flüssigkeiten, die in dieser Bedienungsanleitung empfohlenen werden. ●... - Seite 24 QubiQ F1500 Entfernen Sie nicht das Sicherheitskabel. Lösen Sie den Deckel des Flüssigkeitsbehälters (Abb. 13). Entnehmen Sie den Flüssigkeitsbehälter (Abb. 14). Abb. 13 Abb. 14 Stellen Sie den Flüssigkeitsbehälter auf eine gerade Oberfläche in der Nähe des Geräts (Abb. 15).
- Seite 25 QubiQ F1500 Setzen Sie den Flüssigkeitsbehälter wieder in das Gerät ein (Abb. 17). Schrauben Sie den Deckel des Flüssigkeitsbehälters zu (Abb. 18). Abb. 17 Abb. 18 Bringen Sie den Servicedeckel wieder am Gerät an (Abb. 19). Schließen Sie den Servicedeckel (Abb. 20).
-
Seite 26: Entleeren Des Flüssigkeitsbehälters Nach Dem Betrieb
QubiQ F1500 6.4. Entleeren des Flüssigkeitsbehälters nach dem Betrieb Gehen Sie wie folgt vor, um den Behälter zu entleeren: Greifen Sie den kleinen Ring des Servicedeckels (Abb. 21). Öffnen Sie den Servicedeckel (Abb. 22). Abb. 21 Abb. 22 Entfernen Sie den Servicedeckel (siehe Abb. 23). - Seite 27 QubiQ F1500 Entfernen Sie nicht das Sicherheitskabel. Lösen Sie den Deckel des Flüssigkeitsbehälters (Abb. 25). Entnehmen Sie den Flüssigkeitsbehälter (Abb. 26). Abb. 25 Abb. 26 Stellen Sie den Flüssigkeitsbehälter auf eine gerade Oberfläche in der Nähe des Geräts (Abb. 27).
- Seite 28 QubiQ F1500 Setzen Sie den Flüssigkeitsbehälter wieder in das Gerät ein (Abb. 29). Schrauben Sie den Deckel des Flüssigkeitsbehälters zu (Abb. 30). Abb. 29 Abb. 30 Bringen Sie den Servicedeckel wieder am Gerät an (Abb. 31). Schließen Sie den Servicedeckel (Abb. 32).
-
Seite 29: Neustart Des Geräts Nach Leerlaufen Des Behälters
Befüllen Sie stattdessen den Behälter, lassen Sie das Gerät aufheizen und starten Sie dann manuell die Nebelausgabe. Es dauert einige Sekunden, bis die leeren Leitungen wieder mit Nebelflüssigkeit gefüllt sind. 6.6. Steuerungsmodi Der QubiQ F1500 unterstützt die folgenden Steuerungsmodi: ● Manuell (Nebeldichte, Dauer, Timer) ● Manuell per Fernbedienung (Nebeldichte, Dauer, Timer, Ventilatorgeschwindigkeit) ●... -
Seite 30: Manueller Betrieb
QubiQ F1500 6.7. Manueller Betrieb Bereiten Sie das Gerät folgendermaßen vor: Befüllen Sie den Flüssigkeitsbehälter (Fassungsvermögen 2,3 l). Siehe 6.3. Befüllen des Flüssigkeitsbehälters auf Seite 22 für weitere Informationen. Schließen Sie das Stromkabel an, bevor Sie das Gerät einschalten. Siehe 4.5. Verbindung zur Stromversorgung auf Seite 17 für weitere Informationen. -
Seite 31: Einschalten
QubiQ F1500 Einschalten Nach dem Einschalten zeigt das Display die aktuelle Softwareversion und die Temperatur an. Sie müssen warten, bis das Gerät vollständig aufgeheizt ist, bevor Sie das Hauptmenü sehen oder Einstellungen ändern können. Auf dem Display erscheint: Produktcode: 61080... -
Seite 32: Menü-Übersicht Am Gerät
QubiQ F1500 Menü-Übersicht am Gerät Hinweise: ● Sie können mit der Fernbedienung immer die manuellen Einstellungen auf dem Bedienfeld am Gerät überschreiben. Wenn die Fernbedienung angeschlossen ist, haben die Tasten am Gerät keine Funktion. ● Schließen Sie nicht gleichzeitig die DMX-Kabel und das Fernbedienungskabel an das Gerät an. Das führt zu Datenkollisionen. -
Seite 33: Hauptmenü-Optionen Am Gerät
QubiQ F1500 Hauptmenü-Optionen am Gerät Im Hauptmenü gibt es folgenden Optionen: Drücken Sie SETUP, um durchs Hauptmenü zu navigieren. 6.7.4.1. DMX-Adresse In diesem Menü können Sie die DMX-Adresse zuweisen. Drücken Sie UP/DOWN, um die gewünschte DMX-Adresse einzustellen. Der Einstellbereich reicht von 001 bis 512. -
Seite 34: Ausgabeintervall
QubiQ F1500 Wählen Sie mit UP/DOWN die gewünschte Ventilatorgeschwindigkeit aus. Der Einstellbereich beträgt 1- 100%. 6.7.4.4. Ausgabeintervall In diesem Menü können Sie das Intervall zwischen den Nebelausgaben einstellen. Stellen Sie mit UP/DOWN den gewünschten Wert ein. Der Einstellbereich reicht von 30 bis 999 Sekunden. -
Seite 35: Werksteinstellungen Wiederherstellen
QubiQ F1500 6.7.4.8. Werksteinstellungen wiederherstellen In diesem Menü können Sie die Werkseinstellungen wiederherstellen. Wählen Sie mit UP/DOWN aus, ob Sie die Werkseinstellungen wiederherstellen möchten. 6.7.4.9. Info In diesem Menü können Sie das Gerätemodell, die aktuelle Softwareversion und das Softwaredatum sehen. -
Seite 36: Fernbedienung
QubiQ F1500 ● Sie können mit der Fernbedienung immer die manuellen Einstellungen auf dem Bedienfeld am Gerät überschreiben. Wenn die Fernbedienung angeschlossen ist, haben die Tasten am Gerät keine Funktion. Fernbedienung Das Gerät kann mit einer Fernbedienung gesteuert werden. Abb. 34... -
Seite 37: Hauptmenü (Fernbedienung)
QubiQ F1500 Hauptmenü (Fernbedienung) Hinweise: ● Sie können mit der Fernbedienung immer die manuellen Einstellungen auf dem Bedienfeld am Gerät überschreiben. Wenn die Fernbedienung angeschlossen ist, haben die Tasten am Gerät keine Funktion. Produktcode: 61080... -
Seite 38: Menü-Übersicht (Fernbedienung)
QubiQ F1500 ● Menü-Übersicht (Fernbedienung) Im Hauptmenü gibt es folgenden Optionen: Sie können mit UP/DOWN und dem Steuerrad durch das Hauptmenü navigieren. 02) Drücken Sie SETUP oder auf das Steuerrad, um ein Untermenü aufzurufen. 6.8.4.1. Setup In diesem Menü können Sie die Menge, Dauer und Häufigkeit der Nebelausgabe einstellen. -
Seite 39: Ausgabemenge
QubiQ F1500 ● RMTFAN Steuerung der Ventilatorgeschwindigkeit. Der Einstellbereich umfasst die Werte 1-100 % (von geringer bis hoher Geschwindigkeit). Siehe 6.8.4.3. Ventilatorgeschwindigkeit auf Seite 38 für weitere Informationen. ● RMTDUR: Einstellen der Ausgabedauer. Der Einstellbereich reicht von 30 bis 999 Sekunden. Siehe 6.8.4.4. Dauer auf Seite 38 für weitere Informationen. -
Seite 40: Kontinuierliche Ausgabe
QubiQ F1500 Wählen Sie mit UP/DOWN eine der 2 Optionen aus: ● YES: Ihre Einstellungen werden gespeichert. ● Ihre Einstellungen werden nicht gespeichert. 6.8.4.7. Kontinuierliche Ausgabe In diesem Menü können Sie die kontinuierliche Nebelausgabe aktivieren, bis der Flüssigkeitsbehälter leer ist. -
Seite 41: Dmx-Steuerung
QubiQ F1500 6.9. DMX-Steuerung Bereiten Sie das Gerät folgendermaßen vor: Befüllen Sie den Flüssigkeitsbehälter (Fassungsvermögen 2,3 l). Siehe 6.3. Befüllen des Flüssigkeitsbehälters auf Seite 22 für weitere Informationen. Schließen Sie das DMX-Kabel an, bevor Sie das Gerät einschalten. Siehe 5.3. DMX-Verbindung auf Seite 18 für weitere Informationen. -
Seite 42: Fehlersuche
QubiQ F1500 Fehlersuche Diese Anleitung zur Fehlersuche enthält Lösungen, die von Personen ohne besondere Qualifikation ausgeführt werden können. Dieses Gerät enthält keine Teile, die vom Benutzer selbst gewartet werden können. Nicht autorisierte Änderungen am Gerät führen dazu, dass die Garantie erlischt. Solche Änderungen können zu Verletzungen und Sachschäden führen. -
Seite 43: Wartung
QubiQ F1500 ● Verwenden Sie die empfohlene Ungeeignete Nebelflüssigkeit Nebelflüssigkeit. Siehe 6.2. Empfohlene Nebelflüssigkeit auf Seite 21. ● Verwenden Sie die empfohlene Nebeldüse spritzt Ungeeignete Nebelflüssigkeit Nebelflüssigkeit. Siehe 6.2. Empfohlene Nebelflüssigkeit auf Seite 21. ● Befüllen Sie den Flüssigkeitsbehälter. Siehe Das Gerät funktioniert... -
Seite 44: Anweisungen Für Die Grundlegende Reinigung
QubiQ F1500 8.2.1. Anweisungen für die grundlegende Reinigung Das Gerät muss regelmäßig von Staub und Rückständen der Nebelflüssigkeit gereinigt werden. Gehen Sie zur Reinigung des Geräts wie folgt vor: Trennen Sie es von der Stromversorgung. Lassen Sie das Gerät mindestens 1 Stunde lang abkühlen. -
Seite 45: Korrigierende Wartung
QubiQ F1500 Korrigierende Wartung Dieses Gerät enthält keine Teile, die vom Benutzer selbst gewartet werden können. Öffnen Sie das Gerät auf keinen Fall und nehmen Sie keine Änderungen an ihm vor. Überlassen Sie Reparatur- und Wartungsarbeiten geschulten und fachkundigen Personen. Wenden Sie sich an Ihren Highlite International-Händler für weitere Informationen. -
Seite 46: Deinstallation, Transport Und Lagerung
QubiQ F1500 Deinstallation, Transport und Lagerung 9.1. Anweisungen zur Deinstallation WARNUNG Die unsachgemäße Deinstallation kann zu schweren Verletzungen und Sachschäden führen. ● Lassen Sie das Gerät abkühlen, bevor Sie es abbauen. ● Trennen Sie es vor der Deinstallation von der Stromversorgung. -
Seite 47: Zulassung
QubiQ F1500 Zulassung Auf der Website von Highlite International(www.highlite.com) finden Sie auf der jeweiligen Produktseite die zugehörige Konformitätserklärung. Produktcode: 61080... - Seite 48 ©2022 Showtec...
