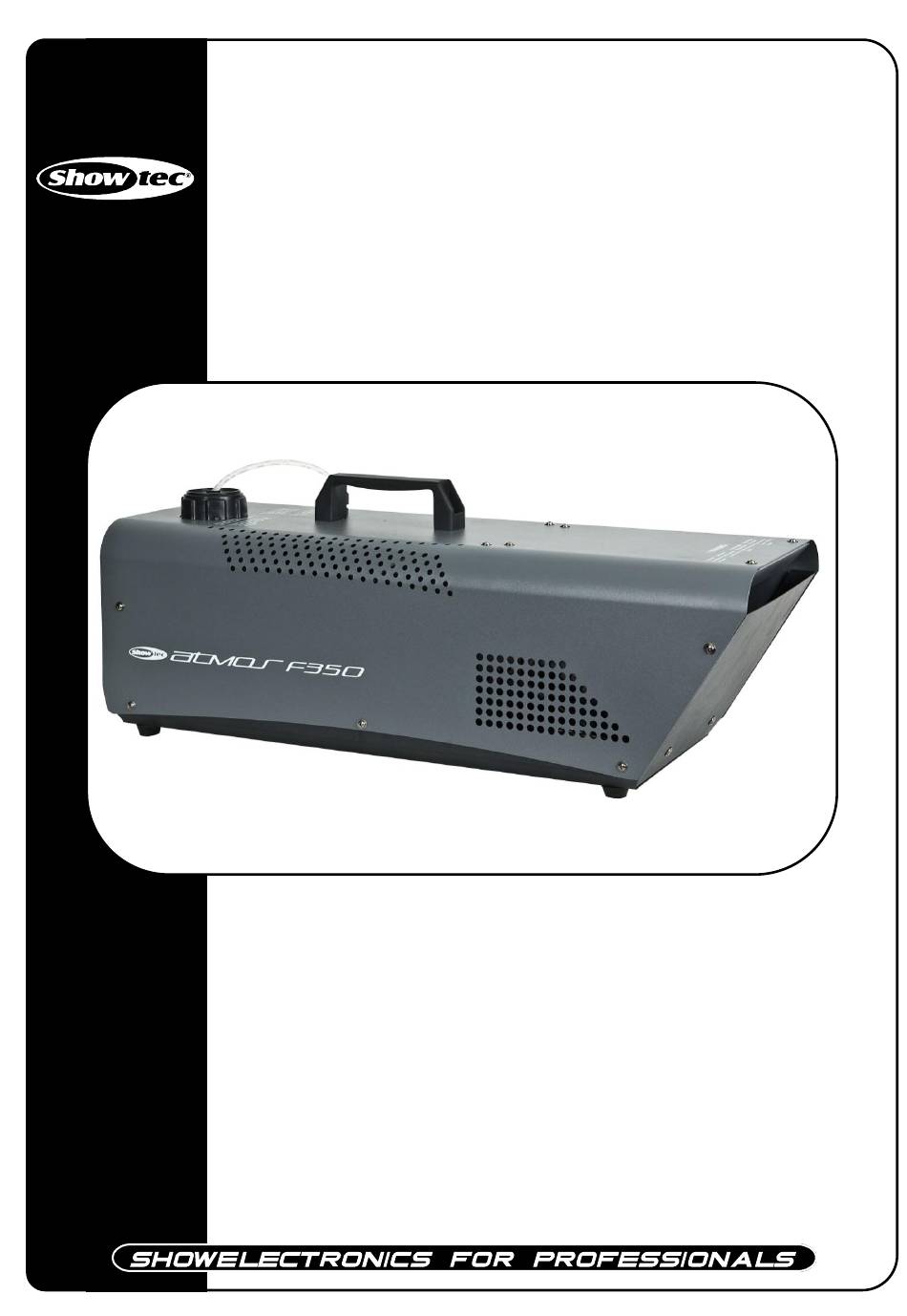

- Seite 1 Atmos F-350 ORDERCODE 60880 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der Showtec Atmos F-350 sorgt auf jeder Veranstaltung für beste Unterhaltung. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, der LED Commander wird die von Ihnen gewünschten Lichteffekte professionell umsetzen.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Atmos F-350 Anleitung ™ Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Übersicht ..................................7 Rückseite ..................................8 Installation ................................... 8 Den Fazer installieren ..............................8 Setup und Betrieb ................................ -
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec Atmos F-350 Nebelmaschine mit Netzkabel 1,25 m • Enthalten: Kabellose Fernbedienung • Bedienungsanleitung ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! - Seite 5 Die Nebelmaschine muss sich immer in einer aufrechten Position befinden. Trennen Sie Ihre SHOWTEC-Nebelmaschine immer vom Stromnetz, bevor Sie den Tank befüllen. Nur für die Verwendung durch Erwachsene geeignet. Die Nebelmaschine muss außerhalb der Reichweite von Kindern angebracht werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie die Showtec-Nebelmaschine sofort aus, wenn sie nicht ordnungsgemäß funktioniert. Leeren Sie den Tank vollständig, verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es an Ihren Showtec-Händler. -
Seite 7: Montage
Montage Bitte beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem Anbringen an Traversen und alle weiteren Sicherheitsmaßnahmen. Versuchen Sie nicht, das Gerät selbst zu installieren! Lassen Sie die Installation immer von einem Vertragshändler vornehmen! Verfahrensweise: Falls der Fazer von der Decke oder hohen Balken herabgelassen werden soll, muss ein professionelles Traversensystem verwendet werden Verwenden Sie eine Klemme, um den Fazer mithilfe der Halterung an einem Traversenrahmen zu ... -
Seite 8: Rückgabe
Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Geräts
Beschreibung des Geräts Leistungsmerkmale Der Atmos-F-350-Fazer ist eine vielseitiger und leistungsstarker Fazer von Showtec. • Erzeugen Sie einen dünnen Schleier oder Nebel • Spitzenleistung: 730 Watt; kontinuierliche Leistung 700 Watt • 1000-W-Heizelement • Aufwärmzeit etwa 3 Min. • Nebelausstoß 2. 000 Kubikfuß/Min. -
Seite 10: Rückseite
Rückseite Abb. 2 4) Flüssigkeitstank 1,5 l 5) EIN/AUS 6) 5-poliger Eingang für Kabelfernbedienung; funktioniert auch mit 50333 MKII Verwenden Sie FL513 als Anschlusskabel für den Anschluss an 505333 7) 3-Pin-DMX-Eingang 8) Sicherung 10 A/250 V 9) 3-Pin-DMX-Ausgang 10) AC 220~240 V 11) DMX-DIP-Schalter + DMX-LED, blinkt, wenn DMX-Signal vorhanden ist Installation Den Fazer installieren... -
Seite 11: Steuerungsmodi
1) Kabellose Fernbedienung (Stand-alone) DMX512 (1 Kanal) Kabellose Fernbedienung 1. Sie können die Atmos F-350 mit einer kabellosen Fernbedienung verwenden. 2. Vergewissern Sie sich, dass der Empfänger mit dem Anschluss (6) auf der Rückseite des Fazers verbunden ist. 3. Drücken Sie einfach eine der beiden Tasten, um die Nebelmaschine zu starten; beide Tasten haben dieselbe Funktion. -
Seite 12: Dip-Schaltereinstellung Für Dmx-Modus
Adressen am Controller werden eingestellt, indem die entsprechenden DMX-DIP-Schalter #1 - #9 umgelegt werden. Es ist zu beachten, dass die DMX-Adresseinstellungen die Summe der DIP-Schalterwerte darstellen. Eine Standard-DMX-Adresse für einen Showtec-Atmos-Fazer mit einem Kanal sieht wie folgt aus: Z.B.: Atmos-Fazer Adresswert DMX-DIP-Schalter "EIN"... -
Seite 13: Dmx-Schnellreferenztabelle
DMX-Schnellreferenztabelle... -
Seite 14: Verbinden Der Geräte
Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein. -
Seite 15: Anmerkungen
5. Wenn Sie die Ursache des Problems nicht ausfindig machen können, betätigen Sie auf keinen Fall weiterhin die Taste auf der Fernbedienung, da das das Gerät beschädigen könnte. 6. Geben Sie das Gerät an Ihren Showtec-Händler zurück. Keine Reaktion auf DMX-Signale Reaktion: Fehlerquellen können das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine... - Seite 16 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und die Kabel Geräte reagieren angeschlossen sind. überhaupt nicht. Hauptsicherung durchgebrannt. • Ersetzen Sie die Sicherung. Die Geräte Der Controller ist nicht •...
-
Seite 17: Technische Daten
Enthalten: Kabellose Fernbedienung; Fazer mit externem Empfänger Sicherung 10A/250 V Abmessungen: 555 x 205 x 225 mm (L x B x H) Gewicht: 5,84 kg Showtec behält sich unangekündigte Änderungen der technischen Daten und des Designs vor. Website: www.Showtec.info E-Mail:...
