Vertikal Hängende Installation (Optional) - Showtec Spectra Wash Bedienungsanleitung

4.4.3. Vertikal hängende Installation (optional)
Das Spectra Wash kann mit 1 mitgelieferten Quick-Lock-Halterung und 1 optional erhältlichen vertikalen
Halterung (siehe 3.5. Optionales Zubehör
zusätzliche Geräte können hängend am ersten Gerät mit Hilfe des eingebauten Quick-Lock-Systems befestigt
werden.
Um das Gerät zu montieren, befolgen Sie bitte die folgenden Schritte:
01) Befestigen Sie die vertikale Halterung mit der Quick-Lock-Verbindung für die vertikale Montage (17) und
01)
der Schraube an der vertikalen Halterung am Gerät.
02) 02) Sichern Sie die Quick-Lock-Verbindung für die vertikale Montage (17), indem Sie den
Verriegelungsmechanismus der Quick-Lock-Verbindung im Uhrzeigersinn drehen.
03) 03) Befestigen Sie die Quick-Lock-Halterung an der vertikalen Halterung.
04) 04) Befestigen Sie die Klemme an der Quick-Lock-Halterung. Achten Sie darauf, dass Sie eine Klemme
verwenden, die für die Befestigung des Geräts an einer Traverse geeignet ist.
c
auf Seite 12) vertikal an einer Traverse befestigt werden. Maximal 3
18
Spectra Wash

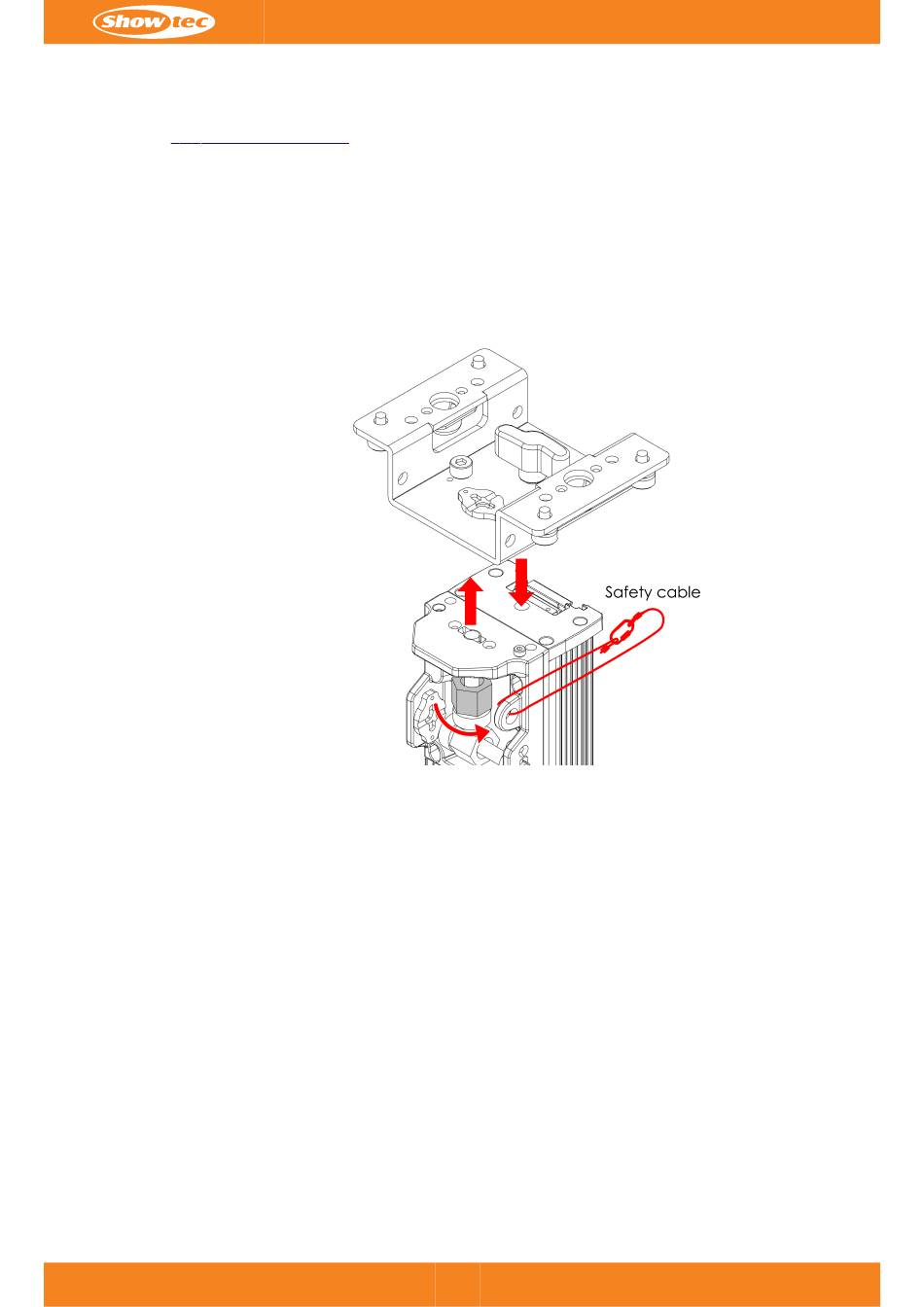

Abbildung 10
Produktcode: 42655
