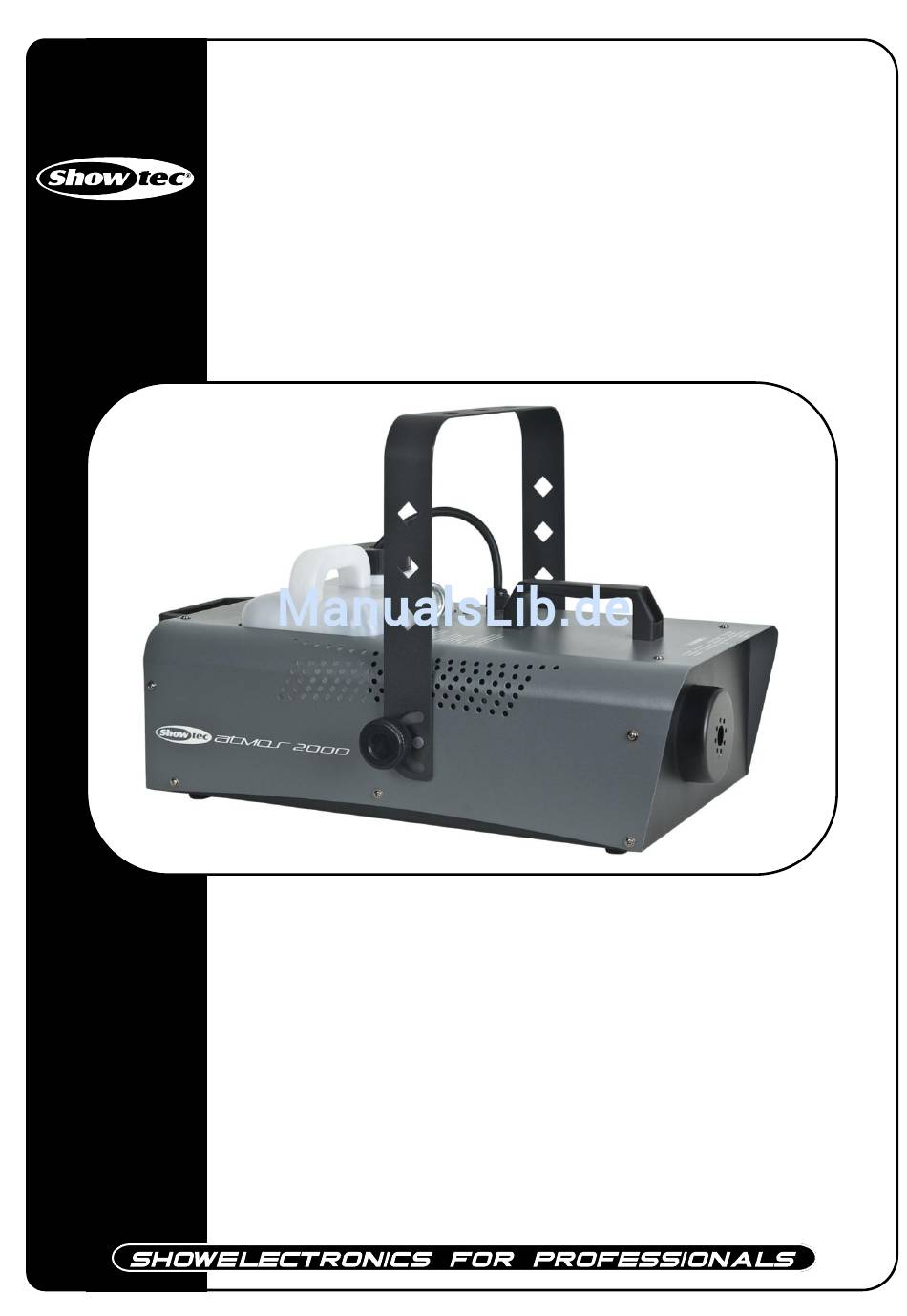

- Seite 1 Atmos 2000 ORDERCODE 60873 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der Showtec Atmos 2000 sorgt auf jeder Veranstaltung für beste Unterhaltung. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, der LED Commander wird die von Ihnen gewünschten Lichteffekte professionell umsetzen.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Atmos 2000 Anleitung ™ Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts..............................7 Übersicht ..................................7 Rückseite..................................8 Installation ................................... 8 Die Nebelmaschine installieren ..........................8 Setup und Betrieb ................................ -
Seite 4: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec Atmos 2000 Nebelmaschine mit Netzkabel 1,25m • Enthalten: Fernbedienung; Kabellänge 5 m. • Enthalten: Kabellose Fernbedienung • Bedienungsanleitung ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! - Seite 5 Die Nebelmaschine muss sich immer in einer aufrechten Position befinden. Trennen Sie Ihre SHOWTEC-Nebelmaschine immer vom Stromnetz, bevor Sie den Tank befüllen. Nur für die Verwendung durch Erwachsene geeignet. Die Nebelmaschine muss außerhalb der Reichweite von Kindern angebracht werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie die Showtec-Nebelmaschine sofort aus, wenn sie nicht ordnungsgemäß funktioniert. Leeren Sie den Tank vollständig, verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es an Ihren Showtec-Händler. - Seite 7 Verfahrensweise: Falls die Nebelmaschine von der Decke oder hohen Balken herabgelassen werden soll, muss ein professionelles Traversensystem verwendet werden Verwenden Sie eine Klemme, um die Nebelmaschine mithilfe der Halterung an einem Traversenrahmen zu befestigen. Die Nebelmaschine darf unter keinen Umständen so montiert werden, dass sie frei im Raum schwingen kann.
-
Seite 8: Rückgabe
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN GRÜN... -
Seite 9: Beschreibung Des Geräts

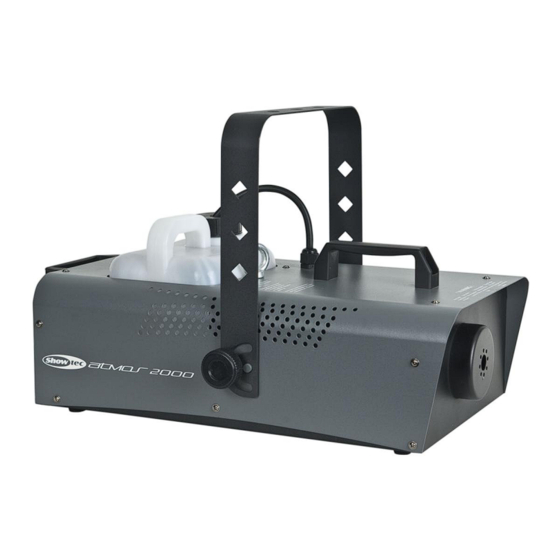

Beschreibung des Geräts Leistungsmerkmale Die Atmos-2000-Nebelmaschine ist eine vielseitige und leistungsstarke Nebelmaschine von Showtec. • 2000-W-Heizelement • Aufwärmzeit etwa 6 Min. • Nebelausstoß 40.000 Kubikfuß/Min. • Tankinhalt: 3,2 l • Flüssigkeitsverbrauch: 1 Liter/2 Min. • DMX-512-Steuerung • DMX-512-Ausgang: 1 Kanal •... -
Seite 10: Rückseite
Rückseite 10 11 12 13 Abb. 2 4) Flüssigkeitstank 3,2 l 10) 3-Pin-DMX-Eingang 5) Eingang für Kabelfernbedienung 11) 3-Pin-DMX-Ausgang 6) EIN/AUS 12) DMX-DIP-Schalter 7) Sicherung 10 A/250 V 13) DMX-LED, blinkt, wenn DMX-Signal vorhanden ist 8) AC 220~240 V 9) 5-poliger Eingang für Kabelfernbedienung; funktioniert auch mit 50333 MKII Verwenden Sie FL513 als Anschlusskabel für den Anschluss an 505333 Installation Die Nebelmaschine installieren... -
Seite 11: Steuerungsmodi
2) Kabelfernbedienung (Stand-alone) 3) DMX512 (1 Kanal) Kabellose Fernbedienung 1. Sie können die Atmos 2000 mit einer kabellosen Fernbedienung verwenden. 2. Vergewissern Sie sich, dass der Empfänger mit dem Anschluss (6) auf der Rückseite der Nebelmaschine verbunden ist. 3. Drücken Sie einfach eine der beiden Tasten, um die Nebelmaschine zu starten;... -
Seite 12: Mehrere Atmos-Nebelmaschinen (Dmx-Steuerung)
Mehrere Atmos-Nebelmaschinen (DMX-Steuerung) Bringen Sie die Nebelmaschine an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1 Meter Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141). Verbinden Sie die Atmos-Nebelmaschinen und andere Geräte mit einem 3-poligen XLR-Kabel. Verbinden Sie die Geräte so wie in (Abb. -
Seite 13: Dip-Schaltereinstellung Für Dmx-Modus
Adressen am Controller werden eingestellt, indem die entsprechenden DMX-DIP-Schalter #1 - #9 umgelegt werden. Es ist zu beachten, dass die DMX-Adresseinstellungen die Summe der DIP-Schalterwerte darstellen. Eine Standard-DMX-Adresse für eine Showtec-Atmos-Nebelmaschine mit einem Kanal sieht wie folgt aus: Z.B.: Atmos-Nebelmaschine Adresswert DMX-DIP-Schalter "EIN"... -
Seite 14: Dmx-Schnellreferenztabelle
DMX-Schnellreferenztabelle... -
Seite 15: Verbinden Der Geräte
Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein. -
Seite 16: Anmerkungen
5. Wenn Sie die Ursache des Problems nicht ausfindig machen können, betätigen Sie auf keinen Fall weiterhin die Taste auf der Fernbedienung, da das das Gerät beschädigen könnte. 6. Geben Sie das Gerät an Ihren Showtec-Händler zurück. Keine Reaktion auf DMX-Signale Reaktion: Fehlerquellen können das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine... - Seite 17 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und die Kabel Geräte reagieren angeschlossen sind. überhaupt nicht. Hauptsicherung durchgebrannt. • Ersetzen Sie die Sicherung. Die Geräte Der Controller ist nicht •...
-
Seite 18: Technische Daten
Inklusive kabellose Fernbedienung Ferner enthalten: Kabellose Fernbedienung mit separatem Sender und Empfänger Sicherung 10A/250 V Abmessungen: 500 x 320 x 320 mm Gewicht: 7,04 kg Showtec behält sich unangekündigte Änderungen der technischen Daten und des Designs vor. Website: www.Showtec.info E-Mail: service@highlite.nl...
