Spectra Wash
3.2. Rückseite

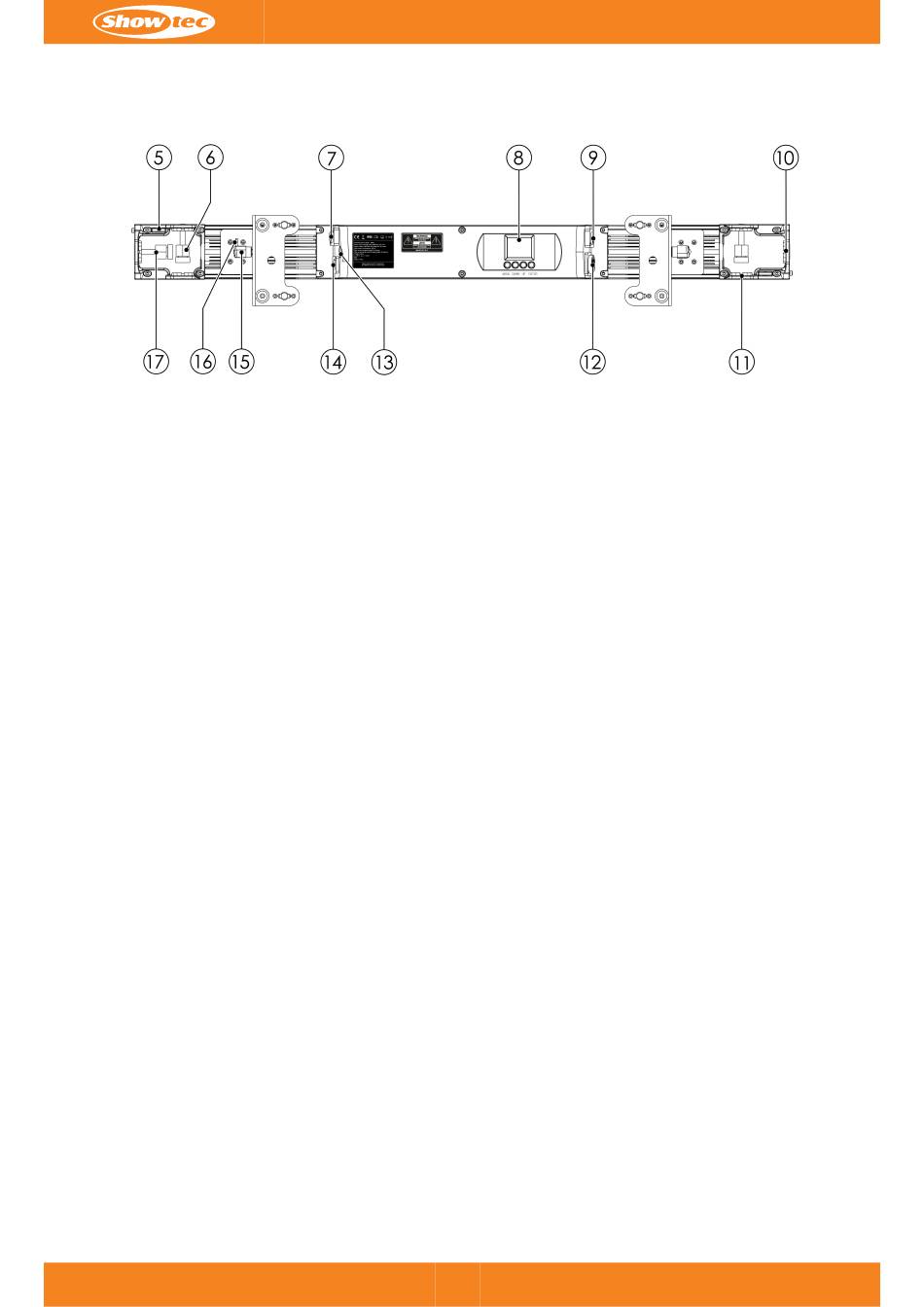

Abbildung 3
05) 2 x Sicherheitsauge
06) 2 x Quick-Lock-Verbindung für horizontale Montage
07) IP65-geschützter 5-poliger DMX-Signalanschluss IN
08) Bedienfeld: LCD-Display und Steuerungstasten
09) IP65-geschützter 5-poliger DMX-Signalanschluss OUT
10) Öffnung für vertikale Montage
11) 2 x Öffnung für horizontale Montage
12) IP65-geschützter Power Pro True-Anschluss OUT
13) Schutzentlüftung (M12x1,5)
14) IP65-geschützter Power Pro True-Anschluss IN
15) 2 x Einstellgriff
16) 2 x Verriegelungsmechanismus
17) Quick-Lock-Verbindung für vertikale Montage
10 Produktcode: 42655
