5.3.4. DMX-Verknüpfung

Um mehrere Geräte über eine DMX-Datenverbindung zu verknüpfen, befolgen Sie die folgenden Schritte:

01)

01) Benutzen Sie ein 5-polig DMX-Kabel, um den DMX OUT-Anschluss der Licht-Steuereinheit mit dem DMX IN-

Anschluss des ersten Geräts zu verbinden.

02)

02) Verbinden Sie den DMX OUT-Anschluss des ersten Geräts mit dem DMX IN-Anschluss des zweiten Geräts mit

einem 5-polig DMX-Kabel.

03) Wiederholen Sie Schritt 2, um alle Geräte in einer Verkettung zu verbinden.

03)

04)

04) Schließen Sie einen DMX-Abschlusswiderstand (120 Ω) an den DMX OUT-Anschluss des letzten Geräts in der

Datenverbindung an.

Bei einer Einrichtung mit mehreren Geräten müssen Sie sicherstellen, dass Sie die DMX-Startadresse jedes Geräts

richtig einstellen. Der Spectra Wash hat 8 Persönlichkeiten: 03 CH (3 Kanäle), 04 CH (4 Kanäle), 06 CH (6

Kanäle), 11 CH (11 Kanäle), 23 CH (23 Kanäle), 32 CH (32 Kanäle), 64 CH (64 Kanäle), 71 CH (71 Kanäle).

Wenn Sie mehrere Geräte an eine Datenverbindung anschließen und diese z. B. im 71-Kanal-Modus

verwenden möchten, gehen Sie wie folgt vor:

01)

01) Setzen Sie die Anfangsadresse des ersten Geräts in der Datenverbindung auf 1 (001).

02)

02) Setzen Sie die Anfangsadresse des zweiten Geräts auf der Datenverbindung auf 72 (072), da 1 + 71 = 72.

03)

03) Setzen Sie die Anfangsadresse des dritten Geräts auf der Datenverbindung auf 143 (143), da 72 + 71 = 143.

04)

04) Fahren Sie mit der Zuweisung der Startadressen der übrigen Geräte fort, indem Sie jedes Mal 71 zur

vorherigen Zahl addieren.

Wenn Sie mehrere Geräte auf einer Datenverbindung ansprechen, achten Sie darauf, dass sich die Kanäle

nicht überschneiden. Sie können Geräte, deren Kanäle sich überschneiden, nicht einzeln steuern.

Spectra Wash

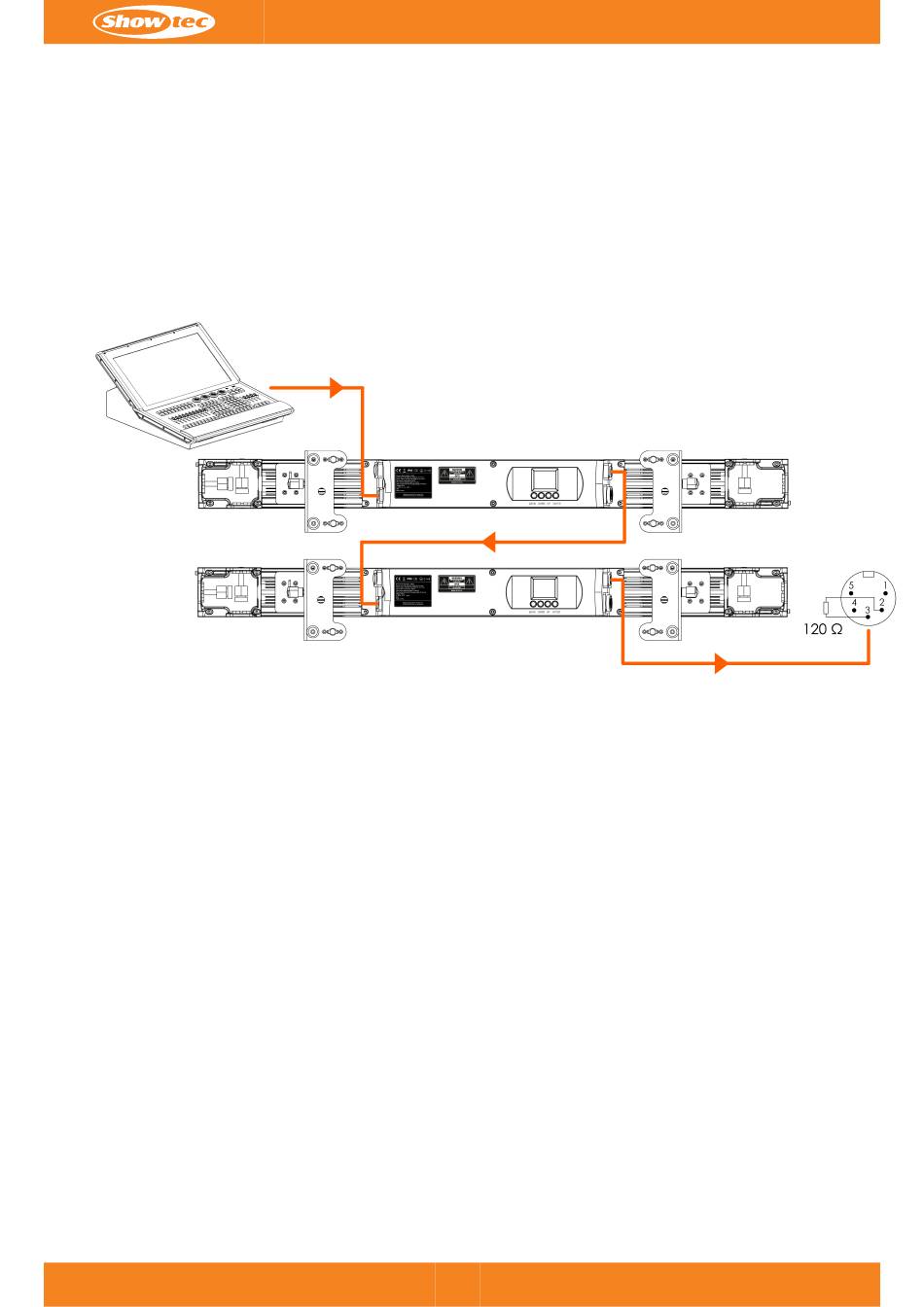

Abbildung 22

Produktcode: 42655
