5.3.2. DMX-Kabel
Für eine zuverlässige DMX-Verbindung müssen geschirmte Twisted-Pair-Kabel mit 5-polig XLR-Steckern
verwendet werden. Sie können DMX-Kabel direkt bei Ihrem Highlite International-Händler kaufen oder Ihre
eigenen Kabel fertigen.
Wenn Sie XLR-Audiokabel für die DMX-Datenübertragung verwenden, kann dies zu einer
Signalverschlechterung und einem unzuverlässigen Betrieb des DMX-Netzwerks führen.

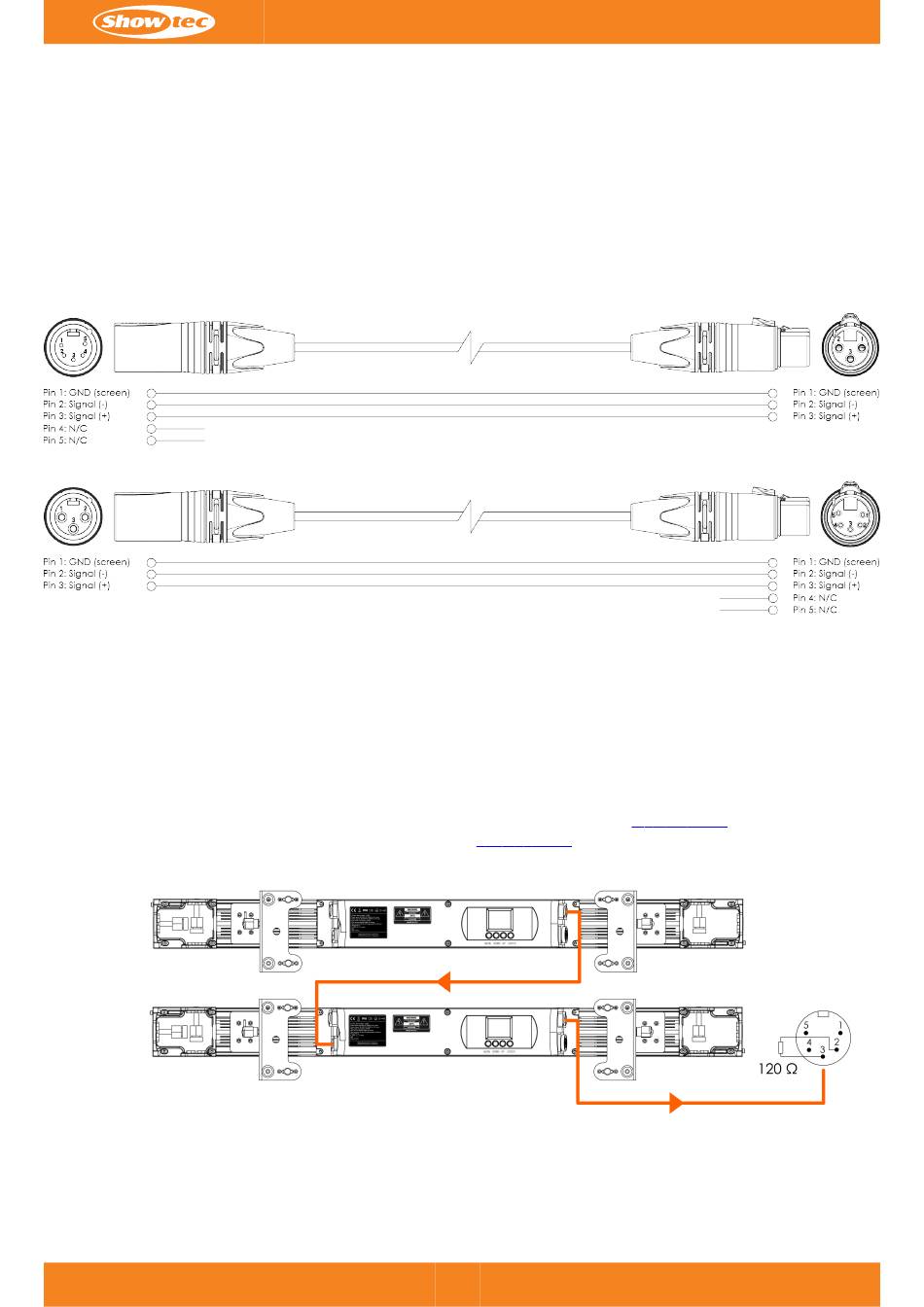

Wenn Sie Ihre eigenen DMX-Kabel fertigen, achten Sie darauf, dass Sie die Anschlüsse und Drähte richtig
verbinden, wie in der Abbildung unten gezeigt.
5.3.3. Master/Slave-Einrichtung
Der Spectra Wash unterstützt den Master/Slave-Steuerungsmodus. Um mehrere Geräte in einer Master/Slave-
Konfiguration zu verbinden, befolgen Sie die folgenden Schritte:
01) Verbinden Sie den DMX OUT-Anschluss des ersten Geräts mit dem DMX IN-Anschluss des zweiten Geräts mit
01)
einem 5-polig DMX-Kabel.
02)
02) Wiederholen Sie Schritt 1, um alle Geräte in einer Reihenschaltung zu verbinden.
03)
03) Schließen Sie einen DMX-Abschlusswiderstand (120 Ω) an den DMX OUT-Anschluss des letzten Geräts in der
Datenverbindung an.
04)
04) Legen Sie das erste Gerät in der Datenverbindung als Master-Gerät (siehe
05)
05) Stellen Sie die übrigen Geräte als Slave-Geräte (siehe
c
6.6.1.3. Slave
auf Seite 34) ein.
27
Spectra Wash
Abbildung 20
6.6.1.3. Slave
auf Seite 34) fest.
Abbildung 21
