Horizontal Hängende Installation - Showtec Spectra Wash Bedienungsanleitung

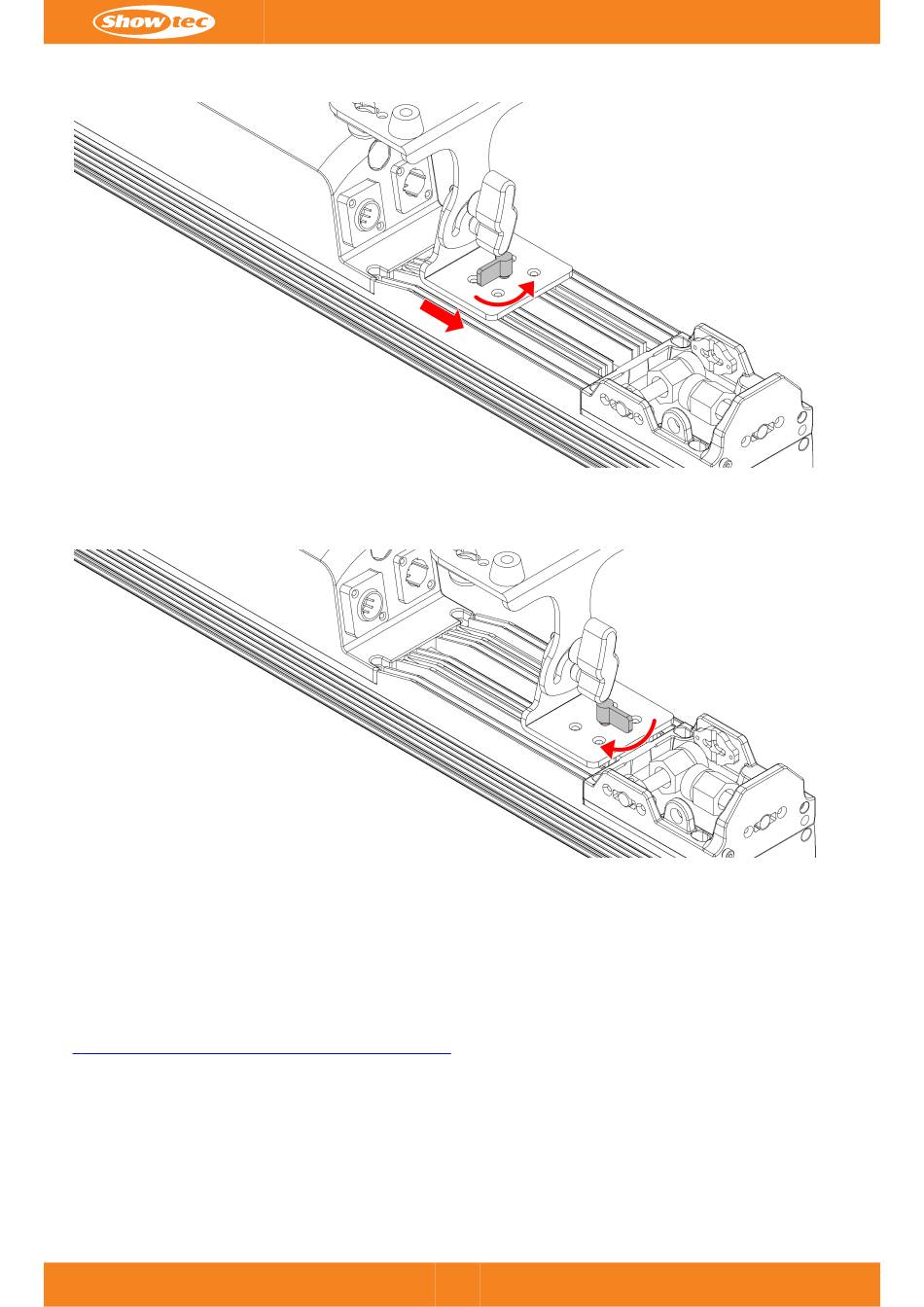

03) 03) Sichern Sie die Montagehalterung (03), indem Sie den Verriegelungsmechanismus (16) im Uhrzeigersinn
drehen.
04) 04) Wiederholen Sie die Schritte 1-3, um die andere Montagehalterung (03) einzustellen.
4.4.2. Horizontal hängende Installation
Die Spectra Wash kann waagerecht an einer Traverse montiert werden. Maximal 3 zusätzliche Geräte können
hängend am ersten Gerät mit Hilfe des eingebauten Quick-Lock-Systems befestigt werden.
Um das Gerät zu montieren, befolgen Sie bitte die folgenden Schritte:
01) 01) Passen Sie die Position der Montagehalterungen (03) für eine Einrichtung mit mehreren Geräten an (siehe
4.4.1. Einstellen der Position der Montagehalterung
02) Befestigen Sie die 2 mit dem Gerät gelieferten Quick-Lock-Halterungen an den 2 Montagehalterungen (03). 02)
Dieser Schritt ist optional. Es ist möglich, das Gerät horizontal mit oder ohne die Quick-Lock-Halterung zu
montieren.
03) 03) Befestigen Sie die Klemmen an den 2 Quick-Lock-Halterungen (falls vorhanden) oder den 2
Montagehalterungen (03). Achten Sie darauf, dass Sie Klemmen verwenden, die für die Befestigung des
Geräts an einer Traverse geeignet sind.
04) Befestigen Sie das Gerät an der tragenden Struktur. Achten Sie darauf, dass sich das Gerät nicht frei 04)
bewegen kann.
c
auf Seite 14).
15
Spectra Wash
Abbildung 6
Abbildung 7
Produktcode: 42655
