38
DEUTSCH
Fernbedienungspanels, dass der Hauptschalter sich vor der Inbetriebnahme in der Stellung
„REMOTE" befindet.

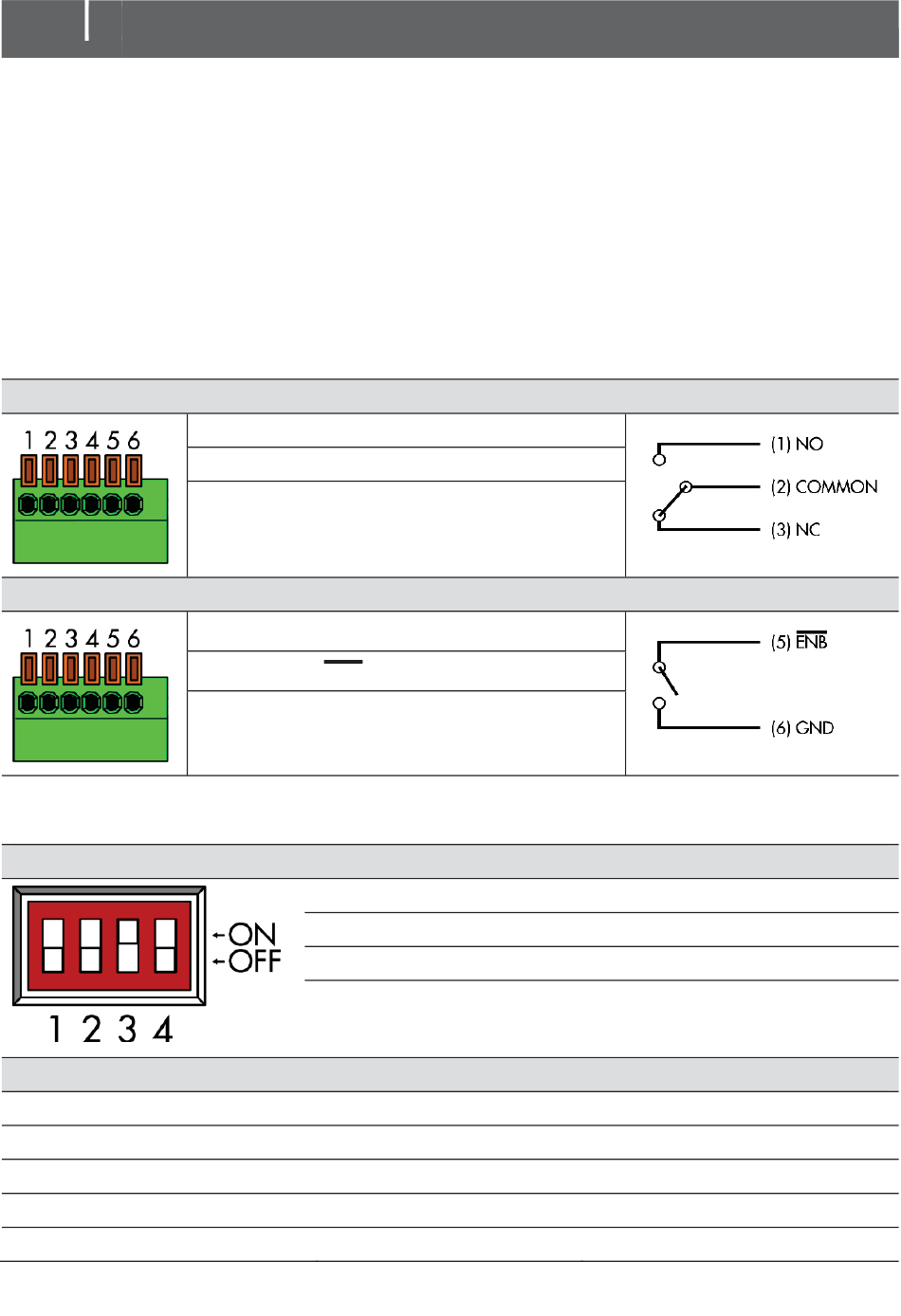

Anschlussklemme Fernbedienung (optional)
Die Anschlussklemme der Fernbedienung bietet zwei Funktionen:
• Alarmkontakt (potentialfreier Kontakt)
Das Alarmkontakt schaltet, wenn ein Fehler auftritt.
• Fernbedienungsschalter
Installieren Sie einen Schalter zur Fernbedienung. Stellen Sie sicher, dass sich der
Hauptschalter in der Stellung „REMOTE" befindet.
Alarmkontakt (maximale Belastbarkeit 30 V / 1 A)
Fernbedienung

7. Konfiguration

DIP-Schalter Funktionen
Auswahl Ausgangsspannung
Ausgangsspannung
200 V
220 V
230 V
240 V
1 Normally Open (NO)
2 Common
3 Normally Closed (NC)

4
Enable (ENB)

5
Enable (ENB)
6 Ground (GND)
(gleiche Polarität wie der Minuspol der
Batterie)
1 Auswahl Ausgangsspannung
2 Auswahl Ausgangsspannung
3 Auswahl Ausgangsfrequenz
4 Energiesparfunktion ON/OFF
DIP-Schalter 1
OFF
ON
OFF
ON
DIP-Schalter 2
OFF
OFF
ON
ON
