Woom GO 2 Bedienungsanleitung Seite 21

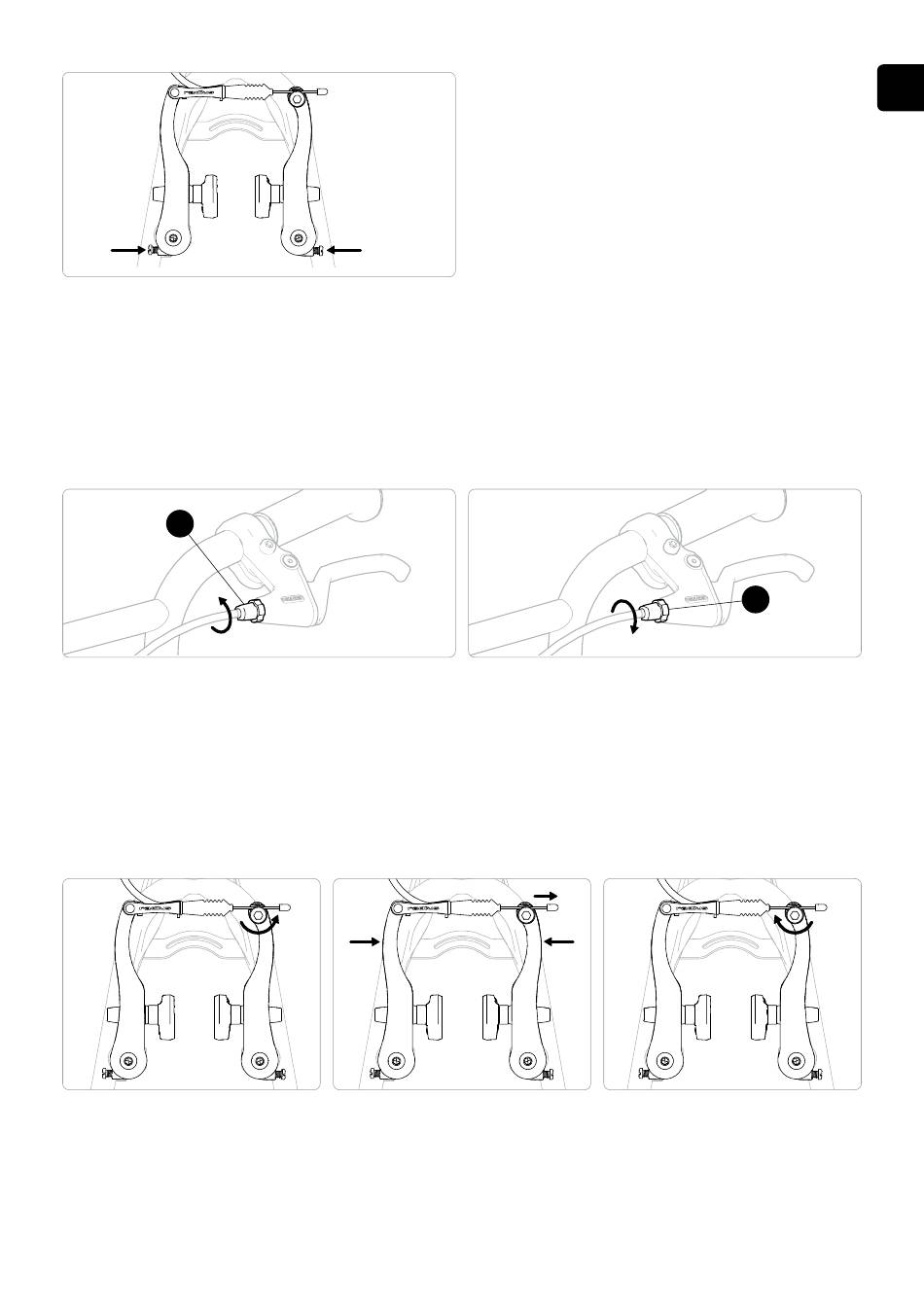

7�5�2 Bremsseil einstellen
Falls der Bremshebel beim Betätigen der Bremse den Lenkergriff berührt oder der Druckpunkt der Bremse zu nahe
am Lenkergriff ist, kann das Bremsseil anhand der nachfolgenden Anleitung justiert werden. Dabei wird das Brems-
seil zunächst über die Einstellschrauben an den Bremshebeln eingestellt. Wird die erforderliche Einstellung so nicht
erreicht, muss das Bremsseil über die Klemmschraube an den Bremsarmen weiter justiert werden.
7�5�2�1 Einstellung mittels Einstellschraube am Bremshebel
1
Die Einstellschraube (1) gegen den Uhrzeigersinn aus dem
Bremshebel drehen, bis die gewünschte Einstellung erreicht
ist. Zur Überprüfung der Einstellung darf der Bremshebel nur
leicht gezogen werden, um das Gewinde im Bremshebel nicht
zu beschädigen. Die Einstellschraube darf keinesfalls ganz
herausgeschraubt werden, sondern muss mindestens drei
Umdrehungen in den Bremshebel eingeschraubt sein.
7�5�2�2 Einstellung mittels Klemmschraube an den Bremsarmen
Die Klemmschraube etwas lösen.
Bedienungsanleitung
Über die beiden Einstellschrauben kann die Position der
Bremsbeläge zur Bremsflanke angepasst werden. Durch
Drehen im Uhrzeigersinn bewegt sich der Bremsbelag an
der jeweiligen Seite von der Felge weg. Durch Drehen ge-
gen den Uhrzeigersinn bewegt sich der Bremsbelag zur
Felge hin. Das Drehen einer Einstellschraube beeinflusst
auch die Position des gegenüberliegenden Bremsbelags.
Stelle die Beläge so ein, dass der linke und der rechte
Abstand zur Felge gleich groß sind. Die Einstellschrauben
dürfen keinesfalls vollständig ausgeschraubt werden!
Nach dem Einstellen die Kontermutter (2) im Uhrzeigersinn
bis zum Anschlag am Bremshebel drehen und per Hand
festziehen. Anschließend die Funktion und Bremswirkung
der Bremse überprüfen.
Die beiden Bremsarme per Hand leicht
zusammendrücken und das Bremsseil
durch die Klemmung nach außen ziehen.
2
Die Klemmschraube mit dem erforder-
lichen Drehmoment (siehe Kapitel 8)
festziehen. Darauf achten, dass das
Bremsseil vollständig geklemmt wird.
Anschließend die Funktion und Brems-
wirkung der Bremse überprüfen.
DE
21
