Tanım
<)
Tutucu adaptör 2 (2 adet)
<)
Tutucu adaptör R (1 adet)
Tekerlek tutucu CTA 100-1
<)
Referans paneli CTA 400-1
Tekerlek tutucu CTA 100-1 yıldız tutamağı
Tekerlek tutucu CTA 100-1 mesafe parçaları
(2 adet)
Tekerlek tutucu CTA 100-1 dişli elemanları
<)
(2 adet)
Tekerlek tutucu üst bilezik parça seti
CTA 100-1
Referans paneli tespitlemesi parça seti
CTA 400-1
Temas plakası CTA 104-1
Temas plakası CTA 104-1/ CTA 104-2 kenar ko‐
<)
ruması
Sol ofset cetveli (önden görünüm)
Sağ ofset cetveli (önden görünüm)
Tekerlek tutucu CTA 400-x bekleme pozisyonu
<)
için kauçuk kılıf (4 adet)
Tekerlek tutucu CTA 400-x bekleme pozisyonu
<)
için kauçuk tampon (2 adet)
Kenar koruma kalibrasyon panoları
---
<)
Aşınma parçaları
---

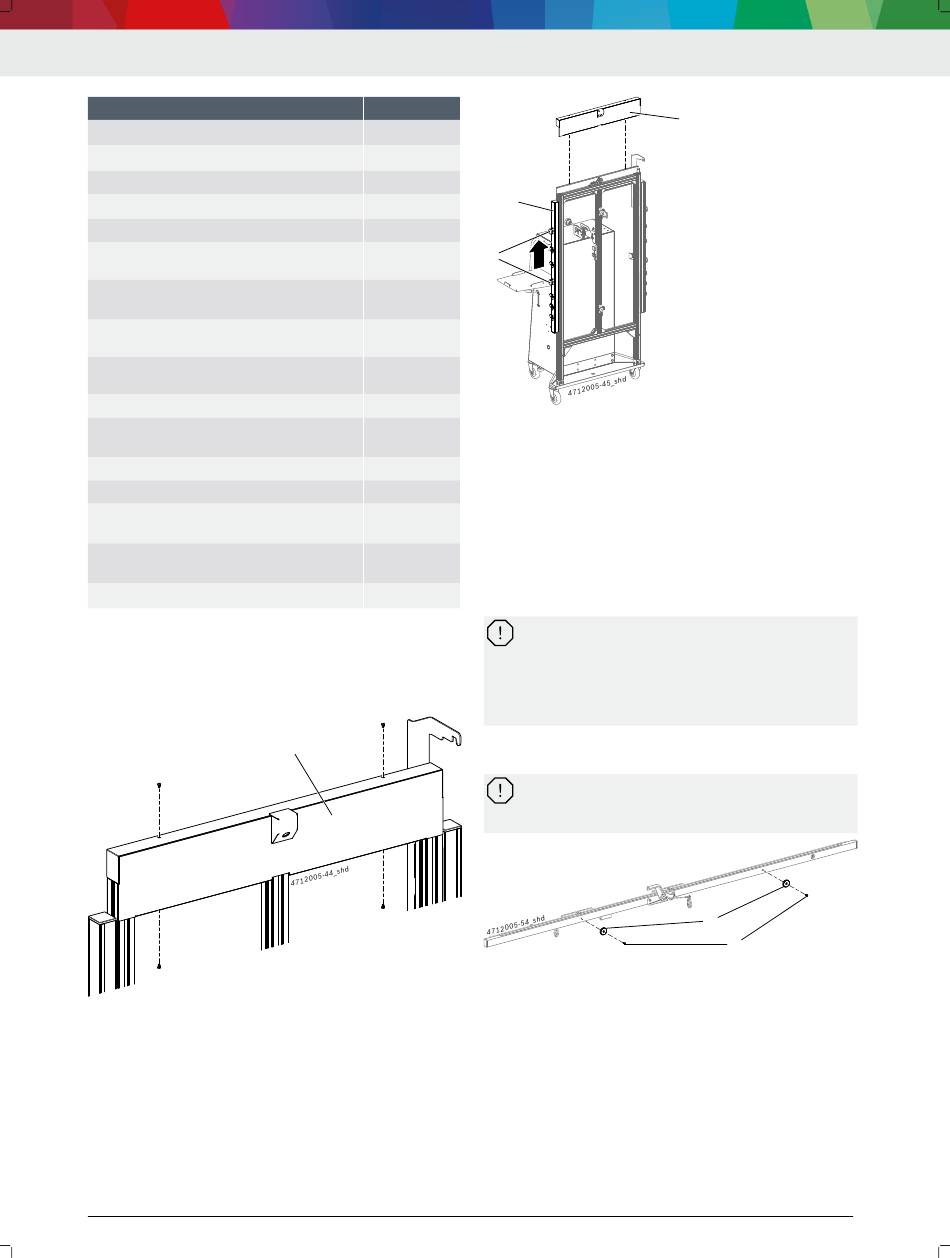

6.3 Konumlandırma çıtasının değiştirilme‐
si
(1)
1. Çerçevedeki ön kapağı
(1) Ön kapak
2. Konumlandırma ünitesinin
(3)
parmak vidaları çözün.
3. Konumlandırma ünitesini
çerçeveden çıkarın.
Robert Bosch GmbH
Ürün numarası
1 687 010 746
1 685 720 384
1 688 120 190
1 681 098 014
1 686 621 083
1 687 016 229
1 687 016 230
1 687 016 228
1 687 010 635
1 681 320 090
1 687 010 748
1 688 132 049
1 688 132 050
1 687 010 752
1 688 990 087
<) 1 687 010 747
çıkarın.
1
(2)
yükseklik ayarı için
(2)
yukarı doğru kaydırarak
2
3 3
(1) Ön kapak
(2) Konumlandırma ünitesi
(3) Yükseklik ayarı için parmak vidalar
4. Yeni konumlandırma ünitesini çerçeveye yerleştirin ve
parmak vidalar ile gerekli yükseklikte tespitleyin.
5. Kapağı çerçeveye takın.
---Separator---
6.4 Ölçüm çubuğundaki mıknatısların de‐
ğiştirilmesi
1. Ölçüm çubuğundaki cıvataları
(2)
mıknatısı değiştirin.
Mıknatıslardan sadece biri değiştirildiğinde, öl‐
çüm çubuğu farklı kuvvetteki mıknatıslar ile
DAS 3000 S20 düzeneğine sabitlenir. Yeterli man‐
yetik kuvvet elde etmek ve aşağı düşen parçalar
nedeniyle olası hasarları önlemek amacıyla, her
zaman iki mıknatı aynı anda değiştirilmelidir.
2. Mıknatısları maksimum 0,5 Nm sıkma torku ile tespit‐
leyin.
Mıknatıslar 0,5 Nm'den fazla bir sıkma torku ile
tespitlendiğinde, mıknatıslar ve ölçüm çubuğu ha‐
sar görebilir.
(1) Cıvatalar
(2) Mıknatıslar
---Separator---
6.5 Ölçüm çubuğundaki kızak kılavuzunun
kızaklarının ve uç kapaklarının değiş‐
tirilmesi
1. Kızak kılavuzunun uç kapağını bir pense ile dikkatle
çıkarın.
— Uç kapağı, uç kapaktaki yay yerinden çıkmayacak
şekilde çıkarın.
DAS 3000 S20 | 445 | tr
1
(1)
çözün ve her iki
2 2
1 1
