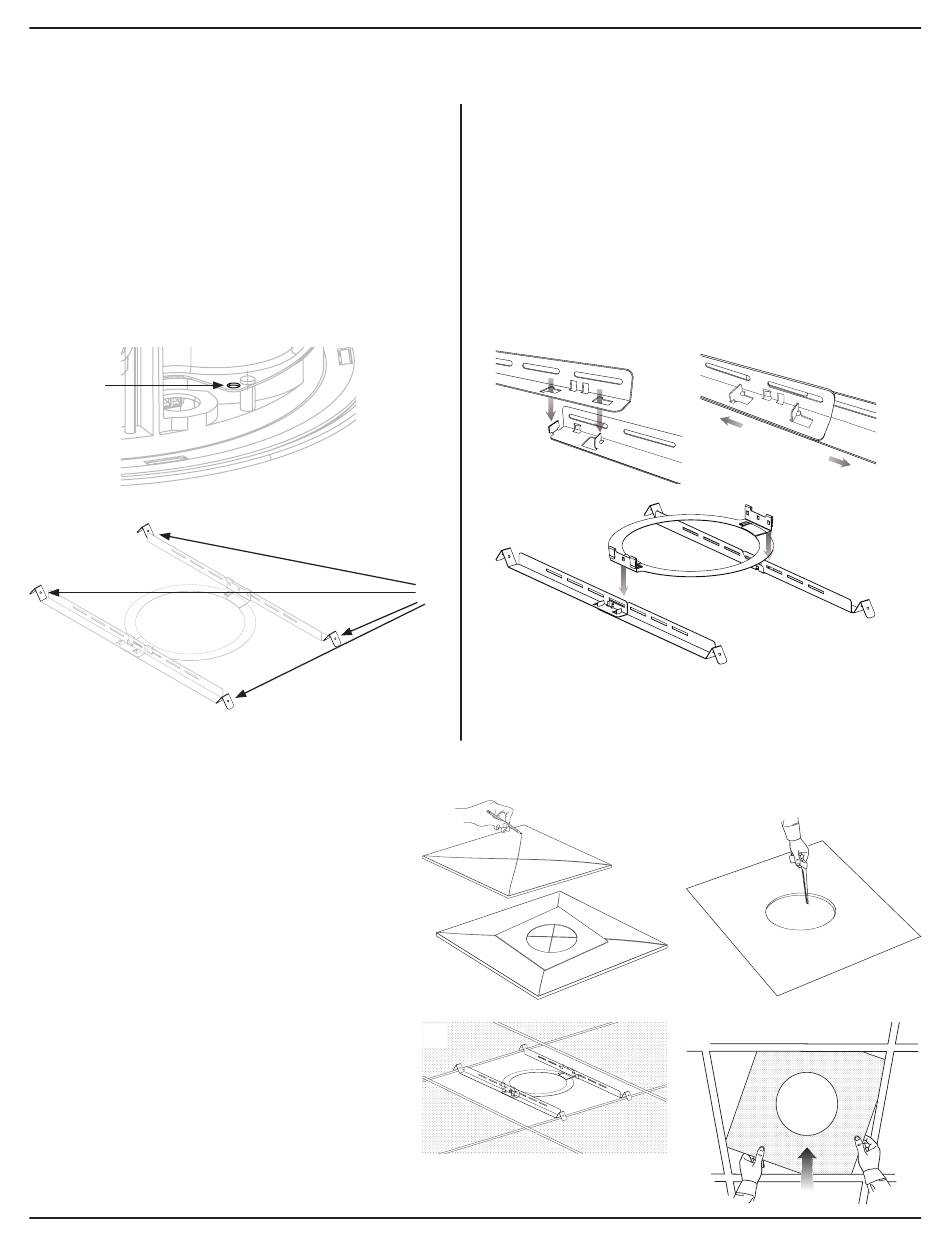

Preparazione dell'installazione

Uso di un cavo di sicurezza
Alcune normative edilizie regionali richiedono l'impiego di
un secondo metodo di fissaggio dei diffusori alle strutture
di supporto, allo scopo di garantire una maggior sicurezza.
Scegliere posizione, metodo e accessori di fissaggio
conformi alle normative edilizie locali.
Bose Professional raccomanda l'utilizzo di (1) un cavo di
frenatura o di (2) un cavo di sicurezza come meccanismo
di fissaggio secondario. Vedere gli schemi riportati
di seguito per i punti di fissaggio di sicurezza.
Attenersi alle istruzioni del produttore per qualsiasi
meccanismo di fissaggio secondario utilizzato.
qw
Preparazione del pannello a soffitto
Taglio del pannello a soffitto
1. Rimuovere il pannello ed utilizzare la
dima per tracciare il foro per il diffusore sul
pannello stesso. Per centrare la dima rispetto al
pannello, tracciare una X collegando gli angoli
in diagonale e centrare il modello
sul punto di intersezione.
2. Effettuare un foro nel pannello.
Installazione del tile bridge
1. Posizionare il tile bridge assemblato lungo la
griglia del soffitto. Se necessario, regolare le
barre del tile bridge in modo che poggino sui
montanti della griglia del soffitto.
2. Rimontare il pannello sul soffitto.
Guida all'installazione • DesignMax DM5C
Assemblaggio del tile bridge
Nota: in caso di installazione su controsoffitto fisso,
assemblare il tile bridge dopo aver inserito le barre
e l'anello nell'apertura del foro (vedere a pag. 30).
1. Allineare le barre ed inserire le linguette nelle scanalature.
2. Tirare le barre in direzione opposta per fissarle l'una
all'altra.
3. Allineare le barre in modo che siano parallele l'una
all'altra, quindi premere l'anello del tile bridge per fissarlo
alle barre.
q
e
q
Nota: l'installazione in prossimità di piani di cottura dove il
diffusore possa essere direttamente esposto a oli alimentari,
come ad esempio in cucine commerciali, può ridurre le
prestazioni o la funzionalità del diffusore.
q
q
Configurazione
w
w
w
